Ил-2 Ил-10 Часть 1

Иванов С. В.

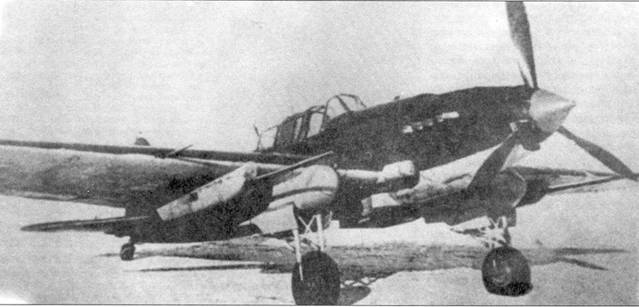

Ил-2 с пушками НС-37 калибра 37мм в подкрыльевых гондолах. Самолет на снимке один из изготовленных в 1943 г. для проведении фронтовых испытаний. Снимок начала 1943 г.

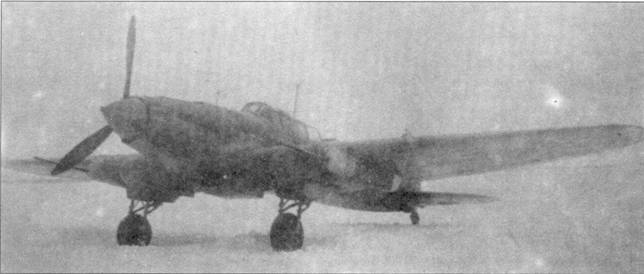

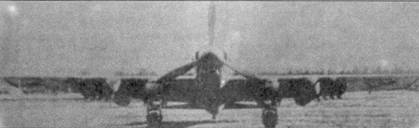

Прототип серийного самолета Ил-2 с НС-37, разработанный на основании результатов фронтовых испытаний пробной серии Ил-2 с НС-37. Самолет имеет высокую мачту антенны, что указывает на поздние серии Ил-2. Зима 1943/44 гг.

Ил-2 с пушками ВЯ-37, 1944 г. Представленный на снимке Ил-2 уже имеет крылья «со стрелкой».

Его

реакция на это письмо была очень быстрой и весьма решительной. В феврале 1942 г. он вызвал Ильюшина в Кремль, и согласно его воспоминаниям сказал: «Немедленно дайте двухместный самолет. Делайте что хотите, но сборочную линию останавливать не позволим».(Позволю себе подвергнуть сомнению слова Ильюшина, так как это «немедленно» тянулось до осени 1943 г… а Сталин имел очень хорошую память). Поскольку нельзя было менять основные тактико-технические характеристики машины с одной стороны, а с другой переделка не должна была приводить к перестройке производственного процесса на заводах, то конструктор не мог направить на сборочные линии вариант Ил-2 базирующийся на конструктивных решениях использованных на Ил-2 М-82. Тем не менее, первые работы в этом направлении развернулись на базе конструктивных решений именно этого прототипа.

Уже в феврале Ильюшин со своей группой построил прототип двухместного «штурмовика», в котором — в соответствии с пожеланиями капитана Коваля — место заднего стрелка было размешено сразу же за топливным баком. Оконечность одноместной кабины была изъята и на ее месте установлена полностью закрытая кабина стрелка, хорошо защищенная броней толщиной 6 мм. Для обороны стрелок располагал одним пулеметом калибра 12.7 мм с боезапасом в 200 патронов, который был позднее уменьшен на 50 штук. Он мог вести огонь пол следующими углами: вверх — 35, вправо — 35, влево — 25. Самолет не был оборудован радиоаппаратурой. Вся кабина вместе с вооружением и боеприпасами имела массу 270 кг. что изменило центровку самолета и его пилотажные свойства, это выявилось в процессе заводских испытаний, поведенных в начале марта. Самолет поздно отрывал хвост при старте и чересчур быстро опускал его во время посадки. Кроме того ощутимо снизилась максимальная скорость и затруднилось управление. В целях «исправления» этих недостатков была усилена задняя стойка шасси, и увеличено заднее колесо, модифицированы основные стойки шасси и принято решение о необходимости установки новой, более мошной модели двигателя. Из-за отсутствия такой двигательной установки, а так же по многим другим причинам этот проект был быстро отвергнут. Что бы избежать возникновения тех же самых проблем, на следующем прототипе построенном в апреле убрали топливный бак и вместо него установили два других бронированных бака, во внутренних бомбоотсеках. На его месте была устроена новая полностью бронированная перекомпонованая кабина стрелка, несколько похожая на ту, что была установлена на Ил-2 М-82. Однако в этом случае стрелок располагал пулеметом ШКАС 7,62 мм, хотя весьма вероятно, что это вооружение было потом заменено … ручным пулеметом ДТ калибра 7.62 мм для обстрела наземных целей и истребителей атакующих сбоку. Этот второй прототип, несмотря на некоторые свои недостатки, сразу понравился экипажам.

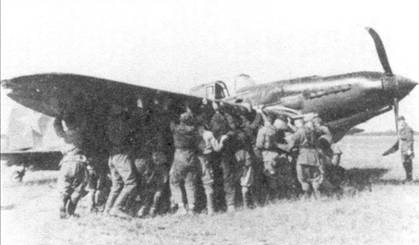

Ил-2М с черно-зелено / оливково-зеленым камуфляжем поднимаемый наземным персоналом, для тог что бы его правая стойка шасси стали на место. По характеру повреждений — разрушенной законцовке правого крыла и согнутым лопастям винта можно определить, что двигатель работал кода подломилась стойка.

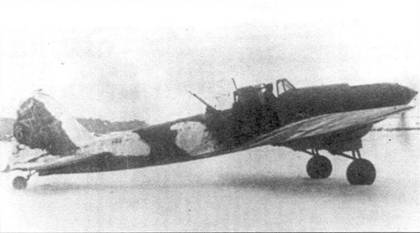

Камуфлированный Ил-2 М, желтый № 6, перед вылетом, конец 1943 г. На ином самолете только часть фюзеляжа и крыльев покрыта пятнами белой легко смываемой краски.

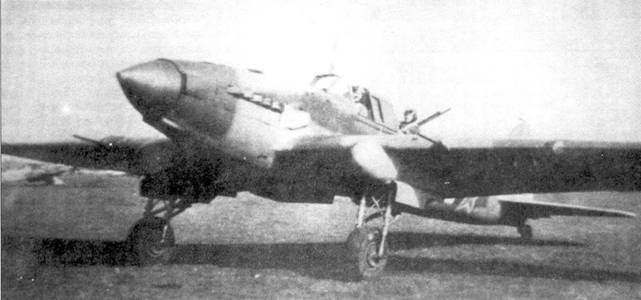

Ил-2 КР из 96 ОКАП, 1944 г. Самолет имеет на верхних поверхностях камуфляж из следующих цветов: темно-коричневого, песчаного и темно-серого. Отличительной чертой таких «Летающих танков» была мачта антенны перенесенная на козырек кабины пилота, а так же (не видимая на снимке) большая радиостанция над топливным баком.

Пилотам — благодаря практически не отличающимся от одноместного Ила пилотажным свойствам, а стрелкам из-за просторной бронированной кабины. Машина, однако, не понравилась руководству из-за почти в два раза меньшей бомбовой нагрузки, в результате чего в серийное производство она не запускалась. Такое решение кажется существенной ошибкой «верхушки», т. к. на самом деле Ил-2 мог бы и в дальнейшем нести свои 400–600 кг бомб, только в бомбоотсеках их находилось бы не более 200 кг. Остальные 200–400 кг, можно было подвешивать под центропланом, на внешних замках, примерно так как это позднее делалось на Ил-10 (200 кг внутри и 200 кг снаружи). Аргументы руководства состоящие в том. что потребовались бы значительные технические нововведения лишены основания, ибо изменение топливной системы не представляло никакой проблемы, а установка кабины не требовало больших изменений. Таким образом непонятно почему собственно было принято решение об отказе от серийного производства, но возможно дело в том, что именно в этот период проводилась пропагандистская компания призывающая пилотов брать максимальную бомбовую нагрузку, а на новой версии самолета существовала проблема с размещением бомб в бомбоотсеках.

Двухместный

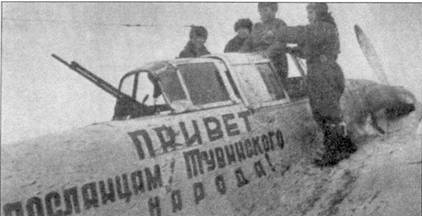

Ил-2 с надписью «Привет посланцам Тувинского народа!», зима 1942/43 гг. Темные пятна на фюзеляже — это потеки масла выбрасываемого двигателем при работе на максимальной мощности.

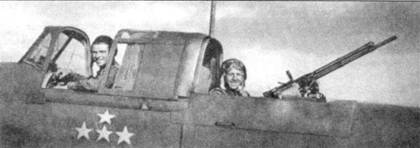

Экипаж ст. лейтенанта К.А.Рябова (стрелок Н.Павлов) из 190 ШАП, 214 111 АД, 2-го Прибалтийского фронта. До сентября 1944 г. они выполнили 142 вылета, за что летом 1945 г., пилот был удостоен Звезды Героя Советского Союза. На этом и предыдущем снимках хорошо видны различия фонарей кабины — на первых сериях иной фонарь стрелка и направляющие фонаря пилота; на последних сериях иное основание козырька пилота, верхнее бронирование его фонаря и высокая мачта антенны.

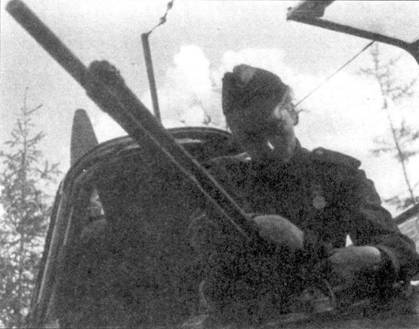

Рядовой Анна Петровна Богданова из 804 ШАП проверяет крупнокалиберный пулемет Березина — УБТ калибра 12,7 мм перед вылетом. Часть базировалась на передовом аэродроме, Калининский фронт, май 1943 г.

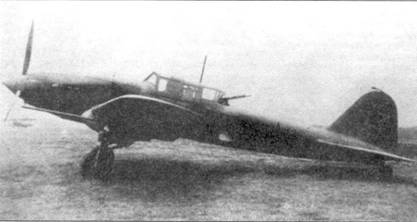

После того как и эта разработка была отвергнута, конструкторы построили очередной прототип, на этот раз оборудованный турельной установкой МВ-3 с пулеметом УБТ и значительно увеличенными углами обстрела. Могло бы показаться, что этот прототип был лучшим из всей тройки, если бы не факт, что турель была не бронированной, ла к тому же слишком большой и тяжелой для Ила. что делало невозможным его эффективное боевое применение. Характеристики этого самолета были очень близкими к тем какие имел первый прототип (установка была смонтирована за топливным баком), однако с тем отличием, что потеря скорости была еще больше, т. к. турель имела большее аэродинамическое сопротивление.

Итак, после пятимесячного труда группа Ильюшина оставалась на том же месте, а заводы продолжали производить одноместный вариант. В это время, в августе 1942 г., появилась идея простой переделки одноместного Ила в двухместный, которую очень интенсивно пропагандировали два офицера 6-й Воздушной армии: подполковник И.В.Дельнов — командир 243 ШАД и главный инженер этой армии В.И.Кобликов. Предложенная ими модернизация состояла в прорезании отверстия на месте бывшего «входа» в багажник и установке в нем погона с пулеметом ШКАС 7,62 мм. который обслуживался стрелком. Оба основных автора этого решения руководствовались прежде всего желанием дать самолету хоть какую-то возможность отразить атаку истребителей сзади, а не обеспечением зашиты стрелка и взаимодействия экипажа. Поэтому-то второй член экипажа не имел ни фонаря, ни броневой зашиты сзади, ни связи с пилотом. Однако необходимость в заднем стрелке была так велика, что часть офицеров 6 ВА прилагала большие усилия для продвижения этого проекта, уже воплощенного в жизнь в 11 ой армии и некоторых других частях на том участке фронта. (Переделанные таким способом (в мастерских) двухместные самолеты появились уже значительно раньше. Первые упоминания о переделке на подмосковных аэродромах багажника в место для стрелка относятся к началу 1942 г. Вероятно именно эти работы послужили источником вдохновения для летчиков 243 ШАД из 6ВА). В результате 7–8 сентября один из модифицированных Илов был представлен компетентным офицерам из штаба ВВС на центральном аэродроме им. Фрунзе в Москве. Самолет осмотрел целый ряд специалистов во главе с заместителем начальника ВВС красной армии по инженерным вопросам Л.К.Рекиным, заместителем наркома авиационной промышленности по опытному строительству А. С.Яковлевым (создателем истребителей Як) и конструктором самолета Ильюшиным. В письме к командиру 6-й ВА, генералу Федору Полынину начальник управления опытного строительства ВВС Красной Армии писал: «Очень высоко оценили инициативу 243 ШАД в области устройства места стрелка и считаем возможным оснастить самолеты Ил-2, находящиеся в войсках, такой установкой. Конструкторскому бюро тов. Ильюшина поставлено задание — учесть опыт вашей дивизии и разработать более совершенную заднюю кабину». На нолях следует заметить, что летом 1942 г. в той же самой дивизии, по инициативе тех же летчиков, на Илах пробовали устанавливать стрелковые турели с СБ-2. Правдоподобно так же и то, что эти разработки послужили базой для последующих работ Ильюшина.

Статические испытания проводимые на Ил-2 Тип 3 (без двигателя) в ЦАГИ в Жуковском. Отверстие на передней кромке правого крыла — место, где обычно устанавливался противопылевой фильтр.

Предсерийный Ил-2 Тип 3, подготовленный для испытаний в аэродинамической трубе ЦАГИ в Жуковском. В результате отклонения назад на 15 градусов консолей крыла был смещен центр приложения подъемной силы и компенсировано смещение центра тяжести самолета.

Крепление направляющих

Ил-2 Тип 3 первых серий в ходе окончательной сборки на заводе № 18 в Куйбышеве, начало 1943 г. Этот только, что собранный Ил-2 Тип 3 имеет две направляющие для ракет под крыльями, вместо четырех устанавливавшихся на одноместных Илах. Открытые створки под крыльями — створки крыльевых бомбоотсеков.

<
