Так возникла модификация Г. Оставшиеся на заводе недостроенные корабли модификации В были постепенно переделаны в модификацию Г. Первая серия машин получила обозначение Г-1. Всего было выпушено порядка 20 самолётов модификации В.
Переделка и испытания переделанного № 180 привели к образованию очередного «окна» в производственной программе. В итоге окончание работ по контракту на 32 машины было сдвинуто на январь 1916 года.
Интересно будет привести данные двух аппаратов типа Г, испытанных в 1916 году (см. Таблицу 2).
Инженерный приёмшик ГВТУ военный лётчик капитан Шимкевич в своём докладе указывал на недостатки завода и медлительность при исполнении контракта на 32 корабля. Среди веских причин он называл отсутствие на рынке некоторых материалов, необходимых для постройки аппаратов и задержку получения таковых, заказанных за границей,

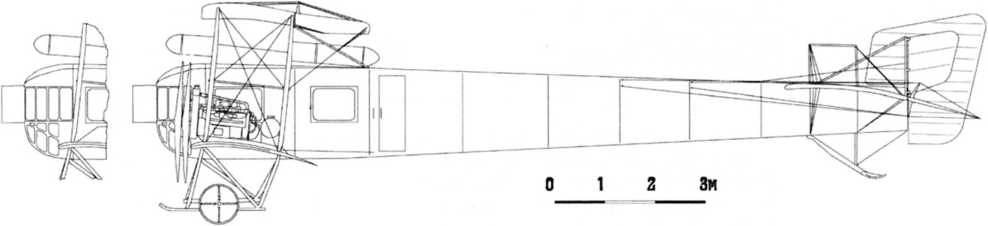

«Илья Муромец» тип Г-1
| Корабль | «Илья Муромец X» с № 184 (новый тип Г-1, «ширококрылый») поручика Констенчика | «Илья Муромец» тип Г |
|---|---|---|
| Дата испытания | 10 февраля 1916 года | 25–26 июня 1916 года |
| Нагрузка | 1210 кг | 1080 кг |
| Подъем на 500 метров | за 4–4,3 минуты | за 6 минут |
| Подъем на 1000 метров | за 9,6–10,4 минуты | за 13,11 минут |
| Подъем на 1500 метров | за 16,3–17 минут | за 20,32 минут |
| Подъем на 2000 метров | за 27–28 минут | за 33,71 минут |
| Подъем на 2500 метров | за 41–42,5 минут | за 56,19 минут |
| Состояние | Количество | Заводские номера |
|---|---|---|
| В Эскадре Воздушных Кораблей | 7 | 167,169,172,174,181,183 и 184 |
| Готовых на заводе | 10 | 166,171,173,175–180 и 182 |
| Не закончены постройкой | 12 | 185–196 |
| Разбиты или списаны | 3 | 162,168 и 170 |
Что же представлял из себя «Илья Муромец» модификации Г-1? Практически это был тот же «тупоносый» тип В, но с «пониженными» фермами двигателей и уширенным верхним крылом. Фюзеляж, оперение, шасси, приборное и пилотажное оборудование остались прежними.
В марте 1916 года сменилось руководство завода — директором вместо М. Ф. Климиксеева был назначен В. И. Ярковский. Немало сделавший для становления «Авиа-Балта» Климиксеев был «переброшен» в Москву на строящийся автогигант АМО.
Ярковский принялся налаживать серийное производство, активно внедряя наиболее современные на то время принципы организации труда, технологические и производственные процессы. Летом 1916 года были закончены все работы «по долгам»
Начавшиеся поставки из Франции новых мощных двигателей «Рено» привели к появлению второго варианта модификации Г — Г-2. Самолёты новой модификации сохранили все внешние черты предшественников, но вместо внутренних двигателей установили «французов» по 220 л.с.
«Илья Муромец» тип Г-1 с № 192, доработанный в ЭВК
Уже в Эскадре некоторые Г-2 были доработаны в соответствии с настоятельными просьбами лётчиков. Активность германской истребительной авиации росла. Лётчики противника быстро нащупали слабое место бомбардировщика — заднюю полусферу и атаковали оттуда почти безнаказанно. И вот силами техников Эскадры несколько самолётов получили кормовую стрелковую точку с пулемётом («пулемётное гнездо» в терминологии того времени). При этом пришлось демонтировать основной руль направления и несколько увеличить площадь дополнительных рулей. Шкворневую установку кормового пулемёта выполнили на последнем шпангоуте фюзеляжа. Машины с кормовым «пулемётным гнездом» в документах иногда обозначались Г-2бис.
«Илья Муромец» тип Г-2 «Ренобалт»
Хвостовое оперение с пулемётной точкой, переделанное на базе ЗВК. Винница, зима 1916–1917 гг.
Последний аккорд — модификации Г-3, Д и Е [6]
В ходе производства самолётов типа Г-1 и Г-2 было признано полезным переделать хвостовое оперение для установки пулемётного гнезда. Опыт механиков Эскадры был признан положительным. Сикорский пересчитал параметры горизонтального и вертикального оперения и переделал конструкцию. Появление в самой дальней точке фюзеляжа пулемётчика с пулемётом и боезапасом (общая масса около 100 кг) вызывало смещение центра тяжести самолёта назад. Для аэродинамической схемы «тандем», которую использовал Сикорский на «Муромце», парировать это смещение можно было только увеличением площади горизонтального оперения. Увеличивать размах было уже невозможно, он и так уже составлял половину размаха нижнего крыла, поэтому пришлось увеличивать ширину горизонтального оперения.
6
Глава написана при участии Ю. Ф. Иванова.
Вертикальное оперение было сделано разнесённым. Впервые на серийных «Муромцах» появились неподвижные кили (один сверху перед пулемётным гнездом и один снизу за костылём), поскольку без них курсовая устойчивость аппарата оставляла желать лучшего. Оно и понятно — оба руля направления находились в струях крайних двигателей. С одной стороны это повышало их эффективность, с другой — стоило только отпустить педали, как самолёт начинало мотать из стороны в сторону, поскольку рули колебались в этой струе. Теперь пилот мог хоть иногда снимать ноги с педалей.
Конструкция последнего отсека фюзеляжа была несколько изменена. Теперь фюзеляж сходился к последнему шпангоуту не столь резко, образуя рабочее место кормового стрелка. Если на импровизационно доработанных в полевых условиях Г-2бис стрелок добирался на своё рабочее место ползком через весь фюзеляж, то и дело рискуя прорвать обшивку сапогами, то на новом самолёте стрелок при необходимости добирался на своё рабочее место на «трамвае» — так аэродромные остряки прозвали небольшую тележку, которая каталась по уголковым профилям, уложенным на нижней части фюзеляжа. Стрелок ложился на тележку и руками отталкивался от шпангоутов и расчалок. Можно отметить, что позднее подобная тележка применялась на американских «Сверхкрепостях» В-29 и советских Ту-4.
