В передней части фюзеляжа располагалась кабина (каюта) экипажа. На новом самолёте Сикорский отказался от сдвоенного управления и установил вместо двух отдельных колонок со штурвалами одну общую гнутую ^-образную раму из трубы круглого сечения. От штурвала, установленного посредине, поверх трубы шли тросы управления элеронами. Вращая штурвал, пилот отклонял элероны, наклоняя раму от себя или к себе — руль высоты. Для управления рулями направления использовались педали. Сикорский справедливо полагал, что в полёте при достаточной ширине кабины пилоты смогут сменять друг друга. (Практика боевого применения показала, однако, что это получается не всегда, особенно в случае ранения сидящего за штурвалом).
«Илья

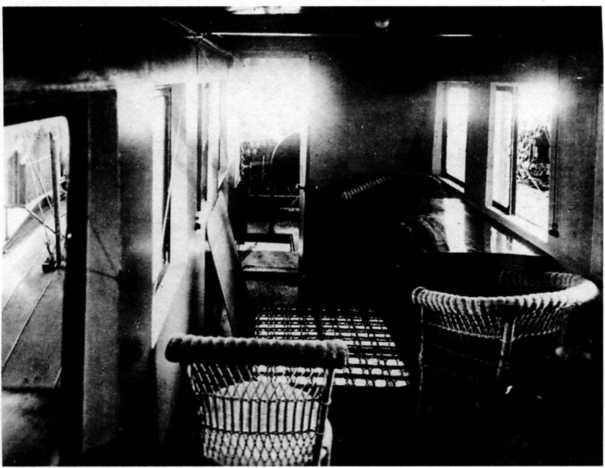

Пассажирская каюта. Люк в полу. Столик и плетёные кресла
Остекление кабины пилотов состояло из семи прямоугольных стёкол, переднее из которых могло открываться поворотом вокруг верхней части и фиксировалось в приоткрытом положении. Боковые стекла были неподвижными. Кабина пилотов отделялась от пассажирской перегородкой с дверью. Кабина пассажиров (её по-прежнему именовали «каютой») имела по четыре окна с каждого борта. За последним окном в левом борту фюзеляжа располагался вход в самолёт, закрываемый сдвижной дверью. В сравнении с «Русским Витязем», в который приходилось забираться по высоченной приставной лестнице, это был большой шаг вперёд. По правому борту пассажирской кабины был установлен столик, два плетёных кресла и несколько стульев. Хорошо зарекомендовавшее себя на «Русском Витязе» электрическое освещение было сохранено.
В задней части «каюты» размещался отгороженный туалет, наличие которого при многочасовых полётах было обязательным. За туалетом в районе третьего крыла располагалась т. н. «капитанская каюта», которую можно было использовать как комнату отдыха экипажа, так и как фотолабораторию. За «каютой» имелся небольшой отсек для инструментов и различного имущества, называемый «кладовой». В этой части фюзеляжа имелось по три круглых окна с каждого борта.
Деревянная ферма фюзеляжа прямоугольного сечения состояла из четырёх сосновых лонжеронов, подкреплённых еловыми стойками и поперечинами. Соединения выполнялись с помощью металлических кронштейнов. Жёсткость конструкции обеспечивалась многочисленными внутренними проволочными расчалками. Обшивка фюзеляжа полотняная с последующей пропиткой лаком. Носовая часть фюзеляжа, имевшая двойную кривизну, выклеивалась из шпона. Пилотская и пассажирская кабины изнутри были обшиты фанерой. Толщина фанерного настила на полу достигала 10 мм. В нём делались вырезы под обзорный иллюминатор и люк для выхода (слева сзади от кресла лётчика). Обзорный иллюминатор был закрыт стеклом. Через люк можно было выбраться на площадку под фюзеляжем. Эта площадка крепилась на подфюзеляжных полозьях и поддерживалась с помощью длинных раскосов, закреплённых к переднему лонжерону центроплана верхнего крыла и была сделана для возможной установки вооружения (пушечного или пулемётного). Площадка размерами 1,5x1,5 метра имела ограждение из металлических труб.
Конструкция крыльев, одинаковых по ширине, состояла из двух коробчатых лонжеронов, установленных приблизительно на 12 % и 60 % хорды, и нервюр. Лонжероны имели прогрессивную коробчатую конструкцию с поясами первоначально из импортного дерева гикори, позднее — из отечественного ясеня и стенками из берёзовой или ольховой фанеры. Коробчатая конструкция обеспечивала потребную прочность и жёсткость при минимальной массе. Нервюры были двух типов — нормальные и усиленные. Нормальные нервюры имели двутавровую конструкцию и состояли из фанерной стенки и сосновых рейчатых полок. Усиленные нервюры имели коробчатую конструкцию. Шаг нервюр как на верхнем, так и на нижнем крыле составлял 0,3 м. Носок крыла изготавливался из фрезерованного деревянного бруса. Задняя кромка — из сосновых реек.

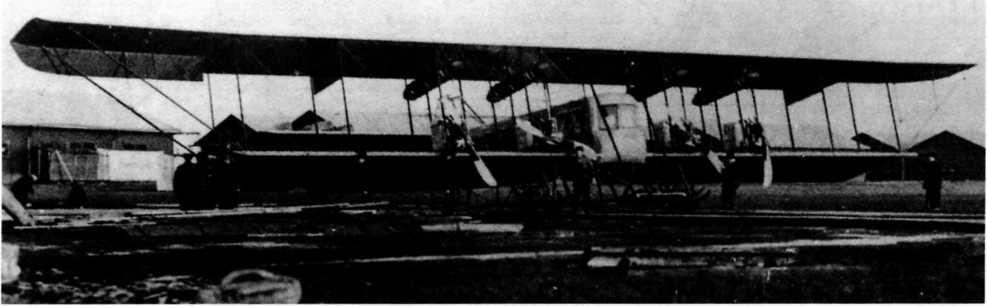

№ 107. Перед кабиной видна орудийнопулемётная площадка. Носовая фигура ещё не установлена
Для удобства транспортировки крылья были сделаны разъёмными. Верхнее крыло состояло из семи секций, нижнее — из четырёх. Центроплан
Среднее крыло имело аналогичную двух-лонжеронную конструкцию с полотняной обшивкой. Каждая консоль была расчалена тремя парами расчалок.
Горизонтальное оперение состояло из неподвижного стабилизатора и руля высоты. Увеличение размаха горизонтального оперения до половины размаха нижнего крыла привело к установке на хвостовой части фюзеляжа рамы для крепления расчалок. Руль высоты состоял из двух половин и навешивался на задней кромке стабилизатора. На каждой половине руля высоты имелись по две качалки, к которым подходили тросы управления.

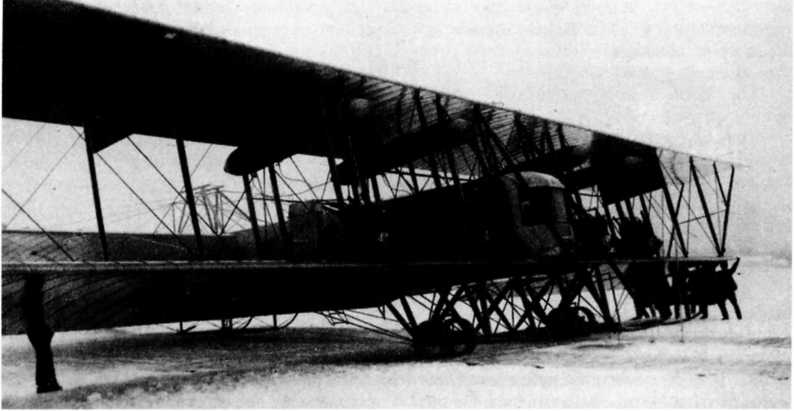

№ 107 со средним крылом. Запуск моторов

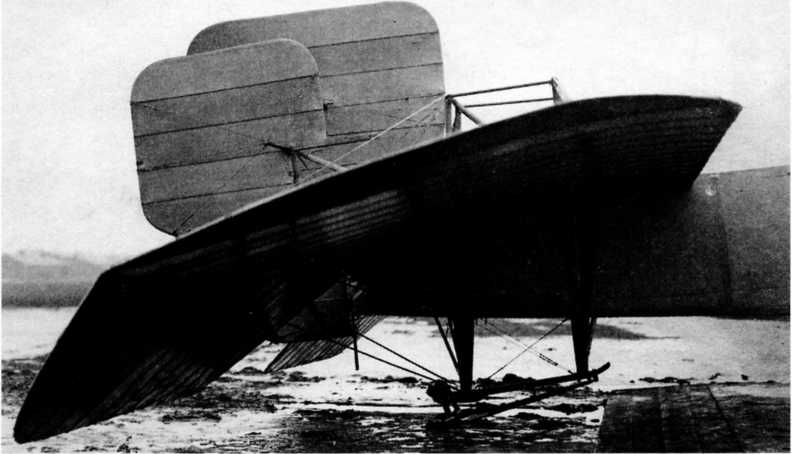

Хвостовая часть аэроплана № 107
Вертикальное оперение в отличие от «Русского Витязя» состояло из трёх цельноповоротных рулей направления. Центральный руль несколько больших размеров навешивался на задней кромке фюзеляжа, боковые рули — на специальных стойках. Центральный руль не имел профиля, боковые рули имели вогнуто-выпуклый профиль и устанавливались выпуклой частью к центральному рулю. При остановке двигателей по одному из бортов на руле возникал парирующий разворот момент. Качалки рулей направления крепились на центральном руле направления. Троса управления подходили к этим качалкам, а задние кромки боковых рулей были связаны тягами с задней кромкой центрального руля. Такая кинематическая связь обеспечивала совместное отклонение всех трёх рулей.
Силовая установка состояла из четырёх рядных двигателей жидкостного охлаждения «Аргус» As.II по 100 лошадиных сил. Плоские радиаторы прямоугольной формы устанавливались вертикально с правой стороны каждого двигателя по потоку. Такая установка уменьшала сопротивление, но делала условия обдува теплообменника радиатора не оптимальными.

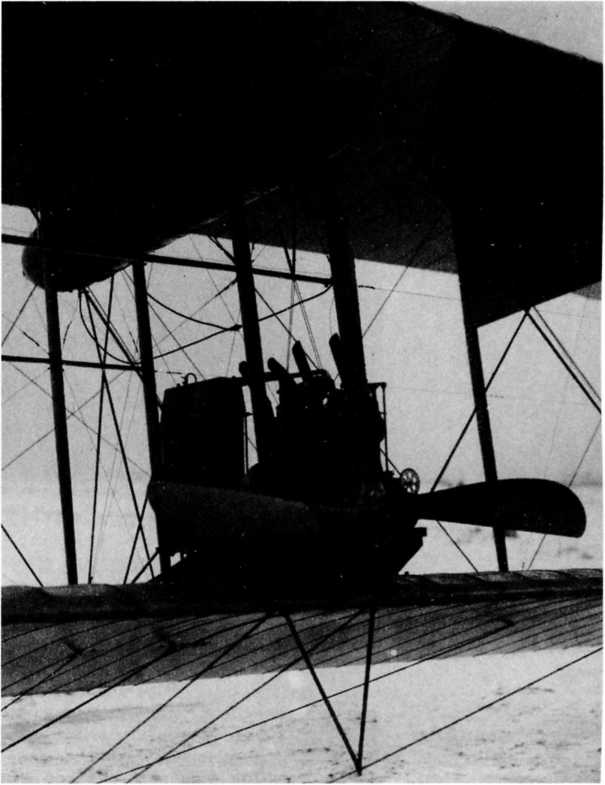

Мотор «Аргус» As.II мощностью 100 л.с.

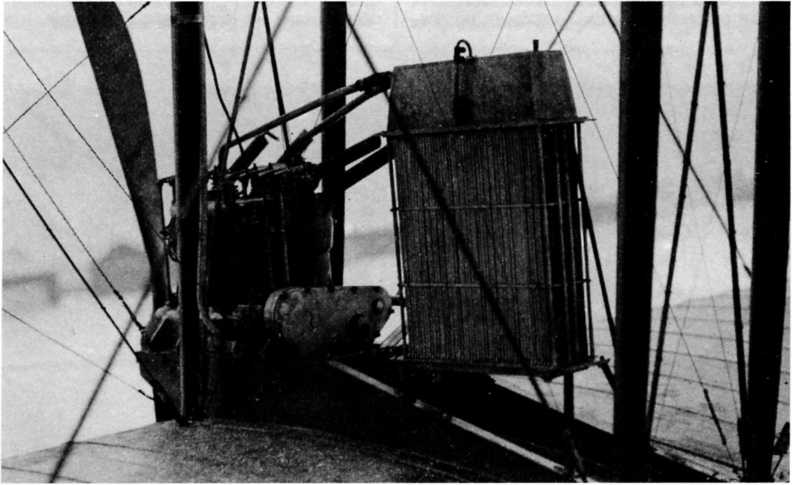

Мотор «Аргус» As.II и радиатор. Вид сзади
Над каждым двигателем устанавливался индивидуальный паяный топливный бак из латуни с оживальными заострёнными концами. В передней части каждого бака размещался отсек для масла. Топливо и масло поступали в двигатели самотёком.
Шасси самолёта состояло из двух длинных подфюзеляжных и двух коротких подкрыльевых полозьев, установленных на N-образных стойках. Подфюзеляжные стойки были одинарными, подкрыльевые — парными V-образными (при виде спереди). На подкрыльевых полозьях устанавливались тележки с парой сдвоенных колёс. Амортизация — резиновая шнуровая. В сравнении с «Русским Витязем» конструкция хвостовой опоры была изменена. Вместо «санок» был установлен ясеневый костыль классической конфигурации.
Снизу на носовой части был закреплена фигура распластавшего крылья двуглавого орла. Подобное носовое украшение было предписано для установки на всех воздушных судах Российской империи, но именно на «Муромце» смотрелось особенно органично.
В таком виде самолёт был собран в заводском ангаре на Корпусном аэродроме, и в ноябре его выкатили на поле. Начались пробежки, которые показали, что самолёт обладает вполне достаточной подъёмной силой, устойчивостью и управляемостью. Сикорский решился снять установленное «на всякий случай» среднее крыло. Одновременно была демонтирована нижняя шпренгельная рама, поскольку жёсткость фюзеляжа оказалась выше ожидаемой.
