1) shl операнд, счетчик_сдвигов (Shift Logical Left) – логический сдвиг влево. Содержимое операнда сдвигается влево на количество битов, определяемое значением счетчик_сдвигов. Справа (в позицию младшего бита) вписываются нули;
2) shr операнд, счетчик_сдвигов (Shift Logical Right) – логический сдвиг вправо. Содержимое операнда сдвигается вправо на количество битов, определяемое значением счетчик_сдвигов. Слева (в позицию старшего, знакового бита) вписываются нули.
На рисунке 30 показан принцип работы этих команд.
Рис. 30.
Команды арифметического линейного сдвига отличаются от команд логического сдвига тем, что они особым образом работаются со знаковым разрядом операнда.
1) sal операнд, счетчик_сдвигов (Shift Arithmetic Left) – арифметический сдвиг влево. Содержимое операнда сдвигается влево на количество битов, определяемое значением счетчик_сдвигов. Справа (в позицию младшего бита) вписываются нули. Команда sal не сохраняет знака, но устанавливает флаг с/в случае смены знака очередным выдвигаемым битом. В остальном команда sal полностью аналогична команде shl;
2) sar операнд, счетчик_сдвигов (Shift Arithmetic Right) – арифметический сдвиг вправо. Содержимое операнда сдвигается вправо на количество битов, определяемое значением счетчик_сдвигов. Слева в операнд вписываются нули. Команда sar сохраняет знак, восстанавливая его после сдвига каждого очередного бита.
На рисунке 31 показан принцип работы команд линейного арифметического сдвига.
Рис. 31. Схема работы команд линейного арифметического сдвига
К командам циклического сдвига относятся команды, сохраняющие значения сдвигаемых бит. Есть два типа команд циклического сдвига:
1) команды простого циклического сдвига;
2) команды циклического сдвига через флаг переноса cf.
К командам простого циклического сдвига относятся:
1) rol операнд, счетчик_сдвигов (Rotate Left) – циклический сдвиг влево. Содержимое операнда сдвигается влево на количество бит, определяемое операндом счетчик_сдвигов. Сдвигаемые влево биты записываются в тот же операнд справа;
2) гог операнд, счетчик_сдвигов (Rotate Right) – циклический сдвиг вправо. Содержимое операнда сдвигается вправо на количество бит, определяемое операндом счетчик_сдвигов. Сдвигаемые вправо биты записываются в тот же операнд слева.
Рис. 32. Схема работы команд простого циклического сдвига
Как видно из рисунка 32, команды простого циклического сдвига в процессе своей работы осуществляют одно полезное действие, а именно: циклически сдвигаемый бит не только вдвигается в операнд с другого конца, но и одновременно его значение становится значением флага СЕ
Команды циклического сдвига через флаг переноса CF отли чаются от команд простого циклического сдвига тем, что сдвигаемый бит не сразу попадает в операнд
К командам циклического сдвига через флаг переноса соотносятся следующие:
1) rcl операнд, счетчик_сдвигов (Rotate through Carry Left) – циклический сдвиг влево через перенос.
Содержимое операнда сдвигается влево на количество бит, определяемое операндом счетчик_сдвигов. Сдвигаемые биты поочередно становятся значением флага переноса cf.
2) гсг операнд, счетчик_сдвигов (Rotate through Carry Right) – циклический сдвиг вправо через перенос.
Содержимое операнда сдвигается вправо на количество бит, определяемое операндом счетчик_сдвигов. Сдвигаемые биты поочередно становятся значением флага переноса СF.

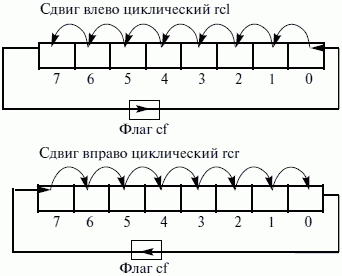

Рис. 33. Команды циклического сдвига через флаг переноса CF
Из рисунка 33 видно, что при сдвиге через флаг переноса появляется промежуточный элемент, с помощью которого, в частности, можно производить подмену циклически сдвигаемых битов, в частности, рассогласование битовых последовательностей.
Под рассогласованием битовой последовательности здесь и далее подразумевается действие, которое позволяет некоторым образом локализовать и извлечь нужные участки этой последовательности и записать их в другое место.
Система команд последних моделей микропроцессоров Intel, начиная с i80386, содержит дополнительные команды сдвига, расширяющие возможности, рассмотренные нами ранее. Это – команды сдвигов двойной точности: 1) shld операнд_1, операнд_2, счетчик_сдвигов – сдвиг влево двойной точности. Команда shld производит замену путем сдвига битов операнда операнд_1 влево, заполняя его биты справа значениями битов, вытесняемых из операнд_2 согласно схеме на рис. 34. Количество сдвигаемых бит определяется значением счетчик_сдвигов, которое может лежать в диапазоне 0… 31. Это значение может задаваться непосредственным операндом или содержаться в регистре cl. Значение операнд_2 не изменяется.
Рис. 34. Схема работы команды shld
2) shrd операнд_1, операнд_2, счетчик_сдвигов – сдвиг вправо двойной точности. Команда производит замену путем сдвига битов операнда операнд_1 вправо, заполняя его биты слева значениями битов, вытесняемых из операнд_2 согласно схеме на рисунке 35. Количество сдвигаемых бит определяется значением счетчик_сдвигов, которое может лежать в диапазоне 0… 31. Это значение может задаваться непосредственным операндом или содержаться в регистре cl. Значение операнд_2 не изменяется.
