— Измеряет частоту до 25 мгц (дальше не пробовал);

— В режиме цифровой шкалы складывает измеренные значения с константой при подаче лог. "0" на вывод J3;

— В том же режиме вычитает по модулю константу из измеренного значения при подаче лог. "0" на вывод J4;

— Если подать лог. "0" одновременно на выводы J3 и J4, то через 1 сек.

шкала перейдет в режим записи константы, отобразит на индикаторе букву "F" и измеренную частоту. Повторная подача лог. "0" на J3 и J4 приведет к записи замеренного значения в энергонезависимую память процессора и

возврату в режим измерения. После этого новая константа будет использоваться в качестве величины промежуточной частоты. Данный режим сделан для того, чтобы пользователи могли сами устанавливать величину ПЧ в своей шкале без перепрограммирования PIC процессора.

3. Печатная плата

4. Программу для процессора частотомера

СПРАВОЧНИК

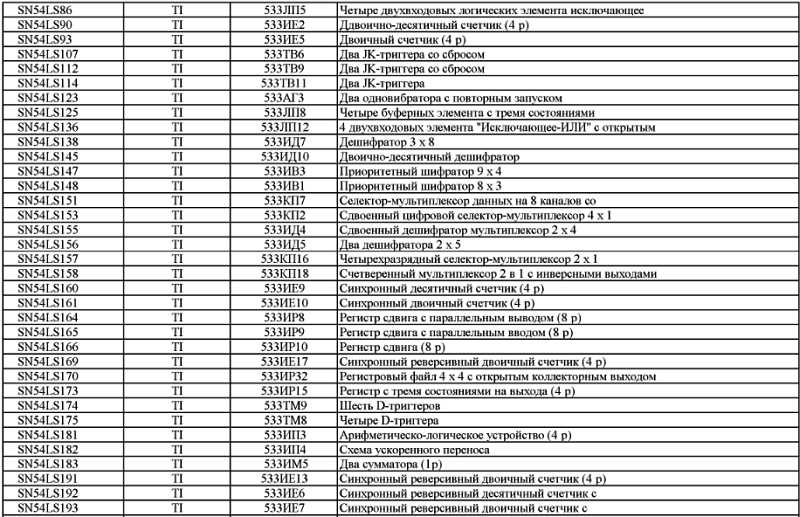

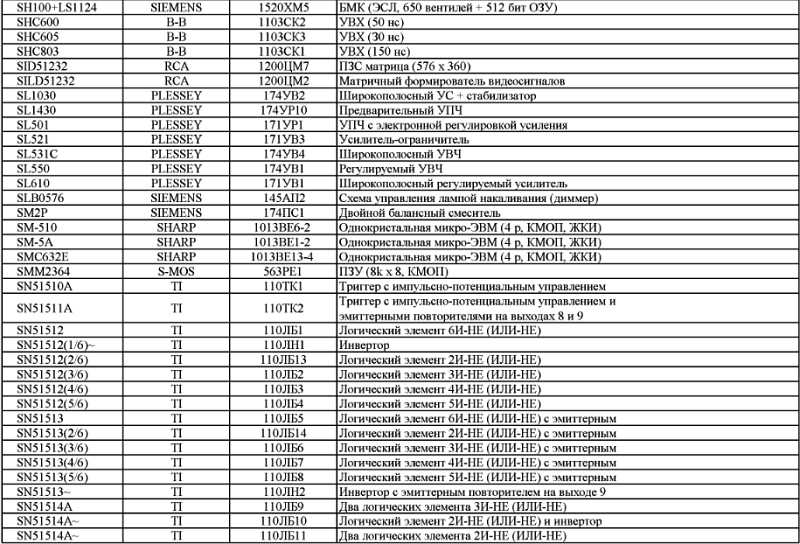

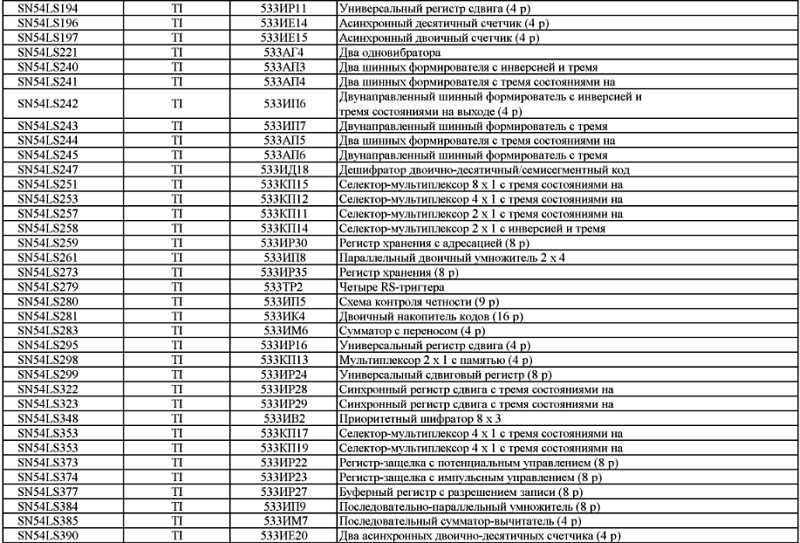

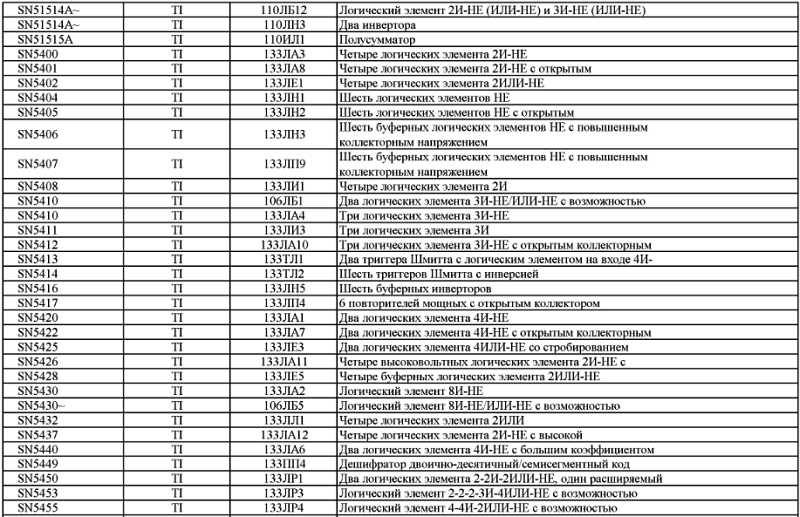

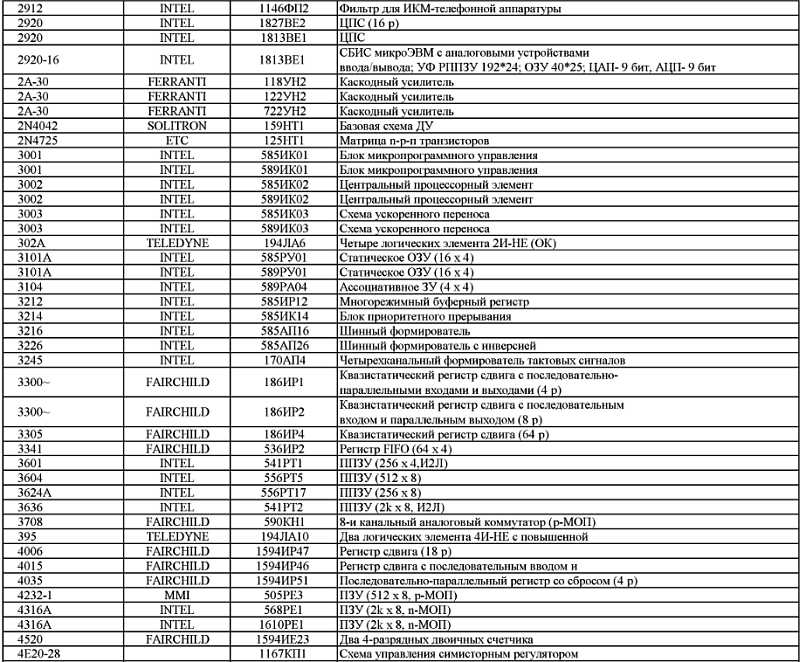

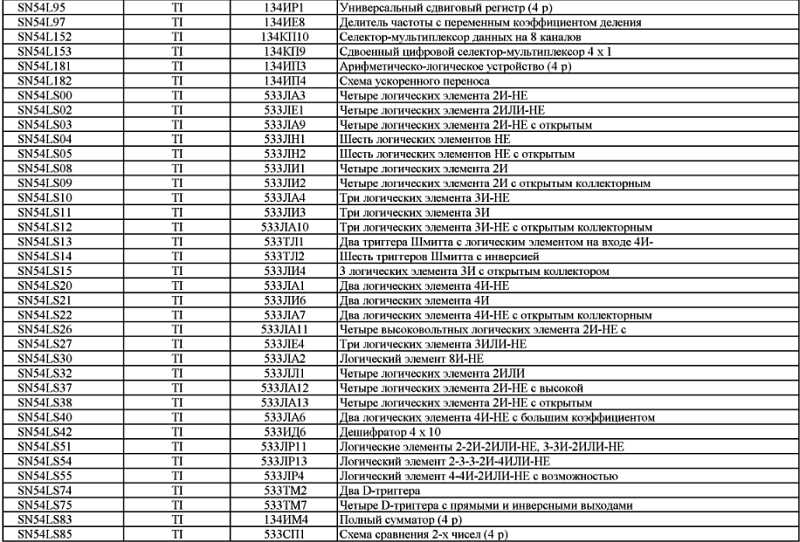

Зарубежные микросхемы и их аналоги
