(7) Представьте только что рассмотренную схему в виде эквивалентного «черного ящика» с двумя выводами (рис. 4.93). Как с помощью этого двухполюсника построить усилитель постоянного тока с коэффициентом усиления —10? Почему нельзя сделать усилитель постоянного тока с коэффициентом усиления +10? (Подсказка: в определенном диапазоне сопротивлений источника схема работает как «защелка». Чему равен этот диапазон? Какие меры могут, на наш взгляд, здесь помочь?)
Глава 5
АКТИВНЫЕ ФИЛЬТРЫ И ГЕНЕРАТОРЫ
Перевод .Н. Микшиса
Весьма интересный класс линейных (т. е.
Активные фильтры
В гл. 1 мы уже начали рассматривать фильтры, состоящие из резисторов и конденсаторов. Эти простые RС-фильтры верхних или нижних частот обеспечивают пологие характеристики коэффициента передачи с наклоном 6 дБ/октава. после точки, соответствующей значению коэффициента передачи —3 дБ. Было также показано, как построить полосовой фильтр, соединяя каскадно фильтры верхних и нижних частот; при этом характеристики такого фильтра опять же имеют пологие «склоны» с наклоном 6 дБ/октава. Для многих целей такие фильтры вполне подходят, особенно в тех случаях, когда сигнал, который должен быть подавлен, далеко сдвинут по частоте относительно желательной полосы пропускания. В качестве примеров можно указать шунтирование радиочастотных сигналов в схемах усиления звуковых частот, «блокирующие» конденсаторы для исключения постоянной составляющей и разделение модулирующей и несущей частот (см. гл. 13).
5.01. Частотная характеристика RС-фильтров
Однако часто возникает необходимость в фильтрах с более плоским участком характеристики в полосе пропускания и более крутыми склонами. Такая потребность существует всегда, когда надо отфильтровать сигнал от близкой по частоте помехи. Немедленно возникает следующий очевидный вопрос: можно ли (соединяя каскадно одинаковые фильтры, скажем, нижних частот), получить аппроксимацию идеальной характеристики фильтра нижних частот типа «кирпичная стена», как это показано на рис. 5.1.
Рис. 5.1.
Мы знаем, что простое каскадное соединение не дает результата без ухудшения общей характеристики, так как входное сопротивление каждого звена будет служить существенной нагрузкой для предыдущего звена. Но если поставить буферы между всеми звеньями (или сделать полное входное сопротивление каждого звена намного выше, чем у предыдущего) то, казалось бы, можно добиться желаемого эффекта. Тем не менее ответ на поставленный вопрос будет отрицательным. Соединенные каскадно RС-фильтры действительно дадут суммарную характеристику с крутым наклоном, но «излом» этой амплитудно-частотной характеристики не будет резким. Это можно сформулировать так: из многих плавных перегибов не сделать одного крутого.
Чтобы проиллюстрировать этот вывод, построим

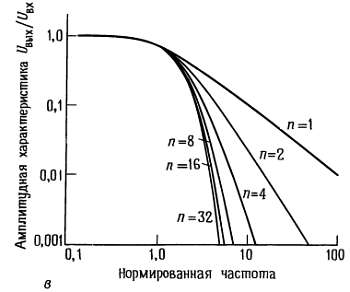

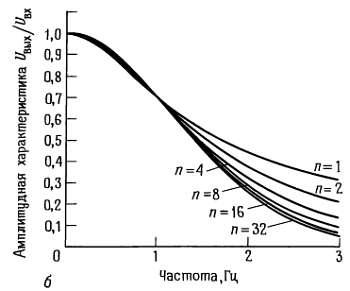

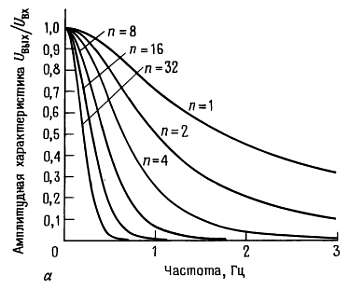

Рис. 5.2. Частотные характеристики многокаскадных RC-фильтров. Графики а и б выполнены в линейном масштабе, график в — в логарифмическом. Характеристики на графиках б и в нормализованы приведением точки —3 дБ к единичной частоте.
На первом графике показан эффект от каскадного соединения нескольких RC-звеньев, у каждого из которых точка, соответствующая значению —3 дБ, находится на единичной частоте. По мере добавления новых секций точка —3 дБ суммарной характеристики сдвигается в сторону низких частот, что легко было предсказать. Чтобы сравнение характеристик фильтров было корректным, надо таким образом согласовать частоты среза отдельных звеньев, чтобы частота, отвечающая значению —3 дБ, была одна и та же для сравниваемых фильтров.
Остальные графики на рис. 5.2, как и несколько следующих графиков в этой главе, «нормированы» по частоте, в том смысле, что точка, отвечающая значению — 3 дБ (или точка перегиба), находится на частоте 1 рад/с (или 1 Гц). Для того чтобы определить характеристику фильтра, у которого точка перегиба находится на другой частоте, нужно просто изменить масштаб по оси частот с помощью умножения значений на частотной оси на истинное значение точки перегиба fс. Как правило, имея дело с фильтрами, мы будем придерживаться графиков с логарифмическим масштабом по обеим осям, поскольку такой график дает наибольшую информацию об амплитудно-частотной характеристике. Он позволяет увидеть приближение к окончательной крутизне спада и дает возможность установить точное значение затухания. В данном случае (каскадное соединение RС-звеньев) нормализованные графики на рис. 5.2, б и 5.2, в демонстрируют плавный изгиб характеристики пассивных RС-фильтров.
5.02. Идеальный рабочий режим LC-фильтров
Как было показано в гл. 1, фильтры, построенные из конденсаторов и катушек индуктивности, могут иметь весьма крутые характеристики. Примером этого может служить параллельный резонансный LC-контур. Введение в конструкцию катушек индуктивности дает возможность создать фильтр с любой желаемой близостью участка характеристики в полосе пропускания к горизонтальной прямой в сочетании с резкостью переходной области и крутизной спада вне полосы пропускания. На рис. 5.3 приведены в качестве примера телефонный фильтр и соответствующая характеристика.
Рис. 5.3. Вверху: пассивный полосовой фильтр с хорошими параметрами, построенный из конденсаторов и катушек индуктивности; емкость указана в пФ, индуктивность — в мГн. Внизу: экспериментально измеренная характеристика этого фильтра.
(На основе рис. 11 и 12 из статьи Orchard . J., Sheahan D. F. IEEE journal of solid-state curcuits, SC-5, No. 3 (1970).)
