9. Импульсные источники с питанием от сети, на самом деле, сложны и хитроумны с точки зрения надежности. Необходимы специальные индуктивности и трансформаторы. Наш совет, откажитесь от их проектирования, покупайте то, что вам нужно! В конце концов, зачем создавать то, что можно купить?

10. Импульсные источники являются особенной нагрузкой для питающей сети. В частности, увеличение сетевого напряжения приводит к снижению среднего тока, поскольку источник работает при постоянном КПД, т. е. он является нагрузкой с отрицательным сопротивлением (усредненным на периоде 60 Гц), а это может привести к совершенно сумасшедшим эффектам. Если в питающей сети есть большая индуктивность, то в системе возможны колебания.

Советы.

Счастье для вас, что мы не стесняемся давать советы. Вот они.

1. Для

цифровых систем обычно требуется напряжение +5 В и часто большой ток (10 А и более).

Совет: а) используйте импульсный источник с питанием от сети; б) купите его (если требуется, добавьте фильтр).

2. Аналоговые схемы с сигналами низкого уровня (слабосигнальные усилители, сигналы менее 100 мкВ и т. п.).

Совет: используйте линейные стабилизаторы; импульсные слишком шумны, они испортят вам жизнь. Исключение: для некоторых схем с батарейным питанием, возможно, лучше использовать маломощный импульсный преобразователь постоянного тока.

3. Что-то большой мощности.

Совет: используйте импульсный источник с питанием от сети. Он меньше, легче и холоднее.

4. Высоковольтная, маломощная аппаратура (фотоэлектронные умножители, лампы-вспышки, электронно-оптические преобразователи, плазменные дисплеи).

Совет: используйте маломощный повышающий преобразователь.

В общем случае, маломощные преобразователи постоянного тока легко спроектировать, потребуется всего несколько компонентов типа ИС серии Maxim. Не стесняйтесь делать их собственными руками. В противоположность этому, импульсные источники большой мощности (обычно с питанием от сети) сложны, хитроумны и чрезвычайно беспокойны. Если вам необходимо, спроектировать свой собственный источник, будьте осторожны, проверьте очень тщательно свою схему. А лучше, подавите самолюбие и купите самый лучший импульсный источник, какой вы только сможете найти.

Источники питания специального назначения

6.20. Высоковольтные стабилизаторы

При проектировании линейных стабилизаторов, вырабатывающих высокое напряжение, возникает ряд специальных проблем. Поскольку напряжение пробоя обычного транзистора не превышает, как правило, 100 В, при разработке источников с более высоким напряжением необходимо применять некоторые нестандартные решения. В этом разделе мы представим набор таких способов.

Решение в лоб: высоковольтные компоненты. Выпускаются мощные транзисторы, как биполярные, так и МОП, с напряжением пробоя 100 В и выше; они даже и не очень дорогие. Например, МЛ 2005 фирмы Motorola — это 8-амперный мощный n-p-n– транзистор с напряжением пробоя коллектор-эмиттер 750 В и напряжением пробоя обратно смещенной базы 1500 В; стоимость его менее 5 долл. МТР 1100 (аналогичен European BUZ-50) представляет собой 1-амперный мощный МОП-транзистор с напряжением пробоя 1000 В; цена несколько долларов. Благодаря превосходной области безопасной работы (отсутствие вторичного теплового пробоя), мощные МОП-транзисторы наиболее всего подходят для применения в высоковольтных стабилизаторах.

Используя усилитель ошибки в режиме работы вблизи уровня земли (делитель для съема выходного напряжения дает малую долю выхода), можно построить высоковольтный стабилизатор, в котором под высоким напряжением будет находиться только проходной транзистор и формирователь, работающий на него. На рис. 6.47 показан принцип построения такой схемы.

Рис. 6.47. Высоковольтный регулируемый источник питания.

В данном случае, это стабилизированный источник на напряжение от 100 до 500 В, в котором использованы проходной n– МОП-транзистор и формирователь. Т₂ представляет собой последовательный

проходной транзистор, который запускается от инвертирующего усилителя Т₁. В качестве усилителя ошибки используется операционный усилитель, сравнивающий регулируемую долю выхода с прецизионным эталонным источником +5 В. Т₃ обеспечивает ограничение по току путем отключения запуска Т₂при падении напряжения на резисторе 33 Ом, равном падению U_БЭ. Остальные компоненты выполняют более тонкую, но необходимую работу. Диод защищает Т₂от обратного пробоя затвора, если вдруг Т₁ решит понизить напряжение на стоке (в то время как выходной конденсатор поддерживает исток Т₂). Различные небольшие конденсаторы обеспечивают нейтрализацию, которая необходима, поскольку Т₁ работает как инвертирующий усилитель с усилением по напряжению и вносит неустойчивость в контур операционного усилителя (особенно в схеме с емкостной нагрузкой). Эта схема является исключением из общего правила, которое гласит, что транзисторные схемы не представляют электрической опасности!

Здесь мы не можем противостоять искушению несколько отклониться от темы: с небольшими изменениями (эталонный источник заменяется на сигнальный вход) эту схему можно превратить в превосходный высоковольтный усилитель, удобный для управления «ненормальными» нагрузками типа пьезопреобразователей. Для таких специфических применений схема должна быть способна как отводить, так и отдавать ток в емкостную нагрузку. Как это ни странно, схема работает как «псевдодвухтактный выход» с Т₂, отдающим ток, и Т₁, отводящим ток (через диод), в зависимости от необходимости; см. разд. 3.14.

Если высоковольтный стабилизатор проектируется только на нерегулируемое выходное напряжение, то проходной транзистор может иметь напряжение пробоя меньше, чем выходное напряжение. В предыдущей схеме замена резистора для регулировки напряжения на постоянный резистор 12,4 кОм превращает схему в нерегулируемый стабилизатор на +500 В. В этом случае вполне подойдет проходной транзистор на 300 В, потому что напряжение на нем никогда не превысит 300 В даже при включении и выключении, а также при коротком замыкании выхода. Последнее весьма проблематично, но, шунтируя Т₂ 300-вольтовым стабилитроном, эту проблему можно решить. Если стабилитрон может работать с большим током, он может и защитить проходной транзистор от короткозамкнутой нагрузки, если перед стабилизатором стоит подходящий предохранитель. Здесь может помочь активная схема на стабилитронах, упомянутая в разд. 6.06.

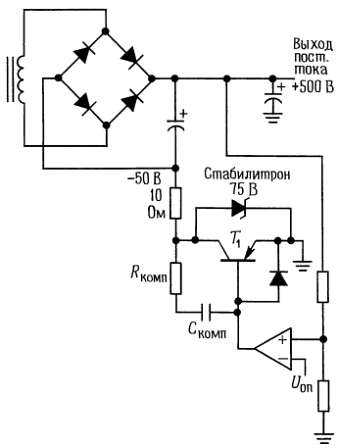

Стабилизация в цепи земли. Другой способ стабилизации высокого напряжения с помощью низковольтных элементов показан на рис. 6.48.

Рис. 6.48. Стабилизация в цепи земли.

Т₁ — последовательный проходной транзистор, но соединенный с низковольтным концом источника питания; его «выход» поступает на землю. Напряжение на нем - это только часть выходного напряжения, и поэтому транзистор «сидит» вблизи уровня земли, что упрощает схему формирования. Как и раньше, следует обеспечить защиту во время переходных процессов включения-выключения и при перегрузках. Достаточно проста стабилитронная защита, показанная на рисунке, но надо помнить, что стабилитрон должен выдерживать ток короткого замыкания.
