Рис. 6.64. Коммерческие источники питания различных форм и размеров, включая герметизированные модули, открытые блоки и полностью закрытые коробки
(с разрешения фирмы Computer Products).
1. Модульные герметизированные источники. Это маломощные источники, часто сдвоенные (±15) или строенные (+5, ±15), упакованные в герметизированные модули размерами обычно 2,5x3,5 дюйма и толщиной 1 дюйм. Большинство обычных корпусов имеет твердые проволочные выводы снизу, так что вы можете монтировать
2. Открытые источники питания. Они состоят из металлического шасси, на котором закрепляется схемная плата, трансформатор и мощные транзисторы, все полностью открыто. Источники предназначены для установки в устройства больших размеров. Выпускаются они в широком диапазоне напряжений и токов и в виде сдвоенных и строенных блоков, а также в виде источников на одно напряжение. Например, распространенный строенный открытый линейный блок дает +5 В, ЗА и ±15 В, 0,8 А и стоит 75 долл. в малых партиях. Открытые источники больше герметизированных блоков и всегда крепятся к шасси. Мощность открытых линейных источников составляет 10-200 Вт, импульсных 20-400 Вт. Открытые источники нижнего края диапазона мощности могут иметь компоненты, монтируемые прямо на схемной плате без металлического каркаса. Как и для герметизированных источников, предполагается, что вы сами заботитесь о выключателях, фильтрах и предохранителях для сетевого напряжения.
3. Полностью закрытые источники. Источники этого типа имеют полностью закрывающий металлический кожух, обычно перфорированный для охлаждения, с выступающими мощными транзисторами. Их можно устанавливать снаружи, поскольку полностью закрывающий кожух защищает от прикосновения; вы можете устанавливать их и внутри прибора, если пожелаете. Они выпускаются с одним и несколькими выходами и могут быть как линейными, так и импульсными. Диапазон мощности полностью закрытых линейных источников составляет 15-750 Вт, импульсных 25-1500 Вт.
4. Стоечные съемные источники питания. Это - известные черные пластмассовые коробки, которые поставляются с небольшими электронными устройствами широкого потребления и предназначены для непосредственного включения в стойку через врубное соединение. Они выпускаются в трех видах: а) только понижающий трансформатор переменного тока; б) нестабилизированный источник постоянного тока и в) полный стабилизированный источник постоянного тока; последние могут быть как линейными, так и импульсными. Например, фирма Ault выпускает прекрасную серию сдвоенных (±12 В или ±15 В) и строенных (+5 и ±12 В или ±15 В) линейных стабилизированных съемных источников. Они позволяют избавиться от всех работ, связанных с вводом в ваш прибор сетевого питания, и сделать его легким и маленьким. Некоторые из нас думают, что эти источники слишком популярны, ведь, когда их много, необходимо оборудовать специальный ввод в ваш дом! Некоторые «настольные» модели имеют два шнура — для входного сетевого и выходного постоянного напряжений. Некоторые из импульсных блоков работают в диапазоне сетевого напряжения от 95 до 252 В, что очень удобно для передвижных приборов. Мы побольше расскажем о съемных конструкциях в разд. 14.03, когда будем обсуждать маломощные схемы.
Схемы, не требующие пояснений
6.26. Удачные схемы
На рис. 6.65 приведено несколько удачных схем, взятых главным образом из каталогов фирм-изготовителей.

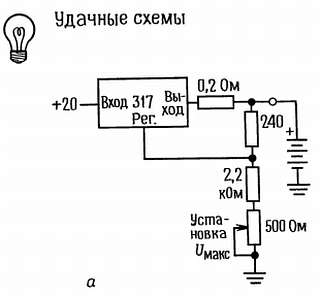

Рис. 6.65. а — зарядное устройство для аккумуляторной батареи 12 В;

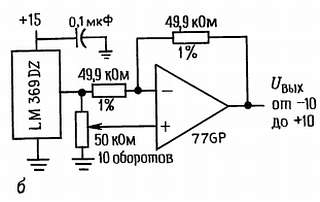

Рис. 6.65. б —
Рис. 6.65. в — схема со следящим предварительным стабилизатором;

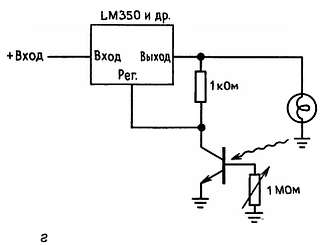

Рис. 6.65. г — автоматический регулятор света для лампы накаливания;

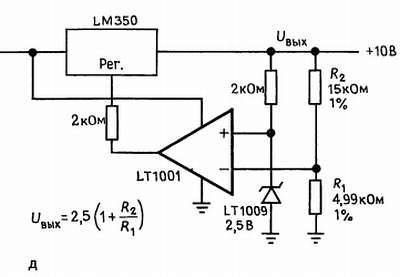

Рис. 6.65.д — прецизионный мощный источник напряжения;
Рис. 6.65. е — импульсная лампа (из технических данных NSC 317);
Рис. 6.65. ж — источник опорного напряжения +5 В на основе одного источника опорного напряжения на 2 выхода;
Рис. 6.65. з — трехвыводные стабилизаторы с повышенным подавлением пульсаций (диоды защищают от коротких замыканий входа и выхода);

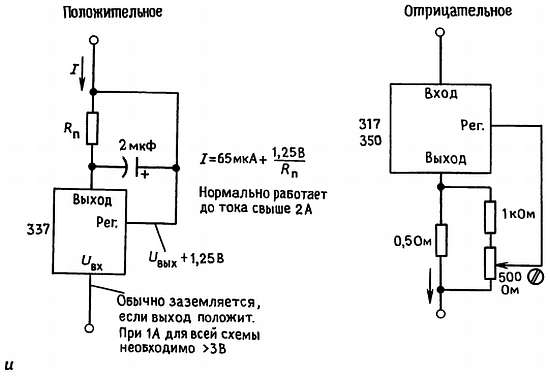

Рис. 6.65. и — мощный источник тока;

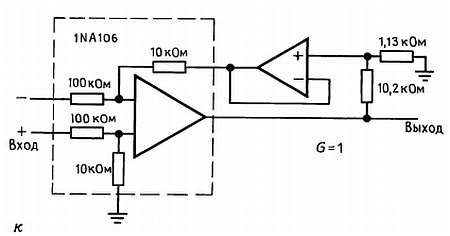

Рис. 6.65. к — дифференциальный повторитель с диапазоном синфазного сигнала +100 В;

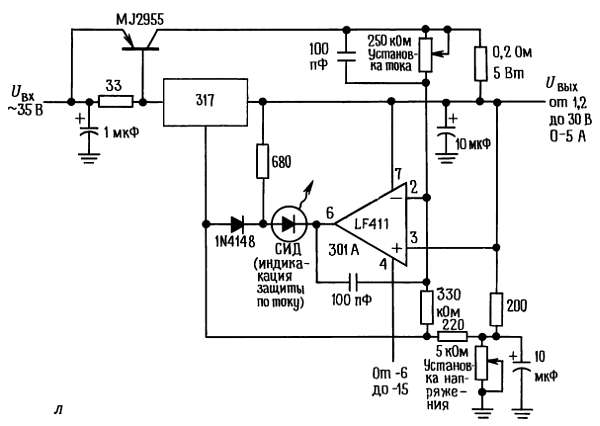

Рис. 6.65. л — источник постоянного напряжения/постоянного тока;
Рис. 6.65. м — «самый простой в мире» преобразователь постоянного тока;
Рис. 6.65. н — портативный источник опорного напряжения;

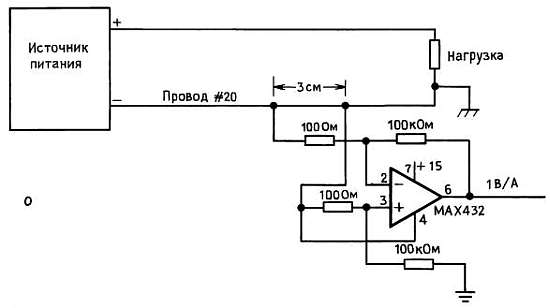

Рис. 6.65. о — усилитель токового шунта: ОУ типа модулятор-демодулятор использует в качестве резистора съема тока возвратный провод питания калибра 20 длиной 1,2 дюйма; напряжение питания ОУ — от +5 до +15 В;

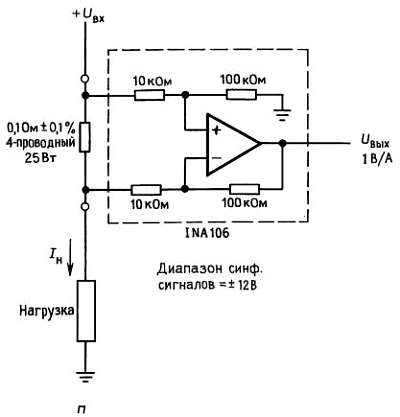

Рис. 6.65. п — схема контроля тока;
