ИС₁ — это повторитель, предназначенный для формирования низкоомного отображения входного сигнала. Транзистор Т₁ пропускает сигнал во время «выборки» и блокирует его прохождение в момент «запоминания». Конденсатор С запоминает сигнал таким, как он был в момент выключения транзистора Т₁. ИС₂ — это повторитель с большим входным импедансом (со входами на полевых транзисторах), благодаря чему минимизируется ток через конденсатор во время «запоминания».

Величина С

выбирается, исходя из компромисса: ток утечки в Т₁ и повторителе вызывает спад напряжения на конденсаторе С во время запоминания в соответствии с выражением dU/dt = I_утечки/С. В связи с этим для минимизации спада конденсатор С должен быть большим. Однако, сопротивление транзистора Т₁ во включенном состоянии образует в сочетании с конденсатором С фильтр низких частот. В связи с этим конденсатор С должен быть небольшим, тогда высокочастотные сигналы не будут искажаться. ИС₁ должна обеспечивать ток заряда конденсатора C — I = CdU/dt и должна обладать достаточной скоростью нарастания для повторения входного сигнала. На практике скорость нарастания всей схемы обычно ограничивается выходным током ИС₁ и сопротивлением транзистора Т₁ во включенном состоянии.

_{Упражнение 4.8. Допустим, что схема ИС1 дает выходной ток, равный 10 мА; С = 0,01 мкФ. При какой максимальной скорости нарастания сигнала на входе схема может в точности повторять входной сигнал? Чему равна выходная ошибка, если сопротивление транзистора Т1 во включенном состоянии составляет 50 Ом, а входной сигнал нарастает со скоростью 0,1 В/мкс? Чему равна скорость спада в состоянии «запоминания», если ток утечки транзистора Т1 и ИС2 составляет 1 нА?}

Как в схеме выборки-запоминания, так и в схеме пикового детектора ОУ управляет емкостной нагрузкой. При разработке подобных схем помните, что для них нужен ОУ, обладающий стабильностью при единичном коэффициенте усиления и емкостной нагрузке. Некоторые ОУ (например, типа LF355/6) предназначены специально для работы непосредственно на большую емкостную нагрузку (0,01 мкФ). Другие практические приемы мы обсудим в разд. 7.07 (см. рис. 7.17).

Разрабатывать схемы выборки-запоминания нет необходимости, т. к. промышленность выпускает прекрасные ИС, которые включают в себя все необходимые элементы за исключением конденсатора. Широко используется схема типа LF398 фирмы National; в недорогом корпусе с 8 выводами заключен переключатель на полевом транзисторе и два ОУ. Рис. 4.41, б), показывает, как воспользоваться этой схемой. Обратите внимание, что петля обратной связи охватывает оба ОУ.

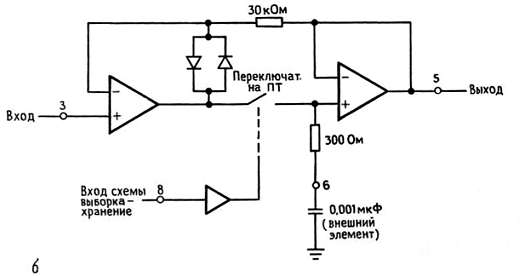

Рис. 4.41. Схема выборки-запоминания. а — стандартная конфигурация, форма сигнала утрирована; б — интегральная схема LF398 — схема выборки-запоминания на одном кристалле.

Существует множество интегральных схем выборки-запоминания, обладающих характеристиками, лучшими, чем у LF398; например, схема типа AD585 фирмы Analog Devices включает в себя внутренний конденсатор и гарантирует максимальное время захвата 3 мкс при точности 0,01 % для сигнала в виде ступени величиной 10 В.

* * *

ДИЭЛЕКТРИЧЕСКОЕ ПОГЛОЩЕНИЕ

Конденсаторам присущи

недостатки. Прежде всего это — утечка (параллельное сопротивление), последевательное сопротивление и индуктивность, ненулевой температурный коэффициент. Реже вспоминают про диэлектрическое поглощение — явление, которое очень ярко проявляет себя в следующей ситуации: возьмем большой танталовый конденсатор, заряженный до напряжения 10 В и быстро его разрядим, подключив к его выводам резистор 100 Ом. Удалим резистор и понаблюдаем за напряжением на конденсаторе с помощью вольтметра с большим импедансом. Представьте себе, что напряжение на конденсаторе будет восстанавливаться, и за несколько секунд достигнет величины примерно 1 В.

Явление диэлектрического поглощения (диэлектрической памяти) недостаточно изучено, полагают, что оно связано с остаточной поляризацией диэлектрического вещества; особенно плохим в этом отношении является такой диэлектрик, как слюда с присущей ей слоистой структурой. С точки зрения схемы добавочная поляризация проявляет себя так, как если бы к выводам конденсатора подключили ряд последовательных ЯС-цепочек (рис. 4.42, а) с постоянными времени в диапазоне от ~= 100 мкс до нескольких секунд. По свойству диэлектрического поглощения диэлектрики существенно отличаются друг от друга; графики на рис. 4.42, б, отражают зависимость сохраняемого напряжения от времени для нескольких высококачественных диэлектриков после воздействия на них сигнала в виде ступени с амплитудой 10 В и длительностью 100 мкс.

Диэлектрическое поглощение может порождать серьезные ошибки в интеграторах и других аналоговых схемах, которые рассчитаны на идеальные характеристики конденсаторов. Если, например, к схеме выборки-запоминания подключена схема аналого-цифрового преобразования, то диэлектрическое поглощение может привести к ужасающим результатам. В подобных случаях конденсаторы нужно выбирать как можно тщательней (с этой точки зрения наилучшим диэлектриком является тефлон), лишний раз подвергая свой выбор сомнению. В особых случаях можно прибегнуть и к компенсационным схемам, в которых влияние диэлектрического поглощения конденсатора электрически устраняют с помощью тщательно настроенных RС-цепочек. Такой подход используется в некоторых высококачественных модулях выборки-запоминания, производимых фирмой Hybrid Systems.

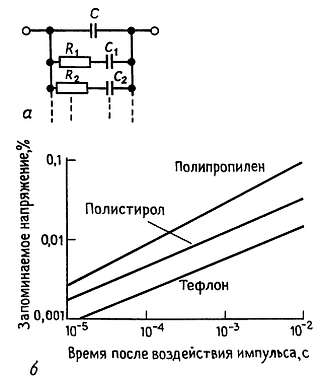

Рис. 4.42. Диэлектрическое поглощение в кондесаторах. а — модель, б — зафиксированные изменения для некоторых диэлектриков (по фирменной документации Hybrid Systems HS9716).

4.17. Активный ограничитель

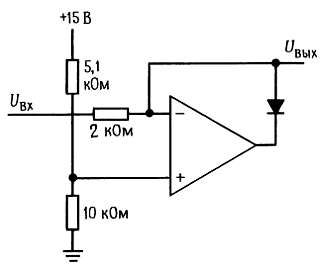

На рис. 4.43 показан активный ограничитель, который представляет собой один из вариантов схемы, рассмотренной в гл. 1.

Рис. 4.43.

Для показанных на схеме величин компонентов напряжение на входе, отвечающее условию U_вх< +10 В, приводит выход ОУ в состояние насыщения, и выполняется условие U_вых = U_вх. Когда напряжение U_вх превышает 10 В, диод замыкает цепь обратной связи и фиксирует на выходе значение 10 В. В этой схеме конечная скорость нарастания ОУ является причиной появления небольших искажений (выбросов) в выходном сигнале, которые возникают в тот момент, когда входное напряжение в процессе нарастания достигает значения напряжения фиксации (рис. 4.44).
