С₃ = 2/2·10⁶·75 = 4240 пФ.

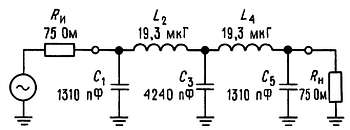

Полная схема фильтра показана на рис. 3.3.

Рис. 3.3.

Отметим, что все фильтры с одинаковыми сопротивлениями источника и нагрузки имеют симметричную конфигурацию.

Пример II. Требуется разработать 3-полюсный фильтр НЧ при условии, что импеданс источника равен 50 Ом, сопротивление

нагрузки равно 10 кОм, а частота среза составляет 100 кГц.

В связи с тем что R_и << R_н, выберем T-образную конфигурацию. Воспользуемся формулами преобразования, учитывая, что R_н = 10 кОм:

L₁ = 10⁴·1,5/2·10⁵ = 23,9 мГ,

С₂ = 1,3333/2·10⁵·10₄ = 212 пФ,

L₃ = 10⁴·0,5/2·10⁵ = 7,96 мГ.

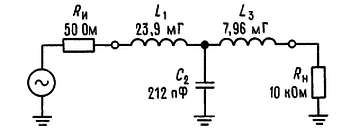

Полная схема фильтра показана на рис. 3.4.

Рис. 3.4.

Пример III. Требуется разработать 4-полюсный фильтр НЧ при условии, что сопротивление источника (напряжения) равно нулю, сопротивление нагрузки равно 75 Ом, а частота среза составляет 10 МГц.

Как и в предыдущем примере, выберем T-образную конфигурацию, так как R_и << R. Воспользуемся формулами преобразования:

L₁ = 75·1,5307/2·10⁷ = 1,83 мкГ,

С₂ = 1,5772/2·10⁷·75 = 335 пФ,

L₁ = 75·1,0824/2·10⁷ = 1,29 мкГ,

С₄ = 0,3827/2·10⁷·75 = 81,2 пФ.

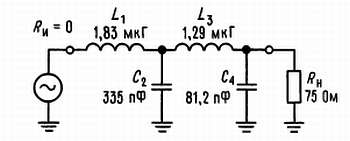

Рис. 3.5.

Пример IV. Требуется разработать 2-полюсный фильтр НЧ при условии, что в качестве источника используется источник тока, сопротивление нагрузки равно 1 кОм, а частота среза составляет 10 кГц.

Выберем П-образную конфигурацию, так как R_и << R. Воспользуемся формулами преобразования:

C₁ = 1,4142/2·10⁴·10³ = 0,0225 мкФ,

L₂ = 10³·0,7071/2·10⁴ = 11,3 мГ.

Полная схема фильтра показана

на рис. 3.6.

Рис. 3.6.

Пример V. Требуется разработать 3-полюсный фильтр ВЧ при условии, что сопротивление источника и нагрузки равно 52 Ом, а частота среза составляет 6 МГц.

Возьмем ^образный фильтр и заменим индуктивности на конденсаторы и наоборот:

С₁ = С3 = 1/52·2·6·10⁶·1,0 = 510 пФ,

L₂= 52/2·6·10⁶·2,0 = 0,690 мкГ.

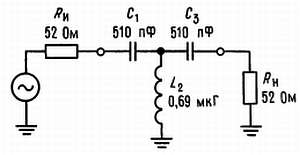

Полная схема фильтра показана на рис. 3.7.

Рис. 3.7.

Хотелось бы подчеркнуть, что разработка пассивных фильтров представляет собой обширный предмет, включающий в себя множество разнообразных вопросов, и он, конечно, не исчерпывается простой таблицей фильтров Баттерворта.
