На выходе фотоумножитель выдает отрицательные импульсы зарядов (электроны отрицательны), причем длительность каждого импульса равна 10–20 нс. Импульсы большой амплитуды соответствуют детектируемым фотонам (квантам света), но имеется также и множество малых импульсов, которые возникают из-за шумов в самой фотоумножительной трубке и которые возникают должны отсекаться дискриминатором.
Описание схемы. Схема начинается с инвертирующего выходного усилителя (ТА—ТС), у которого обратная связь по току (и заряду) осуществляется через R1 и С1. Входной повторитель имеет малое выходное сопротивление и возбуждает ТВ (каскад усиления по напряжению), тем самым снижается влияние емкости обратной связи ТВ (Скб).
Дифференциальный усилитель на Т2 и Т3 образует дискриминатор: порог сравнения устанавливается потенциометром R22, подключенным к источнику опорного напряжения (Те, работающий в режиме «диодного стабилизатора»), которое изменяется одинаково с входным напряжением покоя 2Uбэ усилителя. Такое «слежение» за диодным падением напряжения обеспечивается за счет того, что транзисторы ТА—ТE представляют собой монолитную транзисторную матрицу (СА3046) и все находятся при одной температуре. Транзистор Т4 вместе с Т3 образуют инверсную каскодную схему, обеспечивающую необходимые быстродействие и сдвиг уровня. Два каскада выходных повторителей, построенные на транзисторах с противоположной полярностью Т5 и Т6, чтобы компенсировать смещение Uбэ, завершают схему.
В этой схеме следует отметить некоторые интересные особенности. Чтобы получить хорошие характеристики по быстродействию, статические токи транзисторов выбираются сравнительно большими (дифференциальная пара Т2, Т3 имеет эмиттерный ток 11 мА, ток покоя Т5 равен 20 мА, а выходной транзистор потребляет 120 мА, чтобы обеспечить возбуждение нагрузки в 50 Ом). Заметим, что база каскодного каскада (Т4) шунтирована на U+, а не на землю, так как его входной сигнал связан с U+ через R17.
В дифференциальном каскаде в качестве источника эмиттерного тока используется токовое зеркало, «отражающее» ток опорного источника, что позволяет согласовать эти параметры схемы. Для снятия перегрузок используются Д1 и Д2. Хотя это и усложнит схему, ограничивающий диод Д1 можно подключить к коллектору TE (вместо земли), чтобы уменьшить отрицательные выбросы на входе.

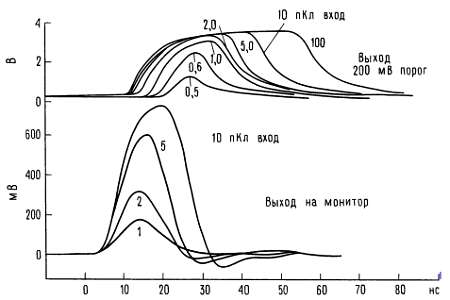

Характеристики. На рис. 13.61 показана форма выходных импульсов и зависимость их длительности от величины входных импульсов (измеряемой как количество заряда). Эти выходные импульсы растягиваются при больших перегрузках, но общие характеристики достаточно хороши по сравнению с обычными предусилителями для фотоумножителей.
Рис. 13.61. Характеристика импульсов усилителя на рис. 13.60.
СХЕМЫ, НЕ ТРЕБУЮЩИЕ ПОЯСНЕНИЙ
13.28. Удачные схемы

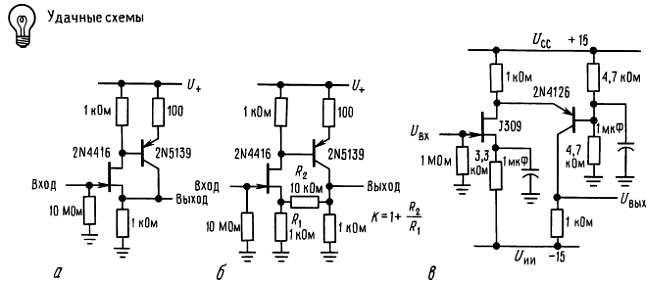

Несколько удачных широкополосных схем изображены на рис. 13.62.
Рис. 13.62. Удачные
Дополнительные упражнения. (1) Проработайте детально высокочастотный режим схемы (рис. 13.10), которая кратко описана в разд. 13.05. (а) Начните с повторения расчета частотных характеристик стыка предварительного усилителя и выходного каскада, эквивалентная схема которого изображена на рис. 13.12. Будьте внимательны при определении эквивалентных комплексных сопротивлений. Напишите одному из авторов, если вы обнаружите ошибку! (б) Теперь обратите внимание на то, что высокочастотный спад предварительного каскада начинается на существенно более высокой частоте, чем сопрягающая частота 180 МГц выходного каскада и его возбудителя. Особенно проверьте следующие точки: выходное (эмиттерное) сопротивление каскада T1, подключенное к емкостной нагрузке (см. рис. 13.11); выход Т2, работающий на почти такую же емкостную нагрузку (поскольку коллектор Т4 не заземлен); эмиттеры Т3 и Т4 и их емкостную нагрузку; коллектор Т4 с его емкостной нагрузкой.
(2) Чему равно сопротивление на входе отрезка коаксиального кабеля, когда (а) на дальнем конце цепь разомкнута и длина составляет 1/4 длины волны при заданной частоте, (б) на дальнем конце цепь короткозамкнута и длина та же при заданной частоте, (в) то же, что и в п. (а), но длина составляет 1/2 длины волны, (г) то же, как и в п. (б), но длина составляет 1/2 длины волны? На результатах, полученных в п. (г), основана так называемая «заглушка», используемая в волноводах.
(3) Подробно решите задачу определения времен нарастания и спада для высоковольтной переключательной схемы (рис. 13.55), которая описывалась в разд. 13.24. Примите для Uбэ величину 0,7 В.
(4) Нарастание и спад в шинном возбудителе: рассчитайте времена нарастания и спада для ТТЛ-схемы шинного возбудителя на рис. 13.57, как описывалось в разд. 13.25. Примите Uбэ = 0,7 В.

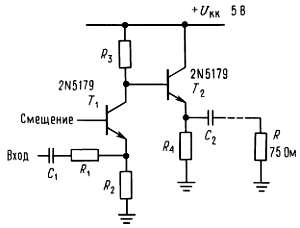

(5) Постройте видеоусилитель с коэффициентом усиления +5 и спадом частотной характеристики на 20 МГц или выше. Входное сопротивление должно быть 75 Ом, а выходное должно обеспечивать работу на нагрузку 75 Ом при размахе напряжения 1 В от пика к пику. Здесь хорошо для построения неинвертирующего усилителя использовать на входе каскад с общей базой и эмиттерный повторитель на выходе, как предлагается на рис. 13.63. Если ваша схема подобна этой, то закончите построение схемы выбором рабочих токов, номиналов резисторов и элементов цепей смещения. Конечно, можно использовать, если вы хотите, нечто подобное комбинации дифференциального усилителя с каскодной схемой и повторителем. Помните, что усиление должно быть неинвертирующим, иначе изображение будет обратным.
Рис. 13.63.
Глава 14
ПРОЕКТИРОВАНИЕ МАЛОМОЩНЫХ УСТРОЙСТВ
Введение
Перевод М.Н. Микшиса
Переносные компактные контрольно-измерительные приборы, регистраторы данных, которые производят измерения на океанском дне, цифровые модемы, использующие для своего питания «ток удержания» телефонной линии — это только несколько примеров прикладных задач, где желательно (или необходимо) использование технических приемов проектирования маломощных электронных устройств. Среди таких приборов вы часто можете встретить примеры из всех уже рассмотренных разделов этой книги, а именно стабилизированные источники питания, линейные схемы (как на дискретных элементах, так и на ОУ), цифровые схемы (почти неизменно КМОП) и связанные с ними методы преобразования и все в большей и большей степени микропроцессорные схемы значительной сложности. Хотя время от времени мы и рассматривали вопросы потребления мощности и выбирали решения, обеспечивающие компромисс между быстродействием и мощностью (например, при сравнении серий логических микросхем), при проектировании микромощных электронных устройств применяются специальные технические приемы и имеются определенные ограничения. Во всех отношениях для этого требуется специальная глава.
