14.16. Обеспечение работы КМОП-схем в маломощном режиме
Имеется несколько типовых рекомендаций, которых следует придерживаться для того, чтобы добиться работы КМОП-приборов в режиме с низким значением тока. Кроме того, стоит расширить вашу осведомленность о патологиях КМОП-технологии.
Типовая процедура проектирования.
1. Обеспечьте в схеме как молено меньше точек с высокочастотными сигналами. КМОП-схемы не имеют тока покоя (иная природа, чем у тока утечки), но при переключении требуется ток для заряда внутренних (и нагрузочных) емкостей. Поскольку энергия, запасенная в конденсаторе, определяется
P = U2CCfC,
где f — частота переключений.

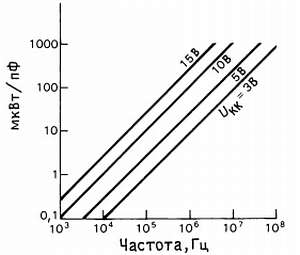

Следовательно, КМОП-приборы потребляют мощность пропорционально их частоте переключений, как показано на рис. 14.38 (сравните с рис. 8.18).
На их максимальной рабочей частоте они могут потреблять больше мощности, чем эквивалентные ТТЛ логические схемы. Эффективная емкость С зачастую приводится в паспортных данных и именуется как «емкость мощности рассеяния», к которой вы должны добавить и емкость нагрузки Сн, а уж затем пользоваться приведенной выше формулой.
Рис. 14.38. Динамическая мощность потребления КМОП-схем.
2. Внутри самой схемы поддерживайте все напряжения UCC и UИИ одинаковыми. В противном случае вы можете иметь ток, протекающий через входные диоды защиты. Даже хуже, вы можете перевести кристалл в тиристорный ключевой режим с фиксацией состояния (см. приведенные ниже патологии).
3. Позаботьтесь о том, чтобы размахи логических сигналов достигали уровней напряжения питания (максимальный перепад напряжения).
Перепады выходных сигналов КМОП-схем имеют максимальное значение. Уровни же выходных сигналов других приборов — биполярных ТТЛ-схем, генераторов, n– МОП-кристаллов — могут находиться где-то посередине, что приводит к появлению тока режима класса А и снижению помехоустойчивости.
4. Не оставляйте свободными входные контакты. Неподключенные входы являются «врагами» микромощного режима работы, поскольку могут вызвать значительный ток режима класса А (и даже генерацию), как только плавающий потенциал на входе достигнет уровня логического порога. Привяжите неиспользуемые входные контакты к шине земли (или UCC, если это не приведет к чему-нибудь нежелательному).
5. Приведите в порядок нагрузки с тем, чтобы сохранить в нормальном состоянии низкое значение тока потребления. Привязки к верхнему и нижнему уровням, светодиоды и выходные формирователи должны быть подключены так, чтобы в обычном состоянии ток был минимальным. Таким образом, например, используйте n-р-n- (а не р-n-р) транзистор для подключения высоковольтной нагрузки к узлу, который большую часть времени находится в низком состоянии.
6. Избегайте медленных переходов. Снова ток режима класса А является основным виновником. Входной сигнал синусоидальной формы, поступающий на КМОП-триггер Шмитта, может привести к большому потреблению тока от источника питания.
7. Введите

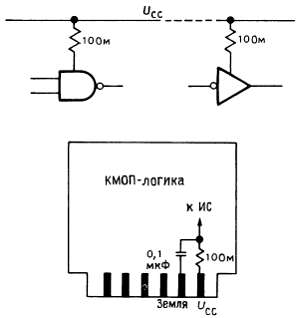

Рис. 14.39. Считывание тока питания («токовый шпион»).
8. Экранирование тока покоя. Типовой логический КМОП-кристалл серии НС или 4000В имеет точно определенный ток Iп, равный 0,04 мкА (тип.) и 5 мкА (макс). В большинстве случаев редко ток покоя имеет максимальное значение, но иногда это может произойти. Если вы работаете на низких частотах переключений (следовательно, низкий динамический ток) и требуется сравнительно низкий ток покоя, то вам может потребоваться экранирование входных кристаллов. Использование небольших последовательных резисторов, как рекомендовано выше, делает эту задачу гораздо более легкой. Мы отмечали, что в случае КМОП БИС (такие, как память большого объема) типовое значение тока покоя может быть близко к техническим требованиям фирм-изготовителей по максимальному току утечки — остерегайтесь!

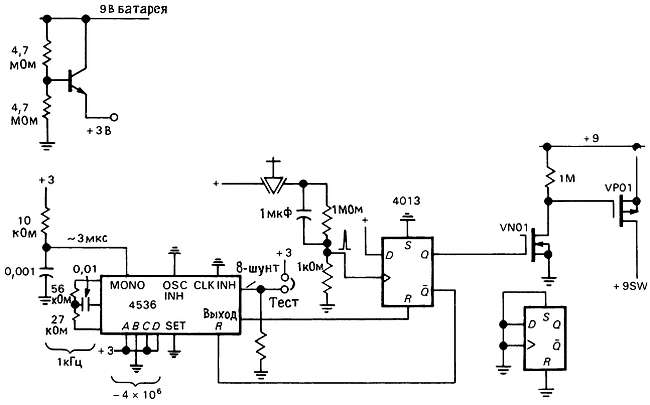

9. Блокировка источника питания по превышению лимита времени. Вы можете сэкономить много мощности, если позаботитесь о том, чтобы прибор выключался, когда его никто не использует. На рис. 14.40 показана простая КМОП-схема блокировки по превышению лимита времени, которая отключает коммутируемый источник питания с напряжением +9 В через час после включения прибора.
Рис. 14.40. «Выключение источника питания через час».
Вы должны были бы предусмотреть это в переносном приборе (например, универсальном измерительном приборе). Он использует схему 4536-генератор/делитель/одновибратор для сброса триггера, который управляет источником питания прибора. Схема работает при напряжении +3 В, с тем чтобы поддерживать потребление тока на уровне ниже 5 мкА. Использование выхода одновибратора предотвращает логические гонки (фронтов сигнала) и импульсы, а цепь «8-шунтирование» используется для тестирования схемы с помощью укорачивания этой задержки до 15 с. КМОП-ключи при низком токе покоя обеспечивают легкое сопряжение с источником питания.
Патологии КМОП-технологии и виды отказов. КМОП-схемы странно ведут себя в некоторых обстоятельствах, они могут отказывать самыми сверхестественными способами. Один из видов отказа — это катастрофическое увеличение их мощности рассеяния. Далее дается их краткое изложение.
1. Тиристорный ключевой режим с фиксацией состояния. Это главная угроза для маломощного режима работы. Кремниевая подложка образует диодные переходы с элементами КМОП-схемы, образуя паразитную схему тиристорного типа (рис. 14.41), которая может включиться в тяжелых условиях. Она потребляет ток, как правило, 20-200 мА (большее значение для более новых КМОП-семейств) через входные (или выходные) диоды защиты (рис. 3.50), что обеспечивает включение паразитного тиристора.
