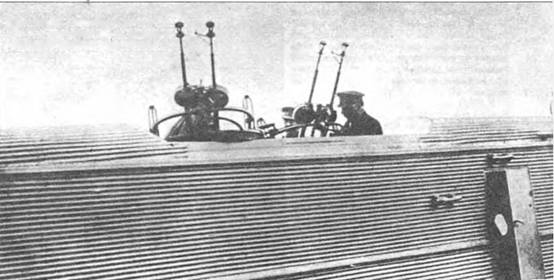

Количество огневых точек на ТБ-3 в середине 30-х внушало уважение любому противнику.
Самолеты с М-34 были почти на тонну тяжелее — больший вес имели сами моторы, почти вдвое увеличили емкость маслобаков, в полтора раза стало больше воды в системе охлаждения. Бомбовое и стрелковое вооружение оставалось идентичным самолетам с моторами М-17. Только последние серии с бомбардировщика № 22386 лишились подкрыльевых опускаемых башен. Их заменили «кинжальной»
Массовый выпуск новой модификации хотели начать с осени 1933 г., но моторы поступали с перебоями и в январе следующего года завод продолжал сдавать некоторые самолеты с моторамами под М-34, но стояли на них М-17. Фактически серийный выпуск развернулся с бомбардировщика № 22281. К 1 января 1934п ВВС приняли 38 новых машин. Моторы М- 34 оценивались как временные, а сама модификация — как переходная, но таких ТБ-3 выпустили около сотни.
От серии к серии по мере совершенствования производства планер бомбардировщика становился легче. Если первые машины с М-34 имели пустой вес в среднем около 12.500 кг, то далее он снизился до 12.200 кг, а у самолетов без башен Б-2 он дошел до 12.100 кг.
Первой самолеты с моторами М-34 начала осваивать 23-я ТБАБ в Монино. На 7 марта в ней уже находились 22 машины, но освоили этот тип только девять экипажей. К началу июля на ТБ-3 с М-34 уже летала вся бригада. Затем самолеты поступили во 2-ю ТБАБ ВВС Балтийского флота и 11-ю ТБАБ в Монино. Однако ВВС продолжали настаивать на внедрении на ТБ-3 редукторных М-34Р. Эта модификация микулинского двигателя была изготовлена опытной серией в июле 1932 г. В мае следующего года она прошла государственные испытания, а с конца года выпускалась серийно, но только в апреле 1934 г. из цехов начали выходить первые, вполне годные моторы.
Еще в сентябре 1933 г. на ТБ-3 № 22202 поставили М-34Р из одной из пробных партий с новыми винтами диаметром 4,4 м. Но заменой двигателей далеко не ограничились. За счет установки редуктора вал винта сместился вверх, что привело к необходимости изменить капоты. На самолете полностью переделали хвостовую часть. В фюзеляже появилась дополнительная секция Ф-4, где разместили кормовую турель Тур-6 с парой пулеметов ДА и боезапасом в 12 дисков. Первоначально она была изолирована от остальной части фюзеляжа, но вскоре ширину секции Ф-3 несколько увеличили и сделали в ней сквозной проход, разнеся по бортам тросы управления. Руль направления подняли, изменив его контуры, в частности сделали вырез над турелью. Его площадь возросла на 0,404 м2. Увеличили и площадь рулей высоты, одновременно подрезав их у фюзеляжа. Усилили килевую колонку. Стрелковое вооружение, за исключением кормовой установки, полностью соответствовало поздним ТБ-3 с моторами М-34 — без подкрыльных башен, но с люковой установкой. Резиновые амортизаторы шасси заменили масляно-воздушными. Задние колеса основных тележек, теперь цельнолитые, получили гидравлические колодочные тормоза, позволившие примерно на четверть сократить дистанцию пробега. Кроме того, улучшилась и маневренность на земле, поскольку правую и левую тележки можно было притормаживать раздельно. Внедрения тормозов на серийных ТБ-3 УВВС требовало еще с марта 1933 г., и Главное управление авиационной промышленности (ГУАП) с этим соглашалось, но, как видим, не торопилось претворять в жизнь.
С 27 сентября по 6 октября 1933 г. опытный самолет проходил заводские испытания, а с 19 октября — государственные. В НИИ ВВС машина почему-то получила прозвище «Торгсин». Испытания показали, что летные характеристики резко улучшились, несмотря на прирост взлетного веса (на 1460 кг). Вариант с М-34Р приняли к серийной постройке как эталон на 1934 г., несмотря на то, что двигатели и винтомоторная группа в целом не соответствовали требованиям, предъявлявшимся по надежности.
Фактически же самолет-эталон, полностью аналогичный машинам первой серии, появился только в середине мая 1934 г. Задержка была связана с отсутствием ряда агрегатов новой мотоустановки, только осваивавшихся заводами-поставщиками, например водомасляных радиаторов. Затем последовали повторные заводские испытания, основной целью которых являлась отладка винтомоторной группы.
Серийные ТБ-3 с моторами М-34Р (первым являлся самолет № 22451) имели целый ряд отличий от опытной машины: костыль заменили хвостовым колесом, заполненным пенорезиной (гусматиком), ликвидировали входную дверь на правом борту (теперь экипаж пользовался входным люком снизу в носовой части), сняли коки винтов, ввели триммер на руле направления, после чего компенсирующий механизм
Существенно изменилось бомбовое вооружение. Вместо старых балок Дер-13, Дер-15 и Дер-16 установили на тех же местах новые Дер-23, Дер- 25 и Дер-26 (их приняли на вооружение в марте 1934 г.). Подкрыльные Дер-23 по конструкции мало отличались от Дер-13, а вот подфюзеляжные Дер-25 и Дер-26 по сравнению с предшественницами сильно укоротили, что дало возможность использовать кассеты Дер-9 без снятия бомбодержателей наружной подвески. Комплектация Дер-9 тоже изменилась. Если раньше на самолете стояли четыре одинаковых Дер-9, каждая с семью замками (всего можно было подвесить 28 бомб), то теперь монтировали две кассеты с семью и две — с шестью замками (бомб всего получалось 26). А главное, все бомбодержатели электрифицировали. Бомбы теперь удерживались замками электропиротехнического типа, срабатывавшими по сигналу от электробомбосбрасывателя ЭСБР-2. Старый механический Сбр-9 оставили как запасной.
ТБ-3 с моторами М-34Р в документах иногда именовали ТБ-ЗР. Машины этой модификации выпускались заводом № 22 в 1934–1935 гг. Выпуск самолетов сдерживался нехваткой турелей, радиаторов, бомбосбрасывателей; субподрядчики поставляли некондиционные тормозные колеса. Тем не менее, из 150 заказанных на 20 декабря 1934 г. завод закончил сборку 131 ТБ-ЗР, из них 109 уже облетали. Но сдали значительно меньше — 55, поскольку военная приемка не пропускала недоукомплектованные самолеты. Доходило до того, что с уже облетанного бомбардировщика снимали винты, чтобы поставить на вышедшую из цеха машину. В итоге положение привлекло внимание НКВД и 27 декабря 1934 г. уполномоченный госбезопасности докладывал: «…находятся законсервированными около 120 самолетов ТБ-3 М-34Р, из коих 118 стоят на заводском аэродроме».

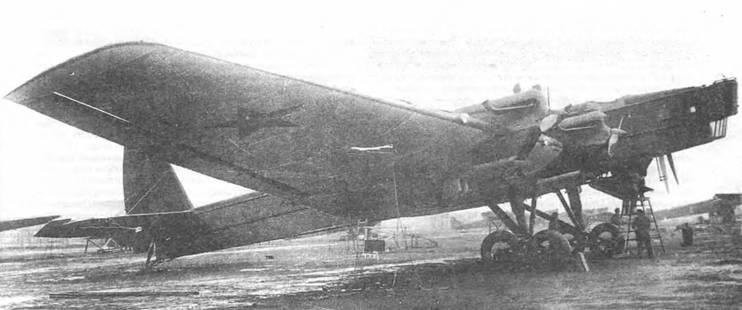

Обслуживание ТБ-3 для механиков никогда не было лёгким делом. Особенно с учетом 2- и 3-х этажной высоты расположения многих узлов и агрегатов.
В январе 1935 г. на ТБ-ЗР начали перевооружать две эскадрильи 2-й ТБАБ на аэродроме Едрово в Ленинградском военном округе. У самолетов сразу же начали отваливаться хвостовые колеса — проявилась слабость вилки. Так называемый паук крепления отрывался от обшивки и 15-го шпангоута. Подобные случаи происходили и в других воинских частях, получивших новые машины. В Подмосковье произошли четыре поломки подряд: одна — 25 февраля, другая — 1 марта (при этом разрушились и кронштейны крепления киля у колонки), а 4 марта — сразу на двух бомбардировщиках авиабригады Военно-воздушной академии. В последней началась повальная проверка хвостового оперения новых ТБ-3, что выявило массовую деформацию обшивки, выпучивание задних стенок килей.
5 марта специальная комиссия обследовала все ТБ-ЗР, сданные, но еще не отправленные с завода. Из 27 осмотренных повреждения нашли на 16. УВВС запретило полеты во всех трех бригадах, успевших получить новую технику — в Кречевицах, Едрове и на базе академии. Приостановили приемку самолетов на заводе и перегонку в части уже сданных.
К ответу призвали ЦАГИ. Прибывшему на завод В.М.Петлякову пришлось признать ошибочным расчет на прочность узлов вертикального оперения. Оперение усилили и бомбардировщики вновь пошли в войска. Но неприятности с хвостовым колесом на этом не кончились. В ноябре 1935 г. из 9-й ТБАБ (Сеща) сообщали, что у двух ТБ-ЗР развалился узел крепления амортизатора колеса, а на семи машинах там же нашли трещины, а на шести — деформации. Поломки стойки костыльного колеса и конструктивно увязанного с ней 15-го шпангоута массово встречались и в 1936 г.
