Силовая установка первых двух самолетов представляла собой четыре ТРДД F105 (JT9D) производства фирмы «Пратт энд Уитни», обычных для модификации «Боинг- 747-200В». Третья машина оснащалась новыми двигателями F103-GE-100 (CF6-50E2), выпускавшимися фирмой «Дженерал Электрик». Позднее этими двигателями были оборудованы все самолеты типа Е-4.
Первый полет первого самолета Е-4А состоялся 13 июля 1973 г. В декабре того же года самолет был включен в боевой состав 1-й эскадрильи ВКП 1-го смешанного авиационного крыла, дислоцированного на авиабазе Эндрюс. В мае и сентябре 1974 г. к нему добавились еще два самолета
С начала 1982 г., в соответствии с планом, на всех самолетах Е-4А были проведены работы по переоборудованию их в вариант Е-4В. Самолеты получили новое радиоэлектронное оборудование, двигатели F103- GE-100 (первые две машины) и приемники системы дозаправки топливом в воздухе. На переоснащение одной машины уходил год. Первый самолет Е-4В, переоборудованный из Е-4А вернулся в 1-ю эскадрилью ВКП 55- го СтРАКр в июне 1983 г., второй — в мае 1984 г., а третий — в январе 1985 г.
Е-4В. Программа 481В предусматривала постройку четвертого самолета-ВКП КНШ сразу в усовершенствованном варианте Е-4В. Этот самолет (сер. № 75-0125) поступил в опытную эксплуатацию с неполным составом БРЭО в августе 1974 г… С января 1980 г. самолет начал нести боевое дежурство в составе 1-й эскадрильи ВКП 55-го стратегического разведывательного авиакрыла.
Е-4В отличался от предшествующей модификации усовершенствованным радиосвязным оборудованием, новыми системами обработки, отображения и передачи информации, а также наличием топливоприемника системы дозаправки топливом воздухе, расположенного в носовой части фюзеляжа самолета. Наличие системы дозаправки топливом давало возможность самолету непрерывно находится в воздухе в течение 72 часов.
Силовая установка состояла из четырех двухконтурных двигателей F103-GE-100, развивавших максимальную тягу 23.625 кгс. Взлетная масса самолета — 360 т. Максимальная скорость составила 960 км/ч. Практический потолок — 12.000 м. Дальность полета без дозаправки в воздухе достигала 11.000 км.
Воздушным командный пункт Комитета Начальников Штабов Е-4А (сер. № 74-0787) из состава 1-й эскадрильи ВКП 55-го стракр. 1983 г.
Компоновка пассажирской кабины воздушного командного пункта Комитета Начальников Ш табов Е-4В.

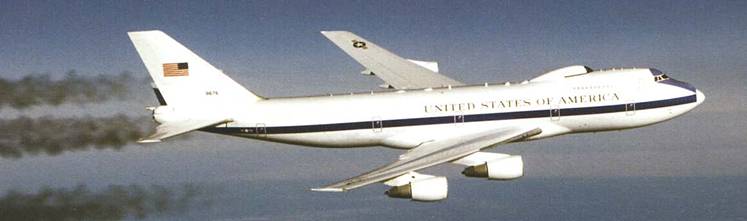

Воздушный командный пункт КНШ Е-4В (сер. № 73-1676) из состава 1-й эскадрильи ВКП 55-го стракр. 1 декабря 1984 г.
Самолет Е-4В оснащен УКВ радиостанциями AN/ARC-89(V), AN/ARC-150, AN/ARC- 164(V), AN/ARC-196 и AN/ARC-513. Кроме того, на борту имеются коротковолновая станция AN/ARC-58 и аппаратура резервной системы СДВ связи с передатчиком мощностью 200 кВт, использующая буксируемую антенну длиной
Воздушный командный пункт располагает радиостанциями систем спутниковой УКВ связи AFSATC0M и MILSTAR, а также радиостанцией спутниковой СВЧ связи AN/ASC-24. Последняя предназначена для работы в стратегических многоканальных спутниковых системах связи DSCS-2 и DSCS-3. Она обеспечивает передачу речевых, телеграфных сообщений и данных в цифровой форме. Диапазон используемых радиочастот составляет 7–8 ГГп. Мощность передатчика — 11 кВт. Параболическая антенна радиостанции AN/ASC-24 диаметром 91 см установлена под обтекателем в верхней части фюзеляжа самолета.
На борту ВКП Е-4В установлены оконечные устройства отображения системы предупреждения о ракетном нападении. Самолет оснащен также аппаратурой системы управления пуском МБР ALCS. Наличие этой аппаратуры позволяет производить пуски межконтинентальных баллистических ракет, а также перенацеливать их, непосредственно с борта самолета, минуя промежуточные пункты управления. Как и самолет-ВКП предыдущего поколения ЕС-135С, Е-4В оснащен аппаратурой AN/ASQ-121 HARDS.
В 1982–1985 гг. в вариант Е-4В были переоборудованы три ранее изготовленных самолета Е-4А.
Один из четырех самолетов-ВКП КНШ несет постоянное боевое дежурство на авиабазе Эндрюс в состоянии 15-минутной готовности к взлету. Позывной дежурного борта — «Nightwatch». Численность оперативной группы, находящейся на борту самолета при несении им боевого дежурства на земле составляет 30 человек. Полная вместимость самолета — 114 человек.
Помимо несения боевого дежурства на земле, самолеты Е-4 привлекаются к сопровождению самолета президента США при совершении последним длительных перелетов. В период нахождения президента США за рубежом один из воздушных командных пунктов КНШ базируется на близлежащей американской авиабазе. Во всех этих случаях перед экипажем самолета-ВКП ставится задача поддержания постоянной связи между президентом и командными центрами вооруженных сил США, обеспечивая при необходимости через находящуюся на борту воздушного командного пункта оперативную группу Объединенного штаба КНШ доведение распоряжений президента до всех необходимых органов управления вооруженными силами.
В настоящее время все четыре самолета Е-4В продолжают находиться на вооружении военно-воздушных сил США. Они входят в состав 1-й эскадрильи ВКП 55-го авиационного крыла 8-й воздушной армии боевого авиационного командования ВВС США. В связи со снижением уровня военной опасности по окончании «холодной войны» боеготовность парка самолетов-ВКП комитета начальников штабов вооруженных сил США была в известной мере понижена. Круг задач, решаемых этими самолетами, расширился. С 1994 г. Е-4В, именуемые теперь в США NAOC (National Airborne Operations Center), используются, помимо своего основного предназначения, в качестве мобильных пунктов управления оперативных групп Федерального агентства по действиям в чрезвычайных ситуациях FEMA (Federal Emergency Management Agency), обеспечивающих работу этих групп (на земле) непосредственно в зонах чрезвычайных ситуаций мирного времени. Кроме того, эти самолеты часто привлекаются к выполнению ответственных перевозок в интересах министерства обороны Соединенных Штатов.
