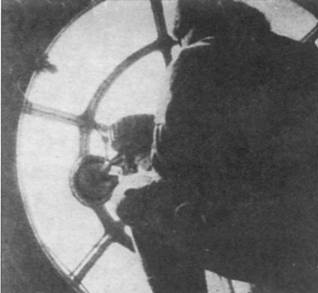

Кормовая турель G4M1, оснащенная 20-мм автоматической пушкой «Мэгуми» Тип 99-1 считалась весьма эффективным оборонительным средством в течение всей войны на Тихом океане

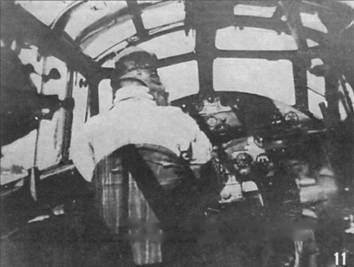

Штурман в носовой кабине. Благодаря вращающемуся конусу, носовая пулеметная установка G4M1 имела очень большой сектор обстрела

в отличие от от огневых точек данного типа у большинства других бомбардировщиков

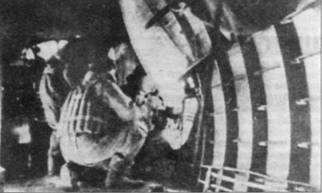

Бортовой стрелок экипажа G4M1 в спасательном жилете и оружейник из наземного персонала проверяют бортовой пулемет Тип 92 в боковой огневой точке самолета.

Хвостовое оперение свободнонесущее, однокилевое. Стабилизатор (размах – 10,0 м) состоит из трех частей (центроплана и отъемных консолей), на рулях имеются управляемые триммеры. Конструкция металлическая, однолонжеронная (лонжерон крепится к шпангоуту №35), с полотняной обшивкой рулей. Площадь рулей 3,02 м г, углы отклонения: вверх 20°, вниз 25°. Киль состоит из двух частей (нижняя крепится к фюзеляжу, верхняя отъемная. Конструкция металлическая, с полотняной обшивкой руля направления. На руле управляемый триммер. Площадь руля 1,82 м г, углы отклонения: +/-30°.

Силовая установка – два звездообразных двухрядных 14-цилиндровых двигателя воздушного охлаждения «Касей»11. Взлетная мощность 1530 л.с./2450 об/мин на второй скорости нагнетателя, максимальная мощность 1410 л.с./2350 об/мин на 2000 м и 1340 л.с./2350 об/мин на 4000 м. Двигатель оснащен двухскоростным одноступенчатым нагнетателем. Вес 632 кг. Передаточное число редуктора 0,684. Двигатели через генераторы постоянного тока обеспечивают работу приводов шасси и закрылков и других систем и оборудования. Винты «Сумитомо Гамильтон» с механизмом постоянных оборотов CS-3B, трехлопастные, металлические. Диаметр 3,4 м, пределы изменения шага 20-40°, вес 175 кг.

Капоты двигателей – типа NACA, с регулируемыми створками выходной щели. Выхлопные коллекторы – отдельные для каждого ряда цилиндров, выхлопные трубы выведены на верхнюю поверхность мотогондолы. Маслорадиаторы тоннельные, установлены внутри капотов. Съемные маслобаки расположены с обеих сторон от мотогондол (емкость баков для одного двигателя – 150 л) и образуют переднюю кромку внутренних консолей.

Топливная система состоит из восьми непротектированных баков общей емкостью 4780 л, размещенных между лонжеронами крыла, а также топливопроводов и электробензонасосов. Два бака емкостью по 690 л расположены в центроплане (внутри фюзеляжа); во внутренних консолях крыла (между фюзеляжем и мотогондолой) смонтированы 630-литровые; еще по два бака емкостью 640 и 430 л находятся между мотогондолой и стыком с внешней консолью. Заправочные горловины расположены на верхней поверхности крыла, снизу имеются люки для осмотра баков.

Шасси убирающееся, с хвостовым колесом. Основные стойки крепятся к переднему лонжерону крыла и полностью убираются в мотогондолы вперед электроприводом. Аварийный выпуск – за счет веса и набегающего потока воздуха. Амортизация основных стоек – масляно-пневматическая. Колеса (пневматик 1200x400 мм) оснащены тормозами. Хвостовое колесо (пневматик 500x180 мм) – свободноориентирующееся, со стопором, убирается в фюзеляж, но на практике силовой привод снимался и стойка фиксировалась в выпущенном положении.

Бомбовое и торпедное вооружение (максимальным весом до 1000 кг) размещается

в отсеке вооружения (между шпангоутами

№9 и №22). Створки, закрывающие отсек снизу, используются только в отсутствие подвешенного вооружения (при перегонке самолета или разведывательном вылете) и служат в качестве обтекателя. При подвеске торпеды, а также 800- и 500-кг бомб, створки частично демонтировались. При этом вырез выступающей части для 800- и 500-кг бомб был одинаковым, а для торпеды имел соответствующую длину, равную длине бомбоотсека. Для снижения турбулентности воздушного потока и улучшения отделения бомб (при сбросе) в задней части отсека может устанавливаться дефлектор. При подвеске торпеды Тип 91 Кай 7, массой 1055 кг оборудование самолета обеспечивало подводку к ней электричества и сжатого воздуха (для раскрутки гироскопов механизмов наведения, приводов и двигателя). Бомбы подвешиваются только горизонтально, варианты бомбовой нагрузки: 1x800 кг, 1x500 кг, 4x250 кг или 12x60кг (в последнем случае бомбы крепились на двух балках-мостах – два ряда по три бомбы на каждом; передний мост крепился к шпангоутам №10 и №14, а задний – №15 и №19).

Стрелковое оборонительное вооружение состояло из четырех (и двух запасных) пулеметов калибра 7,69 мм и пушки калибра 20 мм. Пулеметы размещались в кабине штурмана, верхнем блистере и двух боковых блистерах. Пулеметы Морской Тип 92 представляли копию английского пулемета «Виккерс» того же калибра и оснащались дисковыми магазинами емкостью 97 патронов (могли использоваться и магазины на 47 патронов). Пулемет штурмана крепился в шаровой установке (яблоке), установленной асимметрично во вращающемся конусе, что позволяло увеличить углы обстрела. Вращение переднего конуса осуществлялось электромотором, управляемым специальной рукояткой. Углы отклонения (без учета поворота конуса): по вертикали 75°, по горизонтали 60°. Боезапас – семь магазинов. На потолке кабины штурмана мог крепиться запасной пулемет.

Блистер верхней стрелковой точки состоял из переднего обтекателя и задней подвижной части (перед стрельбой ее поворачивали вокруг продольной оси и она убиралась под пулемет). Пулемет крепился к поперечной направляющей, что позволяло перекидывать его с одного борта на другой. Углы обстрела: по вертикали 70°, по горизонтали +/-35°. Боезапас – семь дисковых магазинов по 97 патронов'в каждом. Боковые блистеры по конструкции подобны верхнему, углы обстрела: по горизонтали 90°, по вертикали – +/-60°. Боезапас – шесть магазинов (для каждого). На потолке между блистерами мог крепиться еще один запасной пулемет.

Пушка «Мегуми» Специальный Морской Тип 99 модель 1, размещенная в хвосте самолета крепилась к специальной качающейся (в вертикальной плоскости по тангажу) установке, позволявшей стрелку при наведении в вертикальной плоскости сохранять неизменное положение относительно пушки. Одновременно эта установка вместе с хвостовым прозрачным обтекателем могла вручную вращаться вокруг продольной оси. Боезапас – восемь барабанов по 45 снарядов в каждом размещался справа сзади стрелка и подавался к нему по специальной транспортерной ленте. Углы обстрела пушки: по вертикали +/-35°, по горизонтали +/-35° (за счет вращения хвостового конуса).

В РЯДУ СОВРЕМЕННИКОВ

Появившаяся в ходе Первой Мировой войны торпедоносная авиация быстро зарекомендовала себя как достаточно эффективное средство борьбы с надводными кораблями противника. К тому же, благодаря значительной грузоподъемности, самолеты- торпедоносцы можно было использовать в качестве бомбардировщиков, разведчиков, минных заградителей или противолодочных. Надо сказать, что признавая торпедоносцы весьма важным боевым средством, конструкторы не слишком-то стремились улучшать их летные данные. Долгое время основная масса машин этого класса была представлена расчалочными бипланами, среди которых советский двухмоторный моноплан ТБ-1 конструкции А.Н.Туполева выглядел как прекрасный лебедь среди стаи уток.
