На Девятом Международном географическом конгрессе в Женеве в июле 1908 г. американский делегат доктор Дэвид Т. Дэй представил несколько резолюций, заранее подготовленных Генри Ганнетом из Геологической службы США. Суть резолюций заключалась в рекомендации: конгресс должен был приложить серьезные усилия и прийти к соглашению по всем существенным деталям проекта Международной карты; эти детали следовало представить правительствам различных государств с предложением собрать международную конференцию, которая была бы уполномочена действовать в соответствии с этим планом. «Резолюции были приняты, комитет назначен, детали плана разработаны и одобрены». После этого британское правительство выслало Австралии, Венгрии, Франции, Германии, Италии, Японии, России, Испании и Соединенным Штатам предложения прислать на международную конференцию в ноябре 1909 г. делегатов, уполномоченных проводить в жизнь план создания стандартной Международной карты мира. Все страны, за исключением Японии, отозвались на это предложение, и 22 делегата собрались в британском министерстве иностранных дел для подробного обсуждения вопроса. Один за другим острые места резолюций, принятых Международным конгрессом, обсуждались по-английски, по-французски или по-немецки, в зависимости от настроения.
Международная карта, более известная как «Карта 1/М», или «Миллионная карта» (1 дюйм = 15,78 мили) была задумана как идеальная по точности и удобству и свободная от всех лишних украшений и никчемностей. Должна была получиться карта, которую сможет «прочесть» представитель любой страны, участвующей в ее создании, и вообще любой человек, владеющий ключом к системе. Эта карта должна была стать базовой во всех отношениях. Она представлялась топографической картинкой, на которую простой допечаткой можно накладывать любое количество специализированной информации – географической, геологической, политической или экономической. На самой базовой карте должны быть показаны такие особенности местности, как водные артерии и большие водные пространства, города и селения, железные и автомобильные дороги, политические границы и особенности топографии. Фундаментальные возражения, выдвинутые делегациями Франции и Англии, удалось разрешить при помощи третейских судей; было решено, что начальный меридиан карты 1/М будет проходить через угломерный инструмент Гринвичской обсерватории, но официальной системой мер для расстояний и высот на карте будет метрическая система – с оговоркой, что при отражении расстояний страна, занимающаяся картированием данного региона, может включить в карту и местные меры длины (английские футы или русские версты). Широты решено было измерять, а листы карты нумеровать от экватора. Политические границы следовало игнорировать. Каждый лист должен был покрывать территорию размером 4 градуса по широте на 6 градусов по долготе; однако к северу от 60° с. ш. и к югу от 60° ю. ш. допускалось объединение двух или более соседних листов одной широтной зоны, так чтобы получившийся лист покрывал 12, 18 или больше градусов долготы. На каждом листе должен был присутствовать французский заголовок «CARTE INTERNATIONALE DU MONDE AU 1 000 000 е», а под ним перевод заголовка на язык страны, публикующей данный лист.
В отношении проекции были приняты следующие решения:
а) Необходимо, чтобы проекция отвечала следующим условиям:
1) меридианы должны изображаться прямыми линиями;
2) параллели должны представлять собой дуги окружностей, центры которых лежат на продолжении центрального меридиана (Лондон, 1909).
б) Ввиду того факта, что в предполагаемом масштабе существует несколько подходящих проекций, незначительно отличающихся друг от друга, а сжатие и расширение бумаги оказывает влияние на все расстояния на карте и не дает ей быть в точности ортоморфической или эквивалентной, нет необходимости уделять большое внимание выбору проекции, которая позволит добиться наилучшей эквивалентности и соответствия формы. Поэтому достигнуто соглашение выбрать ту проекцию, которую несложно строить и которая позволяет точно совместить каждый лист с четырьмя соседними листами.
Этим двум требованиям соответствует модифицированная коническая проекция, где меридианы отражены прямыми линиями (Лондон, 1909).

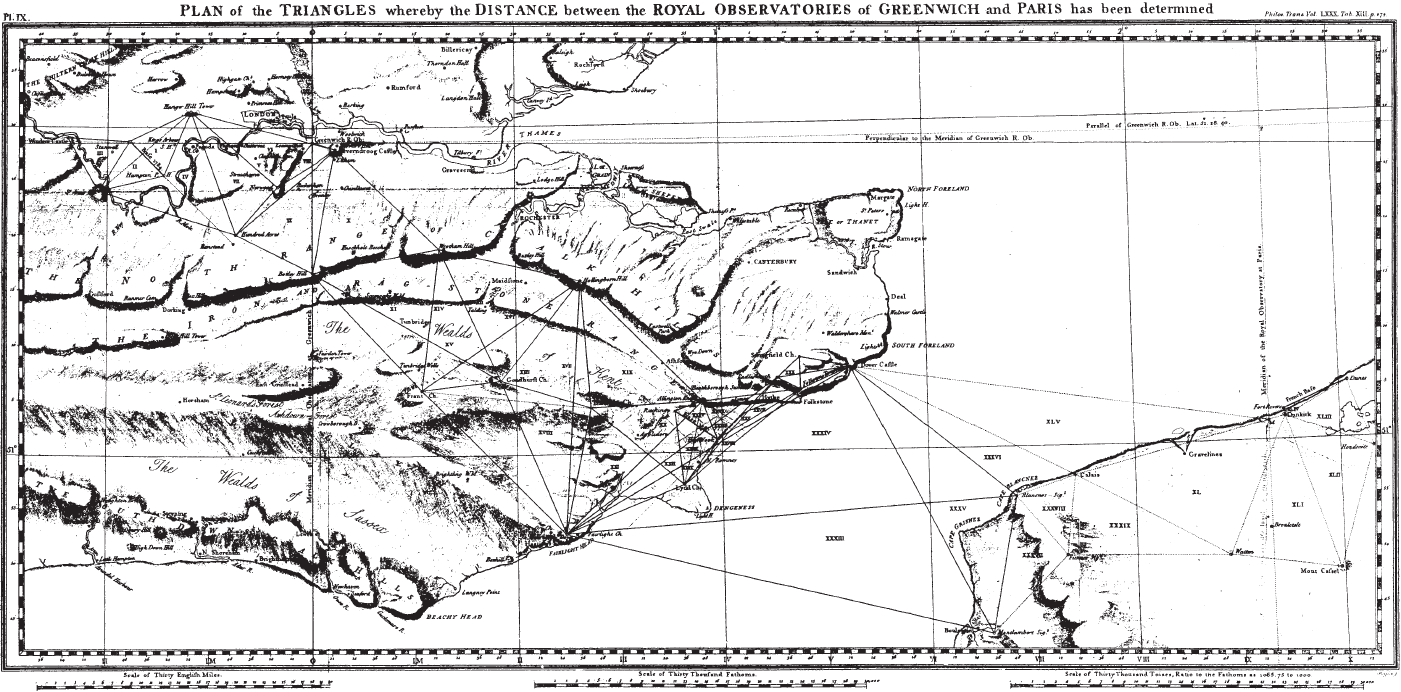

Пролив Ла-Манш. Показана триангуляционная цепочка, снятая под руководством генерала Уильяма Роя между меридианами Гринвича и Парижа

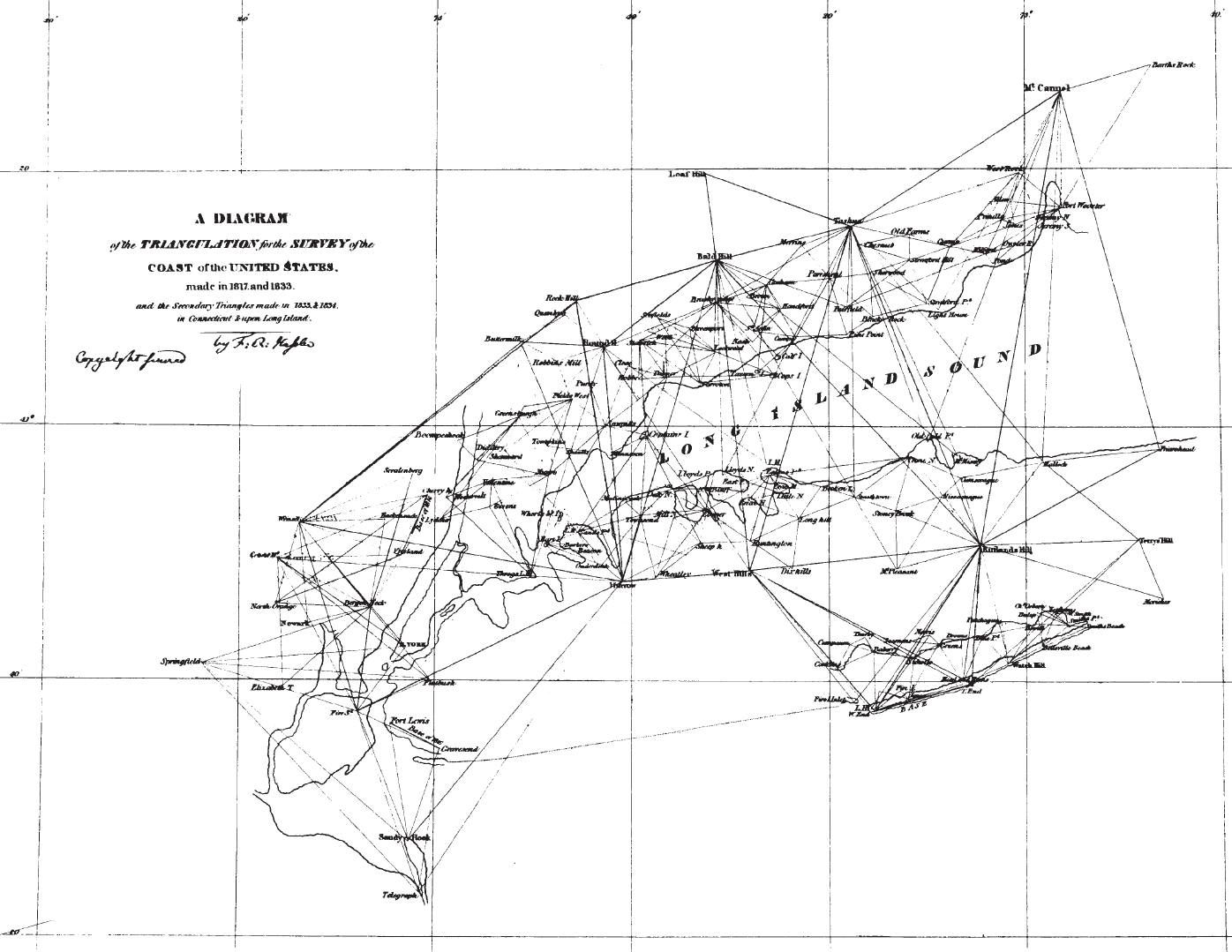

Первая картографическая операция Береговой топографической службы США (ныне Береговой и геодезической службы) была проведена в окрестности пролива Лонг-Айленд под руководством Фердинанда Рудольфа Хасслера, первого руководителя службы

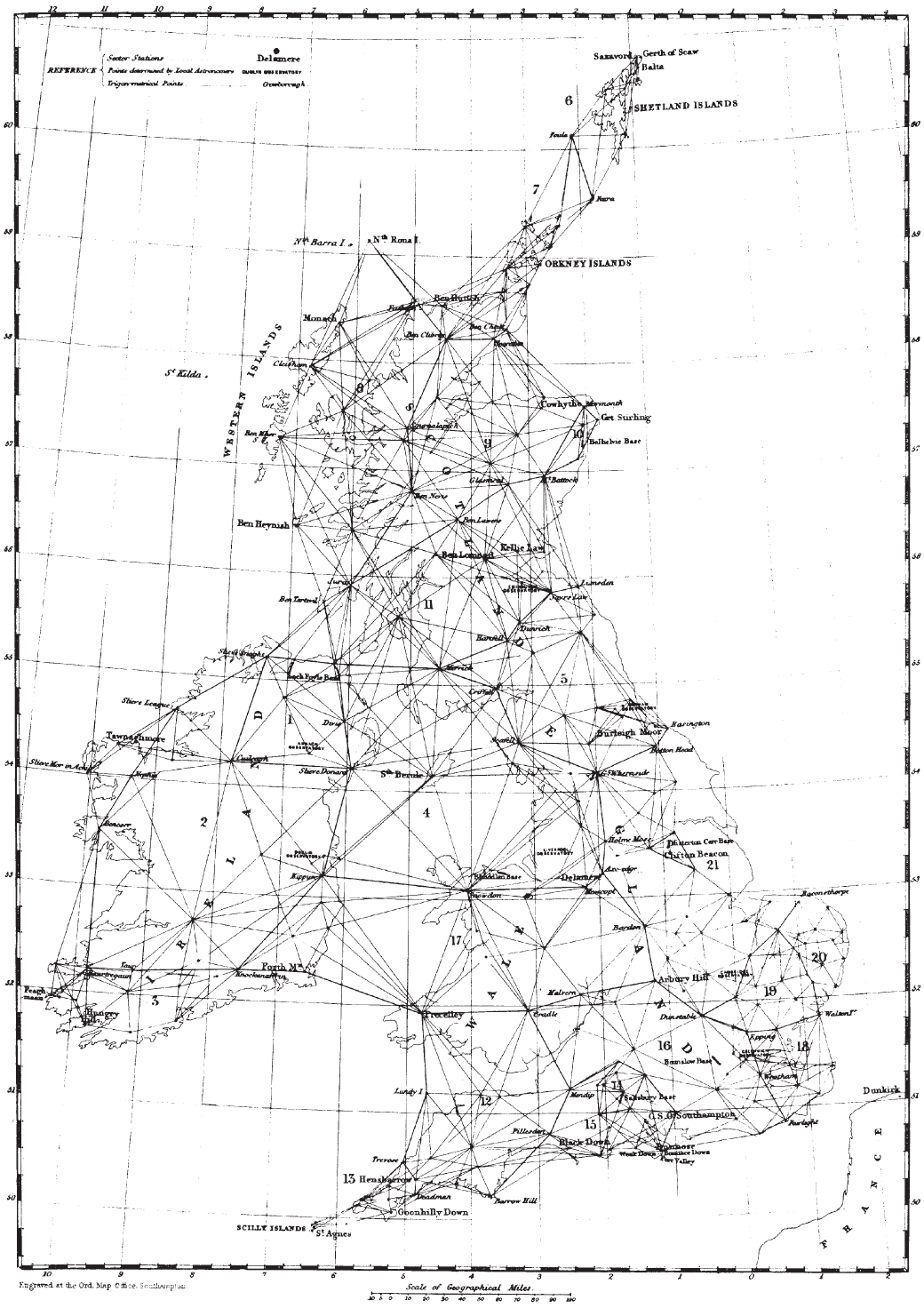

На карте Британских островов, опубликованной в 1858 г., представлены результаты первой официальной съемки
В 1885 г. только на затемненные районы Европы и Азии существовали топографические карты
Карта должна была быть гипсометрической, то есть последовательные высоты на ней должны были отображаться системой цветовых оттенков; а значит, каждой из стран-участниц была необходима цветная шкала. Существовала, однако, вероятность того, что некоторые издания карты будут выходить в черно-белом варианте, без цветовых оттенков. На
Для написания и транслитерации названий на карте 1/М были также сформулированы строгие правила. Использовать разрешалось только латинский алфавит; на каждом листе карты должна была присутствовать таблица с латинскими буквами, которые наилучшим образом представляли на трех официальных языках фонетическое значение букв в названиях на этом листе. Такую политику не слишком просто оказалось сформулировать, а интерпретировать ее некоторым странам было еще сложнее. Не менее трудно было принять решение по поводу написания географических названий – ведь писать необходимо было, как уже говорилось, исключительно латинскими буквами. Написание названий предполагалось брать такое же, как и на официальных картах страны или стран, представленных на данном листе. Так, Флоренция должна была выглядеть как Firenze, Флашинг – Vlissingen, Вена – Wien и т. д. И хотя на карте не должно было быть арабского, греческого, персидского, русского или турецкого письма, при транслитерации всех подобных языков необходимо было решать множество запутанных проблем. В восточных алфавитах множество согласных, не имеющих точных эквивалентов в латинском алфавите; кроме того, на письме там обычно пропускаются гласные, отчего с европейской точки зрения часто невозможно определить вероятную первоначальную форму. Оказалось, что во многих случаях транслитерация не является «обратимым процессом при имеющихся данных и буквах». Страны, не имеющие алфавита, но имеющие тем не менее почтовую или таможенную службу, где используется латинский алфавит, должны были принять то написание названий, которым пользовались эти службы. Колонии и протектораты должны были использовать написание принятое в метрополии.
Листы карты 1/М должны быть организованы следующим образом. 60 листов обогнут Землю по экватору и 22,5 листа покроют расстояние от экватора до полюса. Исполнение круговой карты, покрывающей полярные районы к северу от 88-й параллели, было поручено Соединенным Штатам. Для представления мира в целом по плану карты 1/М потребовалось бы 2642 листа, но, поскольку три четверти земной поверхности составляет океан, карта или атлас 1/М, по предварительным оценкам, будут содержать не более 1500 листов, а быть может, и меньше, даже с учетом океанских островов. К 1934 г. оценка количества листов уменьшилась до 840.
Процесс создания Международной карты мира повторил в миниатюре всю историю картографии с ее многочисленными загибами. Это свидетельство вечного нежелания человека что-либо менять, его поглощенности исключительно собственными делами. На Парижской конференции 1913 г. было образовано Центральное бюро; с общего согласия оно обосновалось в офисе Государственной топографической службы в Саутгемптоне, в Англии. Там предполагалось готовить Международную карту мира для блага всех стран. Бюро практически не успело начать действовать, как вспыхнула Первая мировая война. Официальный буклет с резолюциями Международного комитета по карте и правилами составления и издания карты 1/М успел выйти из печати, но еще не был отправлен никому из подписчиков. Работа над самой картой сразу прекратилась. Тем не менее война лишь подчеркнула необходимость такой карты.
Парадоксально, но, как указывал еще генерал Рой, если для проведения точной топографической съемки страны необходимо состояние полного мира, «случается, что если страну еще не снимали или она вообще плохо известна, то состояние войны обычно стимулирует первоначальное развитие ее географии…». Без сомнения, Первая мировая война подтолкнула производство карт масштаба 1:1 000 000, как и других масштабов, – нужно было воевать, и карты были настоятельно необходимы. Соответствие международным картографическим стандартам, несмотря на всю желательность, было отставлено в сторону в пользу сиюминутных нужд вооруженных сил каждой страны. На момент начала войны было опубликовано всего 8 листов Международной карты. «Для всех практических целей Carte Internationale du Monde au Millionieme была настолько неполна, что могла иметь только очень ограниченное применение». Каждая страна делала что могла, а у Германии и Австро-Венгрии это получалось лучше, чем у большинства, так как они были лучше подготовлены заранее. Многие страны вынуждены были выпустить «предварительную» серию карт Европейского театра военных действий, названную так в знак уважения к Международной карте; некоторые из ее принципов и стандартов в этих «временных» картах соблюдались, другие нет. Из множества хороших европейских карт, вышедших до 1914 г., очень немногие годились для военных целей без предварительной переработки. На крупномасштабных картах было так много деталей, что уменьшать их фотографически не имело смысла, а карты меньших масштабов, увеличенные фотографически, нужно было еще заполнять нужной информацией; а там, где важна точность, такой порядок работ очень не рекомендуется.
«Война и ее последствия, – писал полковник Клоуз, – оказали в целом негативное влияние на все международные проекты». Карту 1/М тоже следует включить в эту категорию. Центральное бюро в Саутгемптоне в 1914 г. было закрыто на неопределенный срок; реорганизовано оно было только после Третьей Международной конференции в Париже в 1919 г. В декабре этого года всем заинтересованным странам было разослано циркулярное письмо с просьбой сообщить в Центральное бюро о том, какие листы – если такие есть – были подготовлены и опубликованы за время войны. Связь между странами все еще была очень ненадежной, и некоторые письма, очевидно, до адресатов не дошли или просто остались без ответа. Письма были разосланы еще раз в октябре 1920 г., а последний ответ Центральное бюро получило в марте 1921 г.
