Истребитель И-16
Шрифт:
Вид снизу на центроплан И-16 тип 5.
Полные виды — И-16 тип 10.
Вид
Фрагмент капота с выемками для уборки лыж. Был идентичен для тип 10 и тип 17.
УТИ-2 (тип 14).
УТИ-4 (тип 15).
УТИ-4Б (тип 15Б).
УТИ-4 (тип 15).
УТИ-4Б (тип 15Б).
«Звено СПБ» ТБ-3 + 2И-16.
«Подвеска» — ТБ-3 + И-16.
«Звено СПБ», Вид слева.
И-16 тип 5 для системы «Звено-6», подвешиваемый под ТБ-3 на земле.
И-16 тип 5 с фермой-захватом для подцепки в воздухе.
И-16В тип 18 с двигателем М-62 на лыжах Р-39.
И-16 тип 28 с двигателем М-63.
И-16 тип 24, оборудованный кинофотопулеметом ПАУ-22. Тросовая антенна нестандартна.
И-16 тип 24 «СПБ«.
И-16 тип 11 (штурмовик завода №21).
И-16В с М-62.
И-16В с М-25.

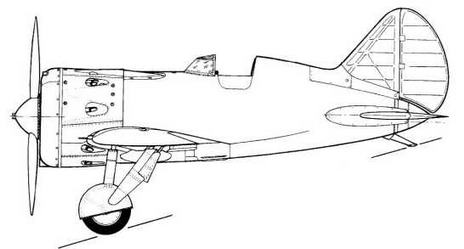

Вид

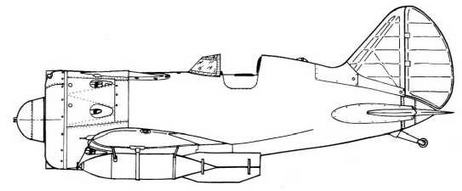

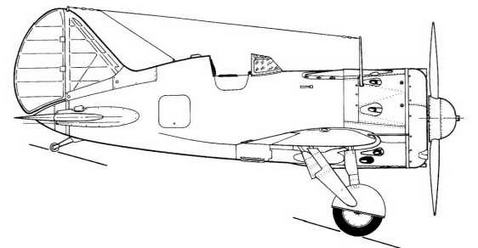

Вид справа И-16 тип 29 с прилегающими подвесными баками.
Кинофотопулемет ПАУ-22 (М1/36)
Строй И-16 тип 24, окрашенных в серебристый матовый цвет.
Dull silver I-16 type 24
Серийные номера на вертикальном оперении И-16 выпуска 39 завода.
Serial numbers on The fins of I-16 manufactured at production Plant .№39
Окраска, нанесение знаков и надписей
В главе «Техническое описание» кратко перечислен порядок подготовки фюзеляжа к покраске. Последней операцией при этом являлось покрытие нитролаком АПЛ серебристого цвета. Отъемные части крыльев в сборе с элеронами, вертикальное и горизонтальное оперение па сборку обычно попадали уже окрашенными в защитные цвета. Капоты, лючки и обтекатели как правило на этом этапе не красились. Самолет ы, собранные из таких разноцветных частей представляли из себя весьма пестрое зрелище - в этом виде они обычно и отправлялись в первый полет. После облета летчиком-сдатчиком и устранения отмеченных последним неисправностей и недостатков, новоиспеченный истребитель загонялся в малярку, где красился к стандартный темно-зеленый цвет сверху и светло-голубой снизу. Летом 1937 гола совместными решениями ГУАП и ВИЛМ было решено красить самолеты с монококовыми фюзеляжами полностью н матовый серебристый цвет. И действительно, такие И- 16 впоследствии встречались, однако большая часть по прежнему красилась темно-зеленой краской, теперь уже матовом. В последнем случае брюхо могло быть и серебристым.
Красные пятиконечные звезды наносились на верхнюю и нижнюю поверхность крыльев и борт фюзеляжа. Звезды встречались в основном двух типов блеклые без всякой окантовки и звезды в черной окантовке. Портовые номера для машин, базирующихся па территории Союза, наносились обычно на руле поворота, единого стандарта не было, поэтому качество прорисовки цифр зависело от вкуса и добросовестности командования части. После «испанской» войны номера часто стали наносить в виде огромных двузначных белых цифр па борту фюзеляжа в районе козырька кабины. Пилоты, прошедшие Испанию. утверждали, что такие номера хорошо заметны в воздухе и всегда помогают определить товарища в бою. Правилом это, к сожалению, не стало.
Эксплуатационной надписью на И-16 долгое время была одна — небольшая надпись «Брать здесь». нанесенная над красной чертой, опоясывающей низ фюзеляжа в районе 9-й рамы. Именно по центру этой красной черты следовало устанавливать брезентовый ремень для подъема хвоста самолета. С появлением подвесных баков прибавилась еще одна надпись — прямо на лобовой части бака, напротив дренажной трубки — «Перед вылетом снять колпачок». Серийные номера с высотой цифр 20-25 мм наносились следующим образом. Против номера на киле имелся номер на руле поворота, против номера на стабилизаторе — номер на руле высоты, против номера на крыле — номер на элероне.
Подбитый И-16 тип 5 летом 1941 года. Верх киля с "пилоткой" голубого или желтого цвета. (V.Koos)
Destroyed I-16 type 5 in summer 1941 The fin tip is lignt blue or yellow
И-16 с бортовым номером -96-. Период Великой Отечественной войны.
I-16 type 24 «96» during Great Patriotic war.
Вид на концевую часть крыла И-16 с двигателем М-22 производства московского авиазавода № 39. Элерон отсоединен. Виден серийный номер 123941. На переднем плане видны факелодержатели — пиротехнические устройства зажигающиеся при посадке в темное время.
