Как пишет В. В. Кошманов: «Ом знал о появлении работ Барлоу и Беккереля, в которых были описаны экспериментальные поиски закона электрических цепей. Знал он и о результатах, к которым пришли эти исследователи. Хотя и Ом, и Барлоу, и Беккерель в качестве регистрирующего прибора использовали магнитную стрелку, соблюдали особую тщательность в соединении цепи, и источник электрического тока в принципе был одной и той же конструкции, однако полученные ими результаты были различными. Истина упорно ускользала от исследователей. Необходимо было прежде всего устранить самый значительный источник погрешностей, каким, по мнению Ома, была гальваническая батарея.
Уже в своих первых опытах Ом заметил, что магнитное действие тока при замыкании цепи произвольной проволокой уменьшается со временем… Это снижение практически не

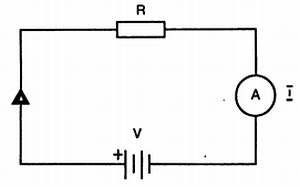

После опубликования первой статьи Ома немецкий физик Поггендорф посоветовал ему отказаться от химических элементов и воспользоваться термопарой медь-висмут, незадолго до этого введенной Зеебеком. Ом прислушался и повторил свои опыты, собрав установку с термоэлектрической батареей, во внешнюю цепь которой включались последовательно восемь медных проволок одинакового диаметра, но разной длины. Силу тока он измерял с помощью своего рода крутильных весов, образуемых магнитной стрелкой, подвешенной на металлической нити. Когда ток, параллельный стрелке, отклонял ее, Ом закручивал нить, на которой она была подвешена, пока стрелка не оказывалась в своем обычном положении — сила тока считалась пропорциональной углу, на который закручивалась нить. Ом пришел к выводу, что результаты опытов, проведенных с восемью различными проволоками, могут быть выражены уравнением: частное от а, деленного на X + В, где X означает интенсивность магнитного действия проводника, длина которого равна X, а А и В — константы, зависящие соответственно от возбуждающей силы и от сопротивления остальных частей цепи. Условия опыта были разные: заменялись сопротивления и термоэлектрические пары. Но результаты все равно сводились к приведенной выше формуле, которая очень просто переходит в известную нам, если заменить X силой тока, А — электродвижущей силой и В + X — общим сопротивлением цепи. Ом проводит опыты и с четырьмя латунными проволоками — результат тот же. «Отсюда следует важный вывод, — пишет Кошманов, — что найденная Омом формула, связывающая физические величины, характеризующие процесс протекания тока в проводнике, справедлива не только для проводников из меди. По этой формуле можно рассчитывать электрические цепи независимо от материала проводников, используемых при этом…
Кроме того, Ом установил, что постоянная В не зависит ни от возбуждающей силы, ни от длины включенной проволоки. Этот факт дает основание утверждать, что величина В характеризует неизменяемую часть цепи. Так как сложение в знаменателе полученной формулы возможно только для величин одинаковых наименований, то, следовательно, постоянная В, заключает Ом, должна характеризовать проводимость неизменяемой части цепи.
В последующих опытах Ом изучал влияние температуры проводников на их сопротивление. Он вносил исследуемые проводники в пламя, помещал их в воду с толченым льдом и убеждался, что электрическая проводимость проводников уменьшается с повышением температуры и увеличивается с понижением ее.
Получив свою знаменитую формулу, Ом пользуется ею для изучения действия мультипликатора Швейггера на отклонение стрелки и для изучения тока, который проходит во внешней цепи батареи элементов в зависимости от того, как они соединены — последовательно или параллельно. Таким образом, он объясняет, чем определяется внешний ток батареи, — вопрос, который был довольно темным для первых исследователей.
В 1826 году в журнале «Журнал физики и химии» выходит знаменитая статья Ома «Определение закона, по которому металлы проводят контактное электричество, вместе с наброском теории вольтаического аппарата и мультипликатора Швейггера». Появление этой публикации, содержащей результаты экспериментальных исследований в области электрических явлений, не произвело впечатления на ученых. Никто из них даже не мог предположить, что
В 1827 году в Берлине он опубликовал свой главный труд «Гальваническая цепь, разработанная математически». Ом вдохновлялся в своих исследованиях работой «Аналитическая теория тепла» (1822) Жана Батиста Фурье (1768–1830).
Ученый понял, что механизм «теплового потока», о котором говорит Фурье, аналогичен электрическому току в проводнике. И подобно тому, как в теории Фурье тепловой поток между двумя телами или между двумя точками одного и того же тела объясняется разницей температур, Ом объясняет возникновение электрического тока разницей «электроскопических сил» в двух точках проводника.
Ом вводит понятия и точные определения электродвижущей силы, или «электроскопической силы», по выражению самого ученого, электропроводности и силы тока. Выразив выведенный им закон в дифференциальной форме, приводимой современными авторами, Ом записывает его и в конечных величинах для частных случаев конкретных электрических цепей, из которых особенно важна термоэлектрическая цепь. Исходя из этого, он формулирует известные законы изменения электрического напряжения вдоль цепи.
Теоретические исследования Ома также остались незамеченными. Только в 1841 году его работа была переведена на английский язык, в 1847 году — на итальянский, а в 1860 — на французский. Раньше других зарубежных ученых закон Ома признали русские физики Ленц и Якоби. Они помогли и его международному признанию. При участии русских физиков 5 мая 1842 года Лондонское Королевское общество наградило Ома золотой медалью и избрало своим членом. Ом стал вторым ученым Германии, удостоенным такой чести.
Очень эмоционально отозвался о заслугах немецкого ученого его американский коллега Дж. Генри: «Когда я первый раз прочел теорию Ома, она мне показалась молнией, вдруг осветившей комнату, погруженную во мрак».
О значении исследований Ома точно сказал профессор физики Мюнхенского университета Е. Ломмель при открытии памятника ученому в 1895 году: «Открытие Ома было ярким факелом, осветившим ту область электричества, которая до него была окутана мраком. Ом указал единственно правильный путь через непроходимый лес непонятных фактов. Замечательные успехи в развитии электротехники, за которыми мы с удивлением наблюдали в последние десятилетия, могли быть достигнуты только на основе открытия Ома. Лишь тот в состоянии господствовать над силами природы и управлять ими, кто сумеет разгадать законы природы. Ом вырвал у природы так долго скрываемую тайну и передал ее в руки современников».
Глава 5
Мои первые самоделки
После изучения нудных на первый взгляд и нужных в жизни правил безопасности можно приступать и к созданию своей первой радиолюбительской самоделки. В старых самоучителях авторы всегда начинали практику с изготовления детекторного приемника. Мы пойдем другим путем, так как на сегодняшний день время детекторных приемников прошло.
Надеюсь, вы уже обзавелись всем необходимым: канифолью, припоем, паяльником, тестером. Наверное, раздобыли и пару деталей, для чего разобрали старый телевизор. Вот теперь можно приступать к созданию своей первой радиолюбительской конструкции.
Начнем, пожалуй, с самой простой. Она будет представлять собой своеобразный интерес для начинающего радиолюбителя — это схема вспышек на светодиоде (рис. 5.1).
Рис. 5.1. Принципиальная схема вспышек на светодиоде.
Данная схема может использоваться для индикации тревоги. Самоделка подключается к стабилизированному источнику питания с напряжением 12 В. Таким источником может быть блок питания с регулируемым напряжением на выходе, купленный на радиорынке. Стабилизированным источник питания называется потому, что содержит стабилизатор, который держит выходное напряжение на определенном уровне.
