Как освоить радиоэлектронику с нуля. Учимся собирать конструкции любой сложности

Дригалкин В. В.

Итак, приступим к сборке своего первого УНЧ. Собирать мы будем усилитель мощности на микросхеме фирмы Philips — TDA7050 (рис. 7.2).

Рис. 7.2. Внешний вид микросхемы TDA7050 и ее распиновка.

Она имеет прекрасные частотные характеристики, защиту от переполюсовки (если вдруг вы неправильно подключите питание, она не сгорит), низкое напряжение питания и потребляемый ток, абсолютно неприхотлива

в работе. TDA7050 — находка для разработчиков портативной радиоаппаратуры. Технические характеристики усилителей мощности на этой микросхеме вы можете увидеть ниже.

Номинальная выходная мощность: 2x75 мВт, 150 мВт в мостовом включении

Коэффициент нелинейных искажений не более: 10 %

Входное сопротивление: 2 мОм

Сопротивление нагрузки: 32 Ом на стереоканал

Потребляемый ток не более: 6 мА

Напряжение питания: 1,8–6 В

На принципиальной схеме (рис. 7.1) показаны два усилителя мощности.

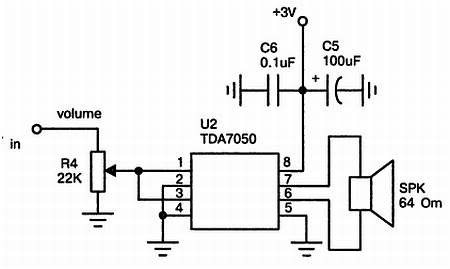

Рис. 7.1. Принципиальные схемы усилителей мощности на TDA7050.

На самой верхней схеме — стереофонический усилитель для наушников, в которых мы зачастую слушаем плеер, на нижней — монофонический (так называемое мостовое включение). На выходе подключена малогабаритная динамическая головка, что дает более мощный, громкий сигнал. Вы можете собрать любой из представленных усилителей. Так как питание УНЧ всего 3 В (две батарейки по 1,5 В, подключенные последовательно), его часто используют в плеерах.

Как видите, на схеме появилось новое обозначение. Это так называемый общий провод (или земля). Все выводы, отмеченные данным обозначением, необходимо соединить вместе и подключить к минусу питания.

В УНЧ использовано очень мало деталей: на входах усилителей стоят переменные резисторы R1 и R4, которыми регулируется громкость, на самой верхней схеме для регулирования громкости используется сдвоенный переменный резистор.

Большинство стереотелефонов (наушников) при воспроизведении сигналов сильно ослабляют низкие звуковые частоты. Чтобы компенсировать этот недостаток, многие фирмы вводят в свои изделия системы Bass Boost. Для желающих использовать подобное усовершенствование для улучшения качества звучания, на рис. 7.3 приведена принципиальная схема простого пассивного Bass Boost.

Рис. 7.З. Принципиальная схема Bass Boost.

На каждый канал соберите по одному такому устройству и подключите к выводам 2 и 3 микросхемы. Резистором R1 регулируется громкость, переключателем S1 — включение/выключение Bass Boost (на схеме выключено). Переключатель поставьте такой, чтобы включение/выключение эффекта было одновременно для двух стереоканалах.

УНЧ можно собрать навесным монтажом или на куске картона. При правильной сборке он начинает работать сразу. Для того чтобы на скорую руку проверить его работоспособность, подключите к усилителю питание и дотроньтесь пальцем до какого-нибудь входа. В наушниках или громкоговорителе вы услышите треск — это будет означать, что устройство работает. Подключив ко входу усилителя выход музыкального центра, звуковой платы компьютера или телевизора, вы сможете прослушивать звук на своем УНЧ.

Для

подключения источника сигнала к УНЧ используется экранированный провод (рис. 7.4). Такой провод позволяет избавиться от лишних шумов. Основной провод подсоединяется ко входу усилителя, а общий соответственно к общему проводу. Другой конец экранированного провода подсоединяется к выходу источника сигнала таким же образом.

Рис. 7.4. Внешний вид экранированного провода.

Собираем мощный автомобильный УНЧ

Простой, надежный и мощный усилитель (рис. 7.5) можно собрать на микросхеме Philips — TDA1552Q. Данный чип содержит встроенный стабилизатор напряжения, защиту от перегрева, короткого замыкания в нагрузке, переполюсовки питания. Технические характеристики усилителя мощности на TDA1552Q перечислены ниже.

Номинальная выходная мощность при напряжении питания 14,4 В: 2X22 Вт

Коэффициент нелинейных искажений не более: 10 %

Входное сопротивление: 60 кОм

Уровень собственных шумов не более: -80 дБ

Сопротивление нагрузки: 4–8 Ом

Напряжение питания: 6-18 В

Рис. 7.5. Принципиальная схема усилителя мощности нa TDA1552Q.

Компонентами СЗ и R1 задается время задержки подключения динамиков, что избавляет их от характерных хлопков при включении питания усилителя. Задержку можно регулировать, изменяя сопротивление резистора или емкость конденсатора.

Внешний вид микросхемы представлен на рис. 7.6.

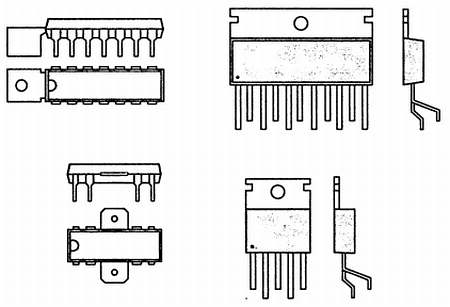

Рис. 7.6. Внешний вид микросхемы TDA1552Q и ее распиновка.

Обязательно привинтите микросхему к радиатору. Им может быть кусок алюминиевой пластины размером 120x50 мм. Чем больше радиатор, тем большую мощность будет отдавать микросхема в нагрузку, меньше перегреваться и ее внутренняя защита не будет срабатывать. Напряжение питания должно быть нестабилизированным, как уже упоминалось выше, микросхема содержит встроенный стабилизатор напряжения. В качестве источника питания подойдет автомобильный аккумулятор, для питания от него собственно и рассчитана данная микросхема. Но, если вы захотите использовать усилитель в домашнем обиходе, вам понадобится блок питания.

Блок питания усилителя может быть собран по схеме, представленной на рис. 7.7.

Рис. 7.7. Принципиальная схема блока питания усилителя.

Он не содержит стабилизатора, так как «зашит» в самой микросхеме. Вам понадобится сетевая вилка (X1, Х2) с проводом, предохранитель F1 на ток не более 1 А, трансформатор Т2 с первичной обмоткой 220 В с вторичной на 10–13 В, диодный мост D1 и конденсатор на большую емкость С1. И самое важное — провода питания идущие к микросхеме УНЧ, должны быть скручены, иначе при повышении громкости микросхему будет «заваливать» (на слух — это ужасные искажения).
