Предупреждение: если маленькая батарейка имеет напряжение 3 В, то для ее зарядки надо использовать две включенные последовательно батарейки по 1,5 В.
Номинальное значение на резисторах и конденсаторах принято обозначать на их корпусах условными буквенными и цифровыми знаками. Такое сокращение часто возникает из-за нехватки места на радиодетали.
Единицу сопротивления Ом сокращенно обозначают буквой Е, килоом — буквой К, мегаом — М.
Если номинальное сопротивление резистора выражают целым числом, то буквенное обозначение единицы измерения ставят после этого числа, например: ЗЗЕ (33 Ом), 47К (47 кОм), 10М (10 мОм). Когда же сопротивление резистора выражают десятичной дробью меньшим за единицу, то буквенное обозначение единицы измерения размещают перед числом, например: К22 (220 Ом), М47 (470 кОм). Выражая сопротивление резистора целым числом с десятичной дробью, целое число ставят впереди буквы, а десятичную дробь — после буквы, которая символизирует единицу измерения (буква заменяет запятую после целого числа), например: 1Е5 (1,5 Ом), 2К2 (2,2 кОм), 1М5 (1,5 мОм).
Номинальные емкости конденсаторов до 91 пФ выражают в пикофарадах, используя для обозначения этой единицы емкости букву П. Емкости от 100 до 9100 пФ выражают в частицах нанофарады (1 нФ = 1000 пФ, или 0,001 мкФ), а от 0,01 до 0,091 мкФ — в нанофарадах, обозначая нанофараду буквой Н. Емкости от 0,1 мкФ и больше выражают в микрофарадах, используя для обозначения этой единицы букву М.
Если емкость конденсатора выражают целым числом, то буквенное обозначение емкости ставят после этого числа, например: 12П (12 пФ), 15Н (15 нФ = 15 000 пФ, или 0,015 мкФ), 10М (10 мкФ). Чтобы выразить номинальную емкость десятичной дробью, буквенное обозначение единицы емкости размещают перед числом: Н15 (0,15 нФ = 150 пФ), М22 (0,22 мкФ).
Для выражения емкости конденсатора целым числом с десятичной дробью буквенное обозначение единицы ставят между целым числом и десятичной дробью, заменяя ее запятой, например: 1П2 (1,2 пФ), 4Н7 (4,7 нФ = 4700 пФ), 1М5 (1,5 мкФ).
В последнее время постоянные резисторы все чаще маркируют цветовым кодом. Маркировку наносят на цилиндрическую поверхность резистора в виде точек или круговых полос (поясков). Она обозначает номинальное сопротивление резистора и допускаемое отклонение его сопротивления от номинального значения. Номинальное сопротивление выражено в омах двумя или тремя цифрами (в случае трех цифр последняя не равна нулю) и множителем 10n, где n — любое целое число от 2 до 9.
Для резисторов с номинальным сопротивлением, выражаемым двумя цифрами и множителем, цветовая маркировка состоит из четырех знаков или трех при допуске +20 % (такой допуск маркировкой не наносят).
Маркировочные знаки расположены ближе к одному из торцов резистора. Первым считают знак, нанесенный рядом с торцом. Если длина резистора не позволяет сдвинуть маркировку к одному из торцов, последний знак делают в 1,5 раза крупнее остальных. Маркировочные знаки располагают на резисторе слева направо в следующем порядке: первый знак — первая цифра; второй знак — вторая; третий — множитель (номинальное сопротивление), четвертый знак — допускаемое отклонение сопротивления.
Для резисторов с номинальным сопротивлением, выраженным тремя цифрами и множителем, цветовая маркировка состоит из пяти знаков: первые три знака — три цифры номинала, четвертый знак — множитель, пятый — допустимое отклонение сопротивления.

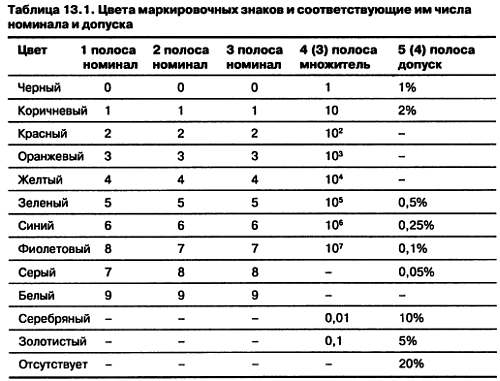

Цвета
Возиться с расчетами всегда хлопотно, поэтому, чтобы не тратить драгоценное время, купите цифровой тестер. Он себя с лихвой оправдает.
Если вы испытываете нехватку каких-нибудь номиналов резисторов или конденсаторов, то можете компенсировать ее последовательным или параллельным соединением радиодеталей.
Например, при параллельном соединении резисторов (рис. 13.1) вы получите половину их общего сопротивления, то есть, если вы параллельно соединяете два резистора сопротивлением 100 Ом, вы получите 50 Ом, 220 кОм — 110 кОм и т. д. При последовательном соединении резисторов вы получите сумму их сопротивлений, то есть, если вы соединяете два резистора сопротивлением 100 Ом, вы получите 200 Ом, если 220 кОм — 440 кОм и т. д.
Рис. 13.1. Примеры соединения резисторов:
а — параллельное; б — последовательное
Совсем иначе обстоит дело с конденсаторами — здесь все наоборот. Если вы параллельно соединяете два конденсатора емкостью 100 мФ, вы получаете 20 мФ, 220 мФ — 440 мФ и т. д. При последовательном соединении конденсаторов вы получите половину их общей емкости, то есть, если вы соединяете два конденсатора емкостью 100 мФ, вы получите 50 мФ т. д. Последнее соединение не используется радиолюбителями, так как потребность в уменьшении емкости конденсаторов отсутствует и не оправдывает себя.
Корпуса всех диодов — пластмассовые, цилиндрические. Выводы — проволочные жесткие луженые. Внешний вид диодов показан на рис. 13.2.
Рис. 13.2. Внешний вид современного зарубежного выпрямительного диода.
Чем больше диод, тем он мощнее. Кольцевая метка контрастного цвета на корпусе диодов расположена вблизи катодного вывода. Электрические характеристики диодов представлены в табл. 13.2.
Зарубежные мосты (рис. 13.3) почти всегда имеют металло-пластиковую конструкцию корпуса. Выводы этих мостов либо пластинчатые жесткие, рассчитанные на разъемное соединение с помощью стандартных наконечников, либо проволочные жесткие луженые для монтажа пайкой. Некоторые мосты имеют в корпусе отверстие, это значит, что мост рассчитан на крепление к теплоотводу. Маркировка мостов нанесена на верхнюю или боковую поверхность корпуса. У большинства типов мостов там же указана их цоколевка. Электрические характеристики диодных мостов представлены в табл. 13.3.
