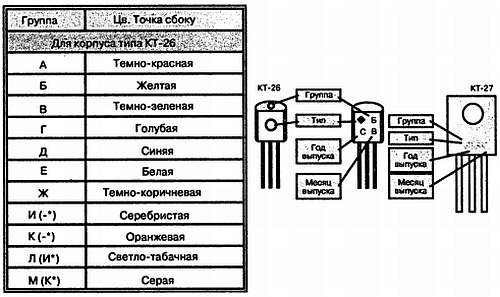

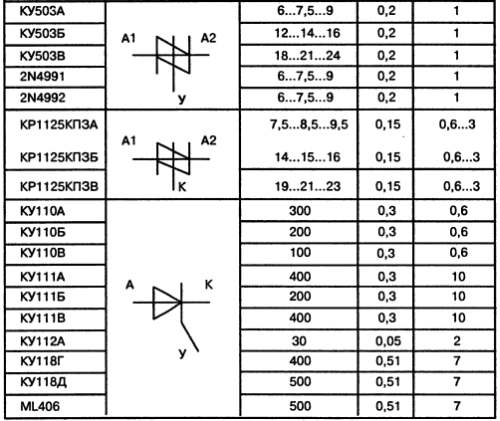

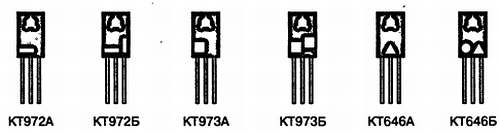

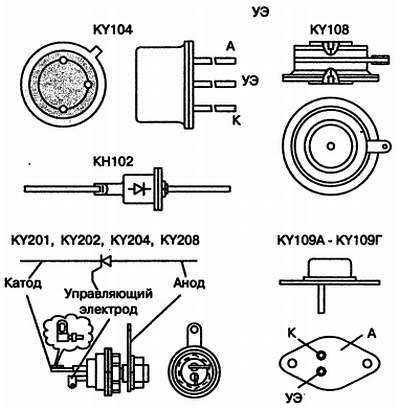

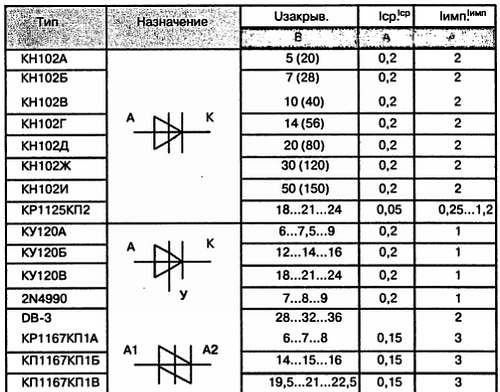

Эта глава — справочный листок по цоколевкам. Здесь вы ознакомитесь с несколькими рисунками разных цоколевок отечественных транзисторов. Примеры маркировки транзисторов вы сможете увидеть на рис. 13.8. На рис. 13.9 представлена маркировка и характеристика тиристоров.

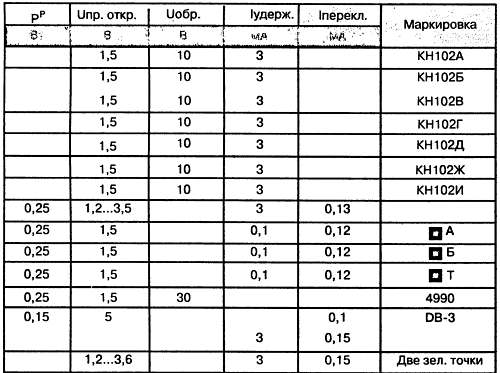

Рис. 13.9. Маркировка
На рис. 13.10 — цветовая и кодовая маркировка транзисторов. А вот цоколевка отечественных транзисторов малой, средней и большой мощности, а также полевых изображена на рис. 13.11, 13.12 и 13.13.

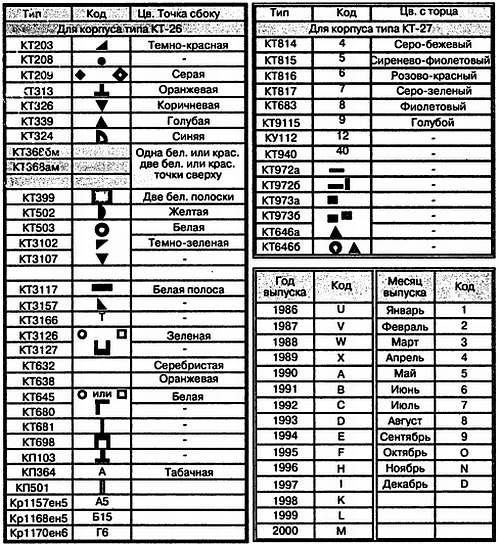

Рис. 13.10. Цветовая и кодовая маркировка транзисторов.

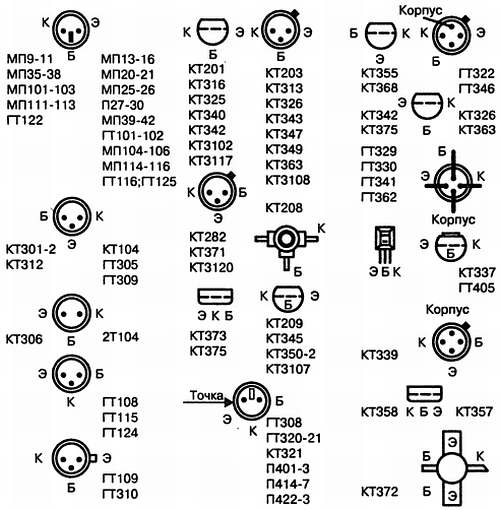

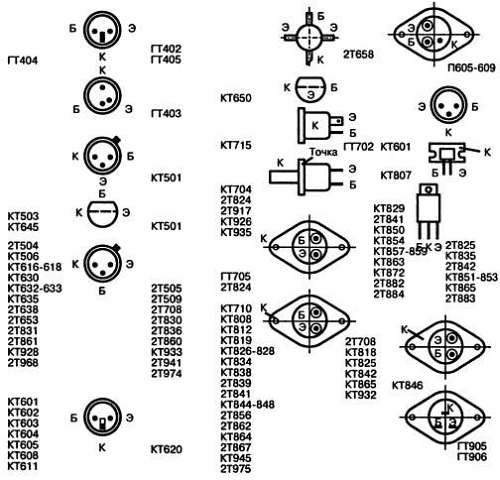

Рис. 13.11. Цоколевка отечественных транзисторов малой мощности.
Рис. 13.12. Цоколевка отечественных транзисторов средней и большой мощности.

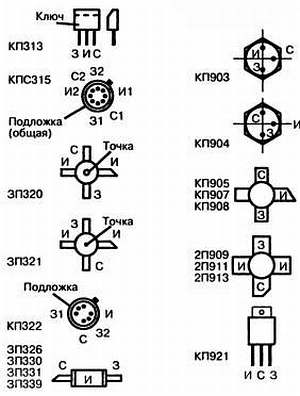

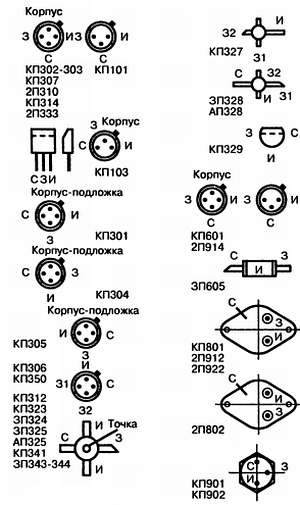

Рис. 13.13. Цоколевка отечественных полевых транзисторов.
Микросхемные музыкальные синтезаторы (рис. 13.14) разработаны для воспроизведения фрагментов музыкальных произведений в будильниках электронных часов, поэтому первоначально их выпускали в бескорпусном варианте. В целях расширения области применения синтезаторов в дальнейшем был начат выпуск микросхем в пластмассовом корпусе (два конструктивных варианта) для сувениров, игрушек, дверных звонков и других устройств. Это также обусловило широкое использование синтезаторов в радиолюбительской практике.

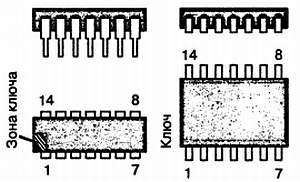

Рис. 13.14. Внешний вид и распиновка музыкальных
Микросхемы серии УМС выполняют по технологии КМОП, что обеспечивает их высокую экономичность. Основной узел прибора — постоянное запоминающее устройство, в которое в виде кода записывают несколько (до восьми) различных мелодий. В табл. 13.6 представлен ассортимент выпускаемых синтезаторов и список записанных мелодий. Многие из синтезаторов, кроме мелодий, способны воспроизводить прерывистый звуковой сигнал — последовательность коротких тональных посылок.
Здесь собраны слова, часто встречающиеся в зарубежной технической документации. Зная их, вы сможете с легкостью читать различную техническую (включая компьютерную) документацию на английском языке.
А
Able — способный.
Abort — прерывать, прекращать.
Above — свыше, более.
Access — доступ.
Accuracy — точность.
ADC — Analog-to-Digital Converter — АЦП (аналого-цифровой преобразователь).
Addition — дополнение, добавление.
Advanced — дополнительный.
Allow — позволять, допускать.
Also — также.
Application — применение.
Apply — применить.
Area — площадь, участок.
Arrange — расставлять.
B
Below — ниже.
Between — между.
Bidir. См. Bidirectional.
Bidirectional — двунаправленный.
Block diagram — структурная схема (блок-схема).
Bottom — дно, нижний [ant: top].
Bus — шина (пачка проводов).
C
Calculate — подсчитывать.
Cancel — отмена.
Canceller — подавитель (noise с. — шумоподавитель).
Capacity — емкость.
Cause — быть причиной, вызывать.
CCW — счетчик по часовой стрелке.
Cell — ячейка.
Change — смена, менять.
Charge — заряжать [ant: discharge].
Check — проверка.
Circuit — цепь, схема (short circuit — короткое замыкание).
Clockwise — по часовой стрелке.
Column — колонка, столбец.
Common — общий.
Compatible — совместимый.
Condition — состояние, условие.
