Как освоить радиоэлектронику с нуля. Учимся собирать конструкции любой сложности
Шрифт:
Рис. 1.6. Внешний вид конденсаторов:
а — электролитические конденсаторы; б — слюдяные, керамические, пленочные конденсаторы; в — конденсаторы переменной емкости, подстроечные

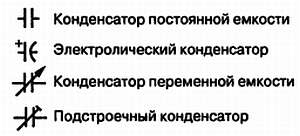

Рис 1.7. Обозначение
Для сменных или подстроечных конденсаторов на схеме указывают крайние значения емкости, которые создаются, если вращать ось конденсатора от одного крайнего положения к другому или вертеть по кругу (как у подстроечных конденсаторов). Например, надпись 5-180 свидетельствует о том, что в одном крайнем положении оси емкость конденсатора составляет 5 пФ, а в другом -180 пФ. При плавном возвращении с одного положения в другое емкость конденсатора также плавно будет изменяться от 5 до 180 пФ или от 180 до 5 пФ.
Полупроводниковые приборы
Их составляет целая группа деталей: диоды, стабилитроны, транзисторы. В каждой детали использован полупроводниковый материал или более простой полупроводник. Что это такое? Все существующие вещества можно условно разделить на три большие группы. В первую входят медь, железо, алюминий и прочие металлы, хорошо проводящие электрический ток, то есть проводники. Вторую группу составляют материалы, не проводящие тока: древесина, фарфор, пластмасса. Это непроводники, то есть изоляторы (диэлектрики). В третью входят полупроводники, занимающие промежуточное положение между проводниками и диэлектриками. Такие материалы проводят ток только при определенных условиях.
Транзисторы
Из полупроводниковых приборов транзистор чаще всего применяется в радиоэлектронике. У него три вывода: база (б), эмиттер (е) и коллектор (к) (см. обозначение на принципиальных схемах — рис. 1.10).

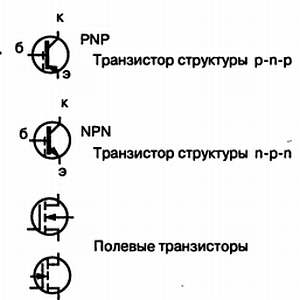

Рис. 1.10. Обозначение транзисторов на принципиальных схемах.
Транзистор — усилительный прибор. Условно его можно сравнить с таким известным вам устройством, как рупор. Чтобы ваш голос был хорошо слышен человеку, находящемуся в нескольких десятках метров от вас, нужно всего лишь произнести что-нибудь перед узким отверстием рупора, направив широкое в сторону приятеля. Если воспринять узкое отверстие как вход рупора-усилителя, а широкое — как выход, то можно сказать, что исходный сигнал в несколько раз сильнее входного. Это и есть показатель усилительной способности рупора, его коэффициент усиления. Некоторые разновидности транзисторов представлены на рис. 1.8 и 1.9.
Рис. 1.8. Внешний вид устаревших транзисторов.

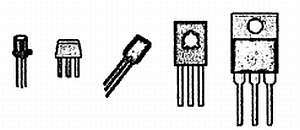

Рис. 1.9. Внешний вид современных транзисторов.
Если пропустить через участок база-эмиттер слабый ток, он будет усилен транзистором в десятки и даже сотни раз и потечет через участок коллектор-эмиттер. В зависимости от тока, который можно пропускать через коллектор, транзисторы бывают маломощные, средней и большой мощности. Кроме того, эти полупроводниковые приборы могут быть структуры p-n-р или n-p-n. Так различаются транзисторы с разным дежурством
Однако совсем не обязательно транзисторы разной структуры должны иметь разное усиление. Усилительная способность транзистора определяется его так называемым статическим коэффициентом передачи тока. Для некоторых конструкций этот коэффициент важен, и его указывают в описании.
В некоторых самоделках встречается еще одна разновидность транзистора — полевой. У него также три вывода, но называют их по-другому: затвор (как база), исток (эмиттер), сток (коллектор). Подбирать эти транзисторы по усилительной способности не придется, а вот проверять их надо. Чтобы во время подключения того или другого транзистора к деталям самоделки не перепутать выводы, нужно четко знать их расположение — цоколевку, или распиновку. Ее можно посмотреть в различных радиолюбительских справочниках.
Стабилитроны
Эти полупроводниковые приборы имеют два вывода: анод и катод. В прямом направлении (от анода к катоду) стабилитрон работает как диод, свободно пропуская ток. В обратном направлении он сначала не пропускает ток, а при увеличении подаваемого на него напряжения вдруг «пробивается» и начинает пропускать. Напряжение «пробоя» называют напряжением стабилизации. Оно будет оставаться неизменным даже при значительном увеличении входного напряжения. Благодаря этому свойству стабилитрон применяется в тех случаях, когда надо получить стабильное напряжение питания какого-либо устройства при колебаниях, например сетевого напряжения.
Этот прибор часто используют в блоках питания. Зачастую он похож на диод, поэтому мы покажем внешний вид диода (рис. 1.11).
Рис. 1.11. Внешний вид диодов (стабилитроны имеют похожий вид).
Диоды
У диода также два вывода: анод и катод. Если подключить к нему батарею: плюс — к аноду, минус — к катоду, в направлении от анода к катоду потечет ток. Сопротивление диода в этом направлении небольшое. Если же попробовать изменить полюса батарей, то есть включить диод «наоборот», то ток через диод не пойдет. В этом направлении диод имеет большое сопротивление.
Совокупность нескольких диодов — диодный мост (рис. 1.12).
Рис. 1.12. Диодные мосты (сборки) — совокупность нескольких диодов.
Разновидностей диодов существует достаточно много (рис. 1.13).
Рис. 1.13. Внешний вид некоторых полупроводниковых приборов.
Самый используемый в любых конструкциях — полупроводниковый. Существуют также выпрямительные диоды, предназначенные для преобразования переменного тока в постоянный. Бывают универсальные и импульсные диоды, применяющиеся в импульсных режимах работы. Они имеют малую длительность переходных процессов включения и выключения. Туннельные диоды используются в усилителях, переключающих устройствах на частотах до сотен и тысяч мегагерц. Обращенные диоды сделаны на основе полупроводника с критической концентрацией примеси, в котором проводимость при обратном напряжении вследствие туннельного эффекта значительно больше, чем при прямом напряжении.
