Существует и масса других элементов этой категории. Они используются не так часто, как перечисленные выше, но упомянуть о них стоит.

Варикап — полупроводниковый диод, действие которого основано на использовании зависимости емкости от обратного напряжения. Он применяется в качестве элемента с электрически управляемой емкостью.

Тиристор — полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или более р-n переходов. Он может переключаться из закрытого состояния в открытое и наоборот. В зависимости от способа управления тиристоры подразделяются на

динисторы, трионые тиристоры, не проводящие в обратном направлении, запираемые тиристоры, симметричные тиристоры, оптронные тиристоры.

Светоизлучающий диод (светодиод) — полупроводниковый прибор с одним переходом, в котором осуществляется непосредственное преобразование электрической энергии в энергию светового излучения вследствие рекомбинации электронов и дырок. Он предназначен для использования в устройствах визуального представления информации.

Излучающий диод ПК-диапазона — полупроводниковый диод, в котором осуществляется непосредственное преобразование электрической энергии в энергию инфракрасного (ИК) излучения.

Полупроводниковый знаковый индикатор — полупроводниковый прибор, состоящий из нескольких светоизлучающих диодов, предназначенный для использования в устройствах визуального представления информации в качестве индикатора знаков.

Оптопара — оптоэлектронный полупроводниковый прибор, состоящий из излучающего и фотоприемного элементов, между которыми имеется оптическая связь, обеспечивающая электрическую изоляцию между входом и выходом.

Прочие радиодетали

Акустические приборы. С одним из таких приборов вы сталкиваетесь каждый день, когда слушаете радио, плеер, магнитофон. Звук доносится из динамической головки (так называют динамик, или громкоговоритель), которая и превращает электрический ток, поступающий на ее выводы (их два), в колебания звуковой частоты (звук). Для простых приемников или усилителей выпускают наушные телефоны. Они состоят из двух капсюлей («наушников»).

С другими радиодеталями (выключателями, гальваническими элементами и батареями, трансформаторами и т. п.) вы сможете ознакомиться на собственном опыте или благодаря описаниям радиолюбительских самоделок.

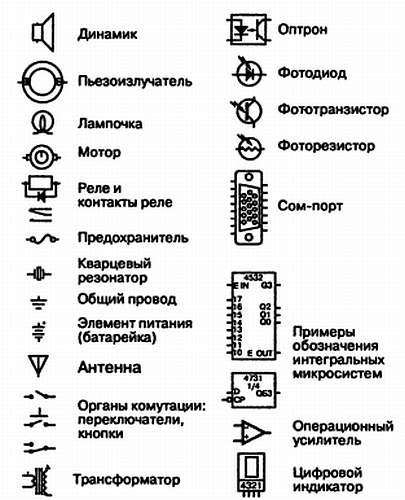

В этом особых сложностей не будет. Чтобы вы смогли определить их на принципиальных схемах, обязательно запомните обозначение этих элементов на рис. 1.14.

Рис. 1.14. Обозначение различных элементов на принципиальных схемах.

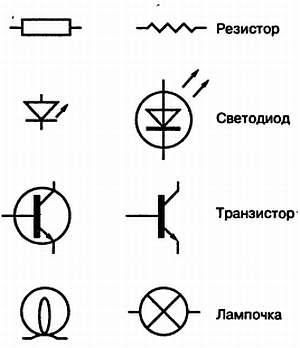

Изображение радиодеталей на принципиальных схемах разных стран практически одинаково, но иногда встречаются серьезные отличия (рис. 1.15).

< image l:href="#"/>

Рис. 1.15. Детали на принципиальных схемах разных стран.

Глава 2

Инструмент и устройства

Еще до ознакомления со строением конструкций и приобретения деталей надо

запастись инструментом. Отвертка, кусачки, плоскогубцы, круглогубцы, пинцет, складной перочинный ножик или в крайнем случае лезвие бритвы — вот что нам понадобится для начала. И, конечно, паяльник. Лучше, если у вас будет паяльник мощностью 40 Вт, но можно пользоваться и менее мощным 25 Вт).

Рабочее место радиолюбителя

А теперь мы займемся устройством рабочего места. В первую очередь понадобится подставка для паяльника. Вы можете изготовить ее сами из толстой проволоки или купить готовую. А вот с емкостью для хранения мелких деталей вам нужно будет немного потрудиться самим. Из спичечных коробков надо сделать кассетницу — небольшой шкафчик с выдвижными ящиками. Для любой кассетницы возьмите 24 коробка и составьте из них два ряда. Один используйте для резисторов, другой — для конденсаторов. Поставьте их рядом и свяжите нитями или изоляционной лентой. На передней стенке каждого ящичка сделайте надписи.

На первом ящике для резисторов нужно написать 100 Ом, на втором — 510 Ом, на третьем — 1 кОм и потом 5,1 кОм, 10 кОм, 30 кОм, 62 кОм, 100 кОм, 300 кОм, 620 кОм, 1 МОм, 10 МОм. Это значит, что в первом ящичке будут храниться резисторы сопротивлением до 100 Ом, во втором — от 100 до 510 Ом, в третьем — от 510 Ом до 1 кОм (1000 Ом) и т. д. (рис. 2.1).

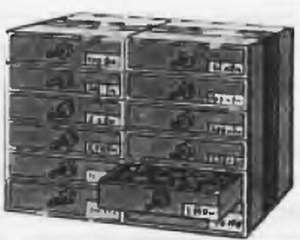

Рис. 2.1. Кассетница для резисторов из спичечных коробков.

На ящичках для конденсаторов сделайте надписи 10 пФ, 51 пФ, 100 пФ, 300 пФ, 510 пФ, 820 пФ, 1000 пФ, 5100 пФ, 0,01 мкФ, 0,03 мкФ, 0,05 мкФ, 0,1 мкФ. Принцип размещения деталей такой же, как и резисторов. В качестве коробки для проводов можно использовать любой небольшой ящичек из металла или фанеры.

Измерительный прибор

Без измерительного прибора вам не обойтись, так как придется проверять сопротивление резисторов, напряжение и ток в разных цепях конструкций. Измерительный прибор, в народе авометр, или тестер, — должен иметь каждый радиолюбитель. Сейчас наиболее популярны цифровые приборы (рис. 2.2).

Рис. 2.2. Некоторые виды современных цифровых приборов. Слева простой, справа более сложный.

Они многофункциональны, просты в использовании и сравнительно недороги.

Цифровые тестеры отличаются друг от друга функциями. Простым, дешевым тестером вы можете измерять сопротивление, напряжение, ток, а более сложным еще и проверять радиодетали. Но если вам в наследство от дедушки достался стрелочный прибор, то можно научиться пользоваться и им. Правда, для этого вам потребуются элементарные знания в математике для подсчетов.
