Как построить сельский дом
Шрифт:
Опытные мастера-печники определяют качество глины на ощупь, а начинающим печникам рекомендуем применять самые простейшие способы проверки.
Первый способ. Берут 0,5 л глины, добавляют в нее немного воды и тщательно разминают руками до тех пор, пока она не вберет в себя полностью воду и не будет прилипать к рукам. Приготовив крутое тесто, скатывают шарик диаметром 40 — 50 мм, и из такого же шарика делают лепешку диаметром 100 мм. Сушат их в нормальных условиях два-три дня. Если на шарике или лепешке за это время появились трещины, значит, глина жирная и требует добавления песка. Если после высыхания на шарике и лепешке нет трещины, а шарик, падая с высоты 1 м, не рассыпается, значит, такая глина пригодна для приготовления раствора. Тощие глины не растрескиваются,

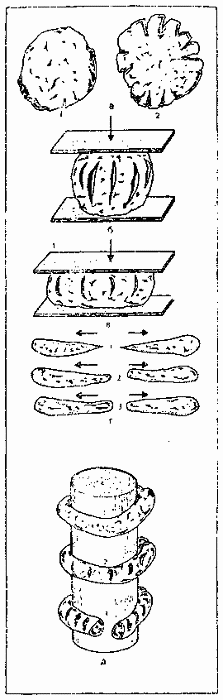

Рис. 183. Определение качества глиняного раствора:
а — образцы глинопесчаных растворов; 1 — хороший; 2 — плохой; б — определение жирности-пластичности глины способом «шарика», при сжатии на 1/5 — 1/4 и 1/3 диаметра трещины получаются большие; в — определение пластичности глины способом «шарика», при сжатии на 1/2 диаметра трещины получаются тонкие; г — определение пластичности глины способом «жгутика», виды жгутиков после растягивания глины: 1 — жирной, 2 — средней, 3 — тощей; д — определение пластичности глины способом «жгутиков», сгибаемых вокруг деревянной скалки
Второй способ. Берут 2 — 3 л глины, помещают в какую-либо посуду, заливают водой, разминают комки и перемешивают веселкой. Если к веселке сильно пристает глина (полностью ее обволакивает), значит, она жирная. В такую глину необходимо добавить песок. Если на веселке остаются отдельные сгустки, то такая глина считается нормальной, и из нее приготовляют раствор без добавления песка. Если весло покрывается тонким слоем глины, значит, она тощая, и требует добавки жирной глины в определенных количествах.
Третий способ. Это самый точный способ определения качества глины, необходимой для изготовления кирпича. 0,5 л глины замешивают до густоты крутого теста и тщательно разминают руками, как указано в первом способе. Из приготовленного глиняного теста скатывают руками шарик диаметром 40 — 50 мм, помещают его между двумя гладкими (строганными) дощечками и плавно нажимают на верхнюю, постепенно сжимая шарик. Сжатие повторяют, пока на шарике не образуются трещины. В этом случае степень жирности глины зависит от величины сплющивания шарика и характера образующихся трещин.
Шарик, изготовленный из тощей глины (суглинка), при незначительном нажиме на него распадается на куски. Шарик из глины немного более жирной, чем суглинок, при сжатии на 1/6 — 1/4 его диаметра (рис. 183,6) дает трещины. Шарик из нормальной глины дает трещины при сжатии на 7з диаметра. Шарик из жирной глины дает тонкие трещины при сжатии его на 1/2 диаметра (рис. 183,0).
Из этого же глиняного теста, что и шарик, раскатывают руками жгутики толщиной 10 — 15 мм,.длиной 150 — 200 мм. Жгутики растягивают (рис. 183, г) или сгибают в форме кольца вокруг круглой и гладкой деревянной скалочки диаметром 40 — 50 мм ,(рис. 183, д,а,б,в). Жгутик из жирной глины вытягивается плавно, постепенно утоняется, образуя в месте разрыва острые концы, а при сгибании не образует трещин. Жгутик из нормальной глины вытягивается плавно и обрывается тогда, когда толщина его в месте разрыва становится меньше толщины жгутика на 15 — 20%, а при сгибании образуются мелкие трещины. Жгутик из тощей глины мало растягивается, дает неровный разрыв, а при сгибании образует много трещин и разрывов.
Двух-, трехразовое повторное испытание методом раздавливания шарика, растягивания и сгибания жгутика позволяет выбрать нормальную глину, пригодную для изготовления кирпича-сырца или раствора для кладки печей.
При испытании приходится смешивать две-три
Если в глину добавляют песок, то поступают так. Насыпают песок в виде широкой грядки, делают в ней углубления, насыпают глину слоями, смачивают водой и засыпают сверху песком, выдерживают нужное время, пока глина размякнет. Затем ее многократно перелопачивают с песком, собирают в грядку и мнут лопатой точно так, как было описано выше. Мять глину надо столько времени, пока она полностью не перемешается с песком и не станет однородной. В данном случае глины в растворе должно быть столько, чтобы она могла только заполнить промежутки между песчинками. Хорошо перемешанный раствор с нужным количеством песка и воды должен сползать со стальной лопаты, но не растекаться по ней. На ощупь это скользкая масса, с равномерным наполнением песком, без глиняных или песчаных сгустков. У этого раствора есть один недостаток: в нем часто остаются крупные частицы, не позволяющие выполнить тонкие швы и к тому же травмирующие руки. Во время работы раствор приходится все время прощупывать руками, удаляя всевозможные посторонние частицы, а это затрудняет и замедляет работу. Лучше всего такой раствор процедить через частое сито.
Второй способ. Если применяют глину нормальной жирности, не требующей добавления песка, то ее засыпают в ящик или бочку слоями, смачивают водой, а сверху заливают. Глина размокает несколько часов. Затем ее тщательно перемешивают и процеживают через сито с ячейками в свету 3X3 мм. Добавляя воду на рабочем месте, достигают необходимой густоты раствора.
Когда в глину добавляют песок, то все компоненты отмеривают нужными дозами. Материалы в отдельности просеивают. После размокания глины ее процеживают, добавляют песок, перемешивают и еще раз процеживают.
Хранить глиняные растворы надо в закрытой посуде, чтобы в раствор случайно не попали посторонние предметы. Время, затраченное на просеивание материалов или процеживание раствора, окупается с лихвой при печной кладке.
ДЕФЕКТЫ ПЕЧЕЙ И ИХ УСТРАНЕНИЕ
Различные дефекты печей могут вызываться топливом, неправильно устроенными топками, неумелой топкой и т. д.
Топливо. Любое топливо состоит из горючих и негорючих составляющих. Горючие — это углерод, водород и сера; негорючие — кислород, зола и вода. Чем больше в топливе углерода и водорода, тем выше его качество. Известно, что при сгорании водорода -две его весовые части соединяются с одной весовой частью кислорода, образуя тем самым водяной пар, который вместе с дымовыми газами выносится в трубу.
В любом топливе содержится вода. При сжигании антрацита в дымовых газах содержится до 3% водяного пара, а при сжигании дров средней влажности — до 30% водяного пара.
При недостаточной подаче воздуха в топливник топливо сгорает не полностью (дрова тлеют или горят темно-красным пламенем), а из трубы выходит большое количество густого черного дыма. Этот дым одновременно уносит несгоревшие мельчайшие частицы топлива — сажу, которая, насыщаясь окисью углерода, имеет неприятный запах. Сажа, оседая на стенках каналов печи и трубы, быстро засоряет их, и они меньше нагреваются.
