Как продлить жизнь своего автомобиля
Шрифт:
Рис. 22. «Перескакивающий» выступ: а – нагревание; б – выравнивание (удары молотка по внешней поверхности).
При втягивании сильно растянутых участков с огромным избытком металла (рис. 23), что обычно происходит при аварии, рекомендуется сначала распределить металл в один или несколько выступов, а затем расплющивать их, двигаясь с инструментом от центра к краям. Резким охлаждением нагретых
Рис. 23. Избыток металла: а – избыток металла, собранный в выступ; б – нагревание выступа; в – выравнивание поверхности.

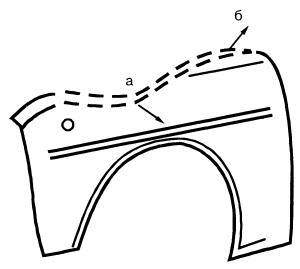

Сложно устранять вмятины на крыше кузова. Но даже здесь, несмотря на, казалось бы, полную недоступность поверхности с обратной стороны, ее все-таки можно грубо выправить, а возвышения устранить.

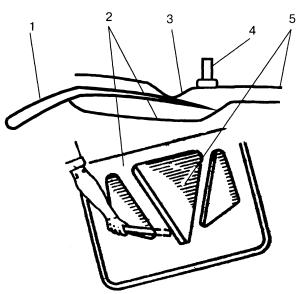

Непросто устранять вмятины на дверях из-за обилия труднодоступных мест. В подобных случаях для ремонта можно использовать инерционный молоток. Поверхность предварительно зачистите и лудите. Затем в дефектную поверхность с достаточно большой площадью впаяйте петлю, и с помощью инерционного молотка и впаянной петли металл поднимите с границ вмятины ударами бойка об ограничитель-отбойник. Силу удара необходимо соизмерять с глубиной вмятины. Петлю удаляйте нагревом паяльной лампы.
Восстановив форму, можно приступить к обработке ее напильником, продвигаясь от неповрежденного участка к центру повреждения. После каждого прохода напильника желательно эту же поверхность обработать молотком для правки, а затем для контроля снова пройтись напильником. Теперь на окончательно выровненной поверхности требуется отшлифовать только что обработанное место. Опробованный и дающий хорошие результаты этот простой и доступный метод поднятия металла придется по душе автолюбителю-жестянщику.
При определенных навыках качество ремонта может быть даже выше, чем при традиционной выколотке.
Способы удаления поврежденного участка с наложением на его место нового материала в данной книге не рассматриваются. Это сложный ремонт с использованием механизированного инструмента, сварочного оборудования; он требует особого разговора.
В результате рихтовочных работ на лицевых поверхностях должны исчезнуть вмятины, выступы, царапины. Допускаемая глубина вмятин и выступов 0,5 мм. Риски, оставленные абразивными материалами, убирают при последующей операции – окраске.
Лужение
Лужение – процесс нанесения тонкого слоя припоя (сплав олова со свинцом) на обрабатываемую поверхность. Для устранения на наружных поверхностях небольших неровностей, мелких вмятин и царапин применяют наплавку припоем ПОС–25 или ПОС–30 (цифры показывают процент содержания олова в припое).
Чистым оловом не лудят, так как при низкой температуре оно превращается в порошок. Чистым свинцом тоже нельзя лудить, так как свинец плохо смачивает металл и позже может стать причиной коррозии.
Оловянно-свинцовые припои, будучи мягкими
Прежде чем приступить к лужению, поврежденную поверхность подготавливают соответствующим образом, очищая ее от лакокрасочного покрытия, следов коррозии, налетов жира. Делается это одним из двух способов: механическим – с применением стальных щеток, шаберов и абразивных материалов, или химическим – с обработкой поверхности 25-процентным раствором серной кислоты. Обработку ведут до появления металлического блеска.
После этого обработанную поверхность промывают водой. Далее паяльником наносят тонкий слой пруткового припоя.
Паяльник и отдельные участки поверхности разогревают паяльной лампой, прижимая пруток припоя к месту пайки. Наносимого припоя должно быть достаточное количество – этим достигается более качественное формование поверхности, а значит, исключается необходимость в дополнительном лужении.
Далее приступают к разогреванию всей поверхности и это делают до тех пор, пока нанесенный припой не приобретет вид однородной кашеобразной массы, которую можно перемещать с участка на участок для формования поверхности. При этом не перестают следить за пламенем паяльной лампы, так как при перегреве припой начнет капать, а этого допустить нельзя. Но если уж такое случилось и припой потек, то, пользуясь лопаткой из твердого дерева, пропитанного маслом, с гладкой поверхностью, можно предотвратить его стекание и при формовании поверхности придать ей желаемые переходы.
Припой не следует также нагревать слишком долго. Формование поверхности желательно завершить как можно быстрее, пока припой не превратился в очень хрупкую массу. Если желаемая форма в грубом виде получена, приступают к обработке поверхности рихтовочным напильником и шлифовальным устройством.
Значительно лучше процесс лужения идет не с прутковым припоем, а с порошкообразным, который готовят из пруткового припоя, расплавляя его в металлической посуде. Полученную массу охлаждают на воздухе.
Как только масса приобретет серый цвет и станет рассыпаться, ее перекладывают в грубый брезент, растирают и просеивают. Подготовленную поверхность нагревают, чтобы порошкообразный припой пристал к ней. Работу ведут с паяльной лампой, лопаточкой, смоченной в отработанном масле, и волосяной кистью.
После устранения местных повреждений грубой правкой целесообразно выровнять поверхность панели припоем.
Небольшие неровности и углубления заполняют припоем, разглаживая его сначала лопаточкой, а затем волосяной кистью, чтобы поверхность была ровной и блестящей.
После отвердения припоя деталь протирают мокрым песком, промывают и сушат. Излишки припоя с лицевой стороны детали устраняют рихтовочным напильником.
Для заделки проржавевших мест можно использовать и такую технологию. Обрезать ножницами края отверстия, подогнуть их немного внутрь и облудить припоем. По контуру отверстия с запасом на погнутую часть металла вырезать из латунной фольги толщиной 0,2 мм заплату. Облудив ее, припаять к краям отверстия, зашпаклевать и окрасить отремонтированное место.
