Продольный люфт коленчатого вала должен отсутствовать и в этом надо убедиться (осевой зазор между торцом задней упорной сталебаббитовой шайбы и плоскостью бурта первой коренной шейки 0,075–0,175 мм). Проверка производится так: закладывают отвертку (монтажку) между первым кривошипом вала и передней стенкой блока и, пользуясь ею как рычагом, отжимают вал в сторону заднего конца двигателя. Щупом измеряют зазор. Величина зазора регулируется подбором передней сталебаббитовой упорной шайбы соответствующей толщины. Толщина передней шайбы варьируется в следующих пределах: 2,35–2,37, 2,37–2,40, 2,40–2,45 мм.
Вот теперь следует окончательно затянуть болты упорного

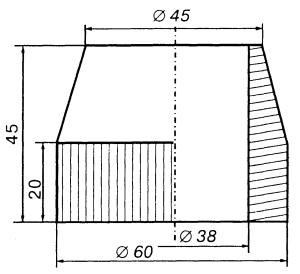

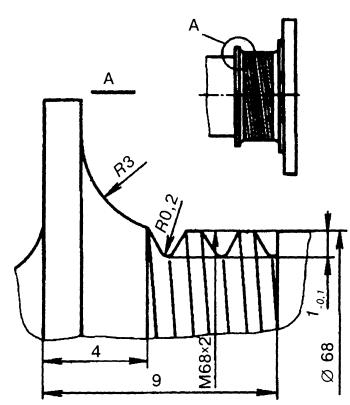

Рис. 9. Оправка для запрессовки сальника в крышку распределительных шестерен.
Затем следует слегка навернуть гайки, сцентрировать крышки по переднему концу коленчатого вала при помощи центрирующей оправки (рис. 10).

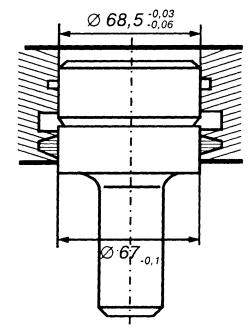

Рис. 10. Оправка для центрального переднего сальника коленчатого вала.
Выравнивание зазоров производится легкими ударами резинового молотка по крышке. После этого крышку окончательно закрепляют, удаляют центрирующую оправку, надевают маслоотражатель на вал и напрессовывают ступицу шкива коленчатого вала. После чего в коленчатый вал следует завернуть храповик, предварительно надев на него пружинную шайбу.
Затянув очень туго (ключом, монтажкой) храповик, еще раз проверьте продольный люфт коленчатого вала и убедитесь, что маслоотражатель не задевает за крышку шестерен.

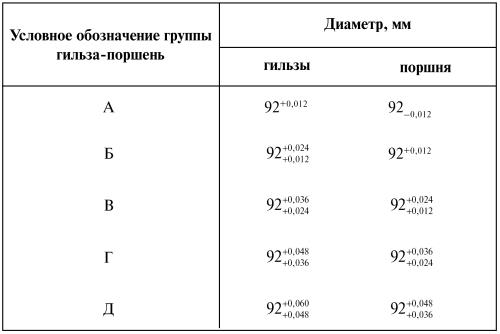

Определите предельные номинальные размеры, допуск и зазоры в сопрягаемых деталях (гильза-поршень) с помощью табл. 9.
Примечания:
1. Диаметр поршня измеряется в нижнем сечении – юбки, перпендикулярно оси пальца, при комнатной температуре.
2. За диаметр гильзы принимается ее наименьший диаметр (при наличии конусности и овальности).
Для справки, диаметр верхнего основания юбки поршня меньше диаметра нижнего основания на 0,013–0,038 мм.

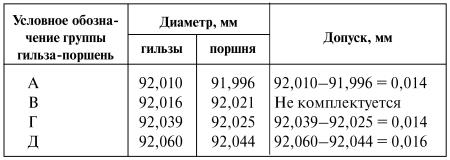

Если гильзы и поршни комплектуются из одной группы, то поршни подбираются к гильзам с зазором 0,012–0,24 мм (табл. 10).
Зазоры трех комплектов собранных деталей (гильза-поршень) лежат в пределах допуска. Пределы 0,012–0,024 мм.
Рис. 11. Расчет размерных групп при комплектовании поршней с гильзами.
Может быть и такое сочетание (исходные данные приведены на рис. 11):
• диаметр гильзы D = 92+0,060+0,12мм;
• диаметр поршня D = 92-0,048+0,012мм.
Предельные размеры:
• гильза Dнб = 92 + 0,060 мм;
• Dнм= 92 + 0,012 = 92,012 мм;
• поршень dнб = 92 + (–0,012) = 91,988
• dнм = 92 + (–0,048) = 91,952 мм.
Допуски:
• гильза б = 92,060 – 92,012 = 0,048 мм;
• поршень б = 91,988 – 91,952 = 0,036 мм.
Зазоры:
• Sнб = 92,060 – 91,952 = 0,108 мм;
• Sнм = 92,012 – 91,988 = 0,024 мм.
Допуск зазора:
? = Sнб – Sнм = 0,108 – 0,024 = 0,084 мм.
Подобрать новые поршни к гильзам можно также по усилию протягивания ленты-щупа толщиной 0,05 мм и шириной 10 мм.
Поршень вставляют в гильзу днищем вниз, а ленту-щуп закладывают между юбкой поршня и зеркалом гильзы с противоположной стороны от Т-образной прорези на поршне. Усилие протягивания должно быть 25–35 Н (2,5–3,5 кгс). Подбор поршней производят без поршневых колец и пальцев при температуре 20 ±3 °C. После подбора поршни и гильзы маркируют мелом.
Наибольший износ побывавших в эксплуатации гильз измеряют индикатором-нутромером в верхней части цилиндра, в области поршневых колец. Если износ на конусность и овальность превышает 0,2 мм, то гильзу надо растачивать под ремонтный размер или заменить новой. Образованный верхним поршневым кольцом поясок в верхней части гильзы срезают шабером.
Прежде чем вынуть гильзу из блока, ее необходимо замаркировать порядковым номером и пометить ее положение в блоке, чтобы в дальнейшем в случае годности их можно было бы установить на прежние места.
Затем следует проверить зазор между юбкой поршня и менее изношенной нижней частью гильзы в плоскости, перпендикулярной поршневому пальцу. Допустимый зазор между изношенными деталями – 0,1–0,25 мм.
У поршня наиболее подвержены изнашиванию отверстия в бобышках под поршневой палец, юбка и канавки поршневых колец. Палец не должен свободно перемещаться в отверстиях бобышек поршня.
Высота компрессионных канавок в поршне 2+0,07+0,05мм, высота компрессионных поршневых колец – 2–0,12. Максимальный зазор – 0,082, минимальный – 0,050 мм. Высота маслосъемной канавки в поршне – 5+0,055+0,035мм, высота маслосъемных колец 0,7–0,4 + 3,50,1 + 0,7–0,04 мм, максимальный зазор – 0,335 мм, минимальный – 0,135 мм. Если зазор между канавкой и верхним поршневым кольцом больше 0,15 мм, то поршень заменяют.
Для надежного уплотнения нижнего гнезда блока цилиндров с гильзой, чтобы охлаждающая жидкость не попала в поддон картера, необходимо изношенное и разъеденное коррозией посадочное гнездо блока тщательно очистить от шлама, обезжирить и промазать эпоксидным клеем. Перед установкой гильзы в гнездо блока на нее надевают уплотнительное медное кольцо, смазанное тонким слоем герметика. Гильза должна входить в гнездо свободно, без усилий. Для обеспечения надежного уплотнения верхний торец гильзы должен выступать над плоскостью блока на 0,02–0,10 мм. Чтобы гильза не выпадала, ее надо закрепить держателем.
Следующий этап работы – подбор поршневого пальца к шатуну. Палец во втулке верхней головки шатуна должен при комнатной температуре перемещаться под усилием большого пальца руки и в то же время не должен выпадать из втулки под собственным весом (поршневой палец должен быть слегка смазан маслом).
Поршневой палец следует запрессовать в поршень и шатун с помощью оправки (рис. 12).

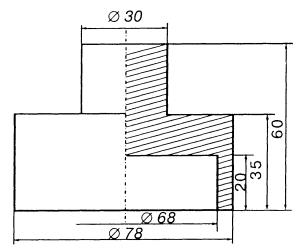

Рис. 12. Оправка для запрессовки поршневого пальца в поршень и шатун.
Поршень нагревают до 70 °C (в горячей воде).
