Демонтаж КПМ — довольно сложная операция, особенно в случае микросхем с близко расположенными выводами. Чтобы облегчить задачу, можно применить маленькую хитрость: надо просунуть небольшой провод под один ряд выводов и нагреть его, а затем достаточно сильно потянуть, чтобы выводы освободились один за другим. Предварительно стоит потренироваться на негодной карте.
Одна из проблем использования КПМ связана с их маркировкой: надписи на миниатюрном корпусе обычно трудно прочесть. Кроме того, для КПМ и идентичных классических компонентов используются разные обозначения, что порождает значительные неудобства.
В части логических
При отсутствии документации лучше взять нужные таблицы соответствия у поставщика, тем более что обозначения аналогичных компонентов от разных производителей не совпадают. Не забудьте уточнить расположение выводов приборов, которое также может оказаться нестандартным.
ВЫБОР КОРПУСА
Выбор корпуса для разрабатываемого устройства диктуется размерами последнего, назначением, требованиями эстетики, стоимостью и, наконец, наличием нужной модели в каталогах изготовителей или поставщиков. Если устройство выполняется согласно рекомендациям, почерпнутым из специальной литературы, можно довериться выбору автора. В противном случае стоит, оставив в стороне эстетическую сторону вопроса, сделать временный корпус из оргалита по размерам, указанным в каталоге. Это даст более точные представления о законченности схемы, ее внешнем виде и о свободном пространстве в корпусе. В дальнейшем будет легче внести нужные изменения.
УЧЕТ ТЕПЛОПРОВОДНОСТИ ПРИ ПАЙКЕ

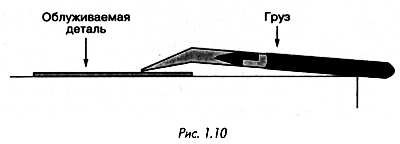

Если требуется припаять провод к большой металлической детали, нужно предварительно залудить место пайки, нагрев деталь. Однако деталь, зажатую в тисках, нагреть будет трудно, поскольку тепло интенсивно отводится к тискам. Гораздо лучше прижать металлическую деталь к деревянной поверхности с помощью небольших щипцов или отвертки (рис. 1.10), а сверху положить тяжелый предмет. Не забудьте предварительно зачистить поверхность, предназначенную для пайки, с помощью наждачной бумаги или ножа.
НАКОНЕЧНИКИ ДЛЯ ШНУРОВ

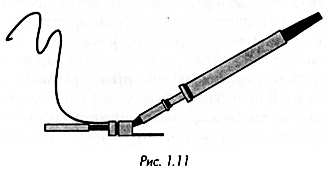

Существует множество типов и размеров наконечников для шнуров, обеспечивающих выполнение надежных разъемных соединений (такие наконечники широко используются, например, в электропроводке автомобилей). Как правило, наконечники крепятся к многожильному проводу путем обжима с помощью специальных инструментов, иногда довольно дорогих. Однако можно избежать этой операции, заменив ее пайкой. Провод оголяют на нужную длину и облуживают. Затем наконечник заливают припоем (рис. 1.11).
Поддерживая припой в разогретом состоянии, аккуратно вставляют провод так, чтобы его отдельные жилы не отгибались. После этого наконечник оставляют охлаждаться естественным образом (на
СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ ДЕВЯТИВОЛЬТОВОЙ БАТАРЕЙКИ
Малогабаритная девятивольтовая батарейка широко используется для питания портативных электронных устройств с незначительным потреблением энергии. Она подключается при помощи специального разъема. Прежде чем выбрасывать отслужившую батарейку, снимите с нее верхнюю пластину. Припаяйте к контактам пластины два провода, аккуратно изолируйте места пайки — и вы получите готовый соединительный элемент, который может пригодиться в будущем.
СТОЙКИ ДЛЯ КРЕПЛЕНИЯ ПЛАТ

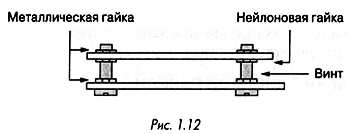

Для крепления печатной платы на некотором расстоянии от корпуса и от других плат используются стойки из различных материалов. Если под рукой нет стоек подходящего размера, можно воспользоваться длинными винтами диаметром 3 мм (такие винты обычно наиболее удобны) с гайками для крепления плат на нужном расстоянии от корпуса (рис. 1.12). Со стороны металлизации печатной платы лучше использовать гайки из нейлона (или подложить под металлическую гайку изолирующую шайбу), чтобы изолировать винты от дорожек, проходящих вблизи крепежных отверстий.
СРАЩИВАНИЕ ПРОВОДОВ

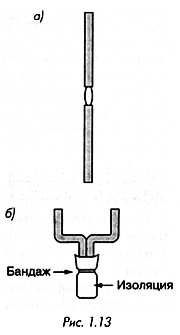

Часто нужно удлинить провод или соединить несколько проводов внутри одного корпуса. Сращивание можно выполнить разными способами. Облуженные куски провода, например, допустимо спаивать в торец (рис. 1.13а).
Также можно сначала скрутить провода, а затем спаять их. При этом соединение будет более надежным. Если необходимо соединить несколько проводов, то их можно скрутить по два, затем еще раз по два и т.д. В любом случае место сращивания нужно защитить с помощью изоляционной ленты или отрезка хлорвиниловой трубки, фиксирующейся посредством бандажа (рис. 1.13б). При необходимости провода вблизи места соединения прикрепляют к специальной опоре или печатной плате.
ОБЛУЖИВАНИЕ ПРОВОДОВ
Провод облуживают каждый раз перед тем, как вставить в отверстие для пайки или для крепления с помощью винтового зажима. После облуживания зачищенный конец провода не распадется на отдельные жилы, соединение будет иметь достаточную механическую прочность и минимальное электрическое сопротивление. Напомним, что для качественного облуживания многожильного провода нужно снять изоляцию на достаточную длину, тщательного скрутить отдельные жилы, нанести припой, а затем аккуратно обрезать конец облуженного провода под углом.
