Соединения между компонентами генератора должны быть максимально расширены для снижения наводок и паразитных индуктивностей дорожек. Как правило, производители кварцевых резонаторов указывают способ рационального размещения компонентов на плате в соответствующей документации.
Нейтрализация хлорного железа
Создание печатных плат своими собственными силами — сравнительно простая задача, доступная радиолюбителям. Однако при ее выполнении приходится иметь дело с вредными химическими веществами, поэтому необходимо принять специальные меры экологической безопасности. В частности, ни в коем
Необходимо также внимательно относиться к надписям на упаковке других применяемых химикатов (в частности, проявителей) и в точности следовать инструкциям производителей, где говорится о том, как поступать с отходами.
Сверление отверстий в печатной плате
Отверстия в печатных платах для монтажа большинства компонентов должны иметь диаметр 0,8 мм, для интегральных схем — 0,6 мм. Поскольку стеклотекстолит является сравнительно прочным материалом, сверлить его довольно сложно.
Существует два типа сверл: стальные и из карбида вольфрама.
Первые дешевле, но срок их службы ограничен. Вторые стоят примерно в пять раз дороже и позволяют проделать большое количество отверстий, однако при боковых нагрузках легко ломаются. Имеет смысл приобрести два набора стальных сверл: диаметром 0,6 и 0,8 мм.
Сначала сверлом 0,6 мм сверлят все отверстия. На следующем этапе нужные отверстия расширяют посредством сверла диаметром 0,8 мм. При этом инструмент меньше изнашивается и служит дольше.
Использование упрощенного варианта сверлильного станка (довольно дешевого) в виде штатива с приводом, обеспечивающим вертикальную подачу сверла, окажет неоценимую помощь в работе и обеспечит высокое качество сверления. В таком варианте сверло не испытывает боковых нагрузок, что особенно важно для сверл из карбида вольфрама.
Оборудование для изготовления печатных плат
Оборудование, с помощью которого можно нанести рисунок на печатную плату, довольно разнообразно. Подобные установки служат для выполнения двух основных операций — экспонирования и травления. Если нужно изготавливать всего несколько схем в месяц, оборудование обойдется достаточно дешево. Для экспонирования потребуется камера с ультрафиолетовыми лампами и простым устройством вроде пресса для прижима фотошаблона к заготовке печатной платы. Умелые любители могут свести расходы к минимуму и сконструировать такое устройство своими силами.
Достаточно эффективные установки для травления также сравнительно дешевы. Удобны, например, камеры вертикального типа с перемешиванием травителя при помощи пузырьков воздуха и с нагревателями для аквариумов. Такие камеры экономно расходуют хлорное железо, их удобно чистить.
Не стоит браться за изготовление двусторонней печатной платы любительскими средствами. Нужное оборудование стоит очень дорого, а осуществить металлизацию отверстий практически невозможно. При необходимости лучше обратиться в организацию, которая специализируется на производстве подобных плат.
Изготовление фотошаблона
Любителям доступны два варианта технологии изготовления печатной платы. При первом слой краски наносится непосредственно на фольгированную поверхность. Для получения
Любитель, который занимается проектированием плат от случая к случаю, может обойтись и без дорогостоящего специализированного программного обеспечения. Рисунки нужного качества можно выполнить с помощью более простых и доступных программ. Они обеспечивают черчение по сетке с заданным шагом, создание нужных элементов (контактных площадок и др.), их соединение между собой, а также функции вращения, мультиплицирования и зеркального отображения элементов рисунка. Печать, как правило, выполняется на специальной прозрачной пленке. Опыт показывает, что плотность печати на таком фотошаблоне обычно недостаточно высока. В этом случае, используя созданный чертеж, можно изготовить негатив на фотопленке, который легко экспонируется и проявляется (рис. 1.8).
Распиливание платы с нанесенным рисунком

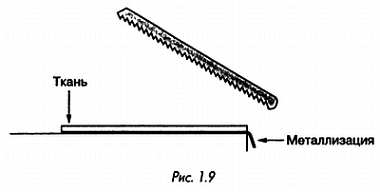

При наличии хорошей пилки с мелким зубом не составит большого труда распилить перед травлением стеклотекстолитовую плату, на которую нанесен нужный рисунок. Следует прочертить линию по слою металлизации и пилить именно с этой стороны. Так легче избежать повреждения тонкого слоя краски. При распиливании также желательно подложить под заготовку платы кусок ткани, чтобы предохранить сторону, где будут размещаться компоненты, от появления царапин (рис. 1.9).
КОМПОНЕНТЫ С ПОВЕРХНОСТНЫМ МОНТАЖОМ
Компоненты с поверхностным монтажом (КПМ) в основном применяются для серийного изготовления электронной аппаратуры. Они обладают несомненными преимуществами: занимают сравнительно малую площадь, недороги (при массовом изготовлении), их можно быстрее смонтировать, поскольку не нужно сверлить печатные платы. Однако для любительских схем такие компоненты малопригодны. Для них сложно создать самодельную печатную плату, часто эти компоненты продаются только большими партиями. Кроме того, для их монтажа нужны специальные инструменты (паяльник, использующий горячий воздух).
Тем не менее есть ситуации, когда КПМ могут понадобиться любителю. Во-первых, иногда их приходится применять из-за дефицита доступной поверхности платы (использование DIP 28, 32 или 40 в устройствах памяти). Во-вторых, такие компоненты нужны для замены неисправных элементов в существующей схеме. Для пайки КПМ можно использовать паяльник с очень тонким жалом, однако д ля этого требуется некоторая сноровка. Специальное жало можно изготовить, аккуратно поработав напильником и шкуркой. Срок службы такого инструмента ограничен, поэтому нагрев должен выполняться только на время пайки.
