Карманный справочник туриста

Штюрмер Ю А

Чтение карты

Условные знаки. Это азбука, знание которой необходимо для чтения карты. Хотя обозначения условных знаков в определенной мере зависят от масштаба карты, все их принято делить на три группы: масштабные, внемасштабные и пояснительные. Первые изображают местные предметы (обычно контуром), которые «укладываются» в масштаб карты: озера, крупные города и т. п. Вторые - объекты, которые не могут быть выражены в данном масштабе. По такому знаку нельзя судить о действительном размере показанного на карте селения, колодца или моста. К третьим знакам относятся цифры, надписи и другие обозначения.

С уменьшением

масштаба карты масштабные условные знаки превращаются во внемасштабные. При чтении условных знаков надо знать, что карта (план) изображает, как правило, летнее состояние местности. Наиболее распространенные и нужные для путешественника условные знаки изображены на рис. 24.

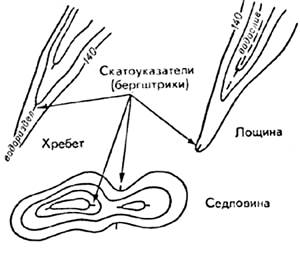

Рис. 23. Изображение форм рельефа горизонталями.

Рельеф местности. Изображается на крупномасштабных картах при помощи горизонталей, которыми называются кривые замкнутые линии, соединяющие на карте точки местности, одинаковые по высоте над уровнем океана.

Расстояние по высоте между двумя смежными горизонталями, взятыми на одном скате, называется высотой сечения, а расстояние между горизонталями по плану - заложением. Чем круче скат, тем меньше величина заложения, и наоборот Для определения крутизны ската измеряют кратчайшее расстояние между соседними горизонталями и по шкале подбирают соответствующее ему заложение, против которого читают крутизну ската в градусах. Чтобы определить направление ската по горизонталям, на некоторых из них ставятся перпендикулярные черточки - скатоуказатели (бергштрихи), «смотрящие» своим свободным концом в сторону понижения (рис. 23).

Некоторые формы рельефа изображаются не горизонталями, а особыми условными значками. Так, обрывы, овраги, валы, ямы показываются линией с зубчиками, обращенными в сторону крутого склона. При пользовании мелкомасштабными картами туристы могут встретить изображение рельефа способом отмывки (сгущения теней) и гипсометрическим («чем выше, тем темнее»).

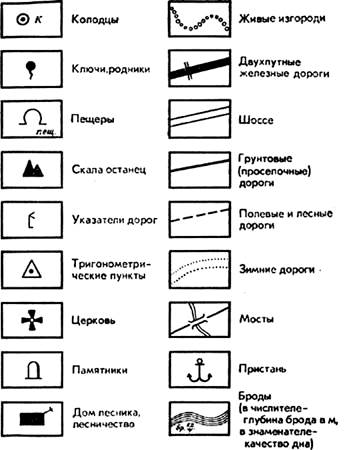

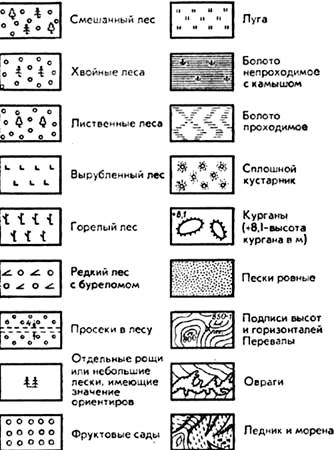

Условные знаки на картах

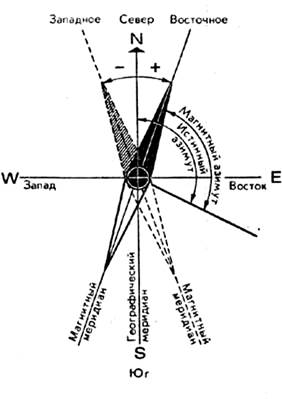

Рис. 25 Склонения магнитной стрелки и азимуты.

На картах, где нанесена только гидросеть (реки, ручьи, озера), рельеф приходится «дорисовывать» в уме, опираясь на густоту, направление и извилистость водотоков и высотные отметки.

На схемах и планах горных районов рельеф часто изображают только линиями водоразделов (гребней), отметками основных вершин, показом рек и ледников.

Способы ориентирования

Ориентирование с помощью компаса и карты

Ориентирование карты. Служит для определения своего местонахождения. Для этого карту кладут горизонтально, ставят на нее, компас и вращают карту вместе с компасом так, чтобы направление стрелки компаса совпало с меридианом. Так как направление магнитной стрелки не точно совпадает

с направлением на географический полюс, то различают два меридиана - истинный (географический) и магнитный.

Разница между истинным и магнитным меридианами называется углом магнитного склонения и может достигать величины в 10 - 20° и более и иметь разный знак (рис. 25).

Учет магнитного склонения. Необходим для точного определения своего местонахождения. Местное склонение иногда указывают на карте. Но его можно определить также по Полярной звезде или приближенно, без учета местных магнитных аномалий, по прилагаемой схеме (рис. 26).

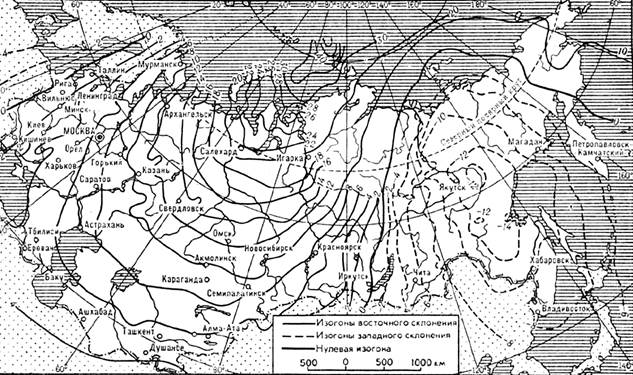

Рис. 26 Схематическая карта магнитного склонения на территории СССР

Если магнитное склонение восточное, то на картах оно подписывается со знаком плюс (например, +7°). Это означает, что истинный север находится влево от направления северного конца магнитной стрелки на величину в 7°. Следовательно, надо повернуть компас так, чтобы северный конец стрелки совпал с указанием на лимбе «7°». Тогда, ось лимба С - Ю пройдет через истинный географический меридиан и компас окажется точно ориентированным по отношению к сторонам горизонта. В случае западного магнитного склонения (знак минус) истинный север лежит вправо от северного конца стрелки также на величину градусов магнитного склонения.

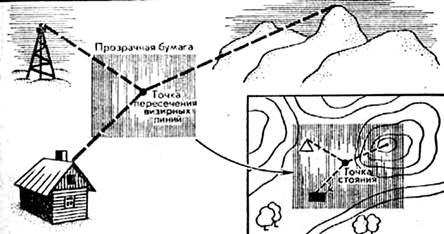

Рис. 27. Ориентирование карты по местным предметам.

Определение своего местонахождения. После того как карта сориентирована, ее «привязывают» к. местности путем визирования на заметные предметы или с помощью компаса. Для этого узнают по компасу магнитные азимуты на два ориентира и, сделав поправки на местное магнитное склонение, определяют географические (истинные) азимуты этих ориентиров. Затем из точки изображения ориентиров на карте проводят линии под обратным азимутом (обратный азимут равен наблюдаемому ±180°). Пересечение линий на карте и определит точку вашего местонахождения (рис. 27).

Ориентирование с картой без компаса

Ориентирование с картой, но без компаса отличается тем. что карту ориентируют по линиям местности или по ориентирам.

Ориентирование по линии местности. В походе применяется при совпадении маршрута с прямолинейным участком дороги, просеки, реки. В данном случае достаточно провизировать направление еще на один ориентир. Пересечение этого направления с изображением линии местности на карте и даст точку стояния (метод полуобратной засечки).

Точечный ориентир и метод обратной засечки. При нахождении туриста вблизи точечного ориентира следует найти этот ориентир на карте и по второму ориентиру направить верхний обрез карты на север. Если ориентиры находятся далеко, то точку стояния определяют методом обратной визирной засечки. Для этого сориентировав карту, последовательно визируют и прочерчивают направления к двум ориентирам. Точка пересечения направлений будет точкой стояния. Для контроля берут третье направление.

Рис. 28. Ориентирование способом Болотова.
