Катастрофы в природе и обществе

Хлебопрос Р. Г.

Конечно, процедура перехода от "узкого облака" на рис.3а к графику рис.3б очень типична и встречается во всех случаях, когда функциональные зависимости получаются из опыта (или, как говорят, являются "эмпирическими" зависимостями). В действительности облако может быть значительно уже, чем на рис.3а, и приближение 3б оказывается значительно точнее. Мы будем считать, что в нашей задаче о размножении насекомых (и в ряде других задач, рассматриваемых дальше) такое приближение законно. Естественно, это предположение должно быть подтверждено опытом, и в целом ряде вопросов оно в самом деле хорошо подтверждается. Итак, в качестве фазовых портретов мы будем чаще всего рассматривать кривые – графики функций.

В простейших случаях, изучаемых в курсе средней школы, функции могут быть выражены в виде формул, позволяющих по заданному значению аргумента вычислить соответствующее ему

значение функции (например, в наших обозначениях: М = К², М = (К+1)³, М = lg К). Такие формулы получаются обычно из математики или из физических теорий, описывающих достаточно простые явления природы. В экологии и родственных ей областях (например, в экономике и социологии) ситуации более сложны, и описание их с помощью формул удается редко. Как правило, в таких вопросах приходится довольствоваться "эмпирическими" зависимостями вроде кривой 3б. Нам надо научиться исследовать такие эмпирические зависимости.

На рис.4 изображен ряд точек Р₁, Р₂, ... , полученных путем многолетних "стандартных наблюдений" и "укладывающихся" на эмпирическую кривую, которую мы проводим через них и считаем фазовым портретом изучаемого явления. Для точки Р₁ имеем К₁ = 3000, М₁ = 5300.

Рис.4

Ясно, что "облако" рис.2 невозможно уложить на одну кривую, так что в этом случае излагаемые далее методы неприменимы. "Облако" рис.3а плохо изображается кривой 3б; дальше предполагается, что наблюдения дают значительно более узкое "облако", практически совпадающее с такой кривой, что и происходит в ряде случаев.

На рис.5 изображено несколько графиков, "общий вид" которых позволяет делать заключения о ходе соответствующего процесса. Поясним, что означает здесь выражение "общий вид кривой". Кривая 1 поднимается снизу вверх, так что большему значению К соответствует на ней большее значение М; такая функция М от К (в записи: М = М(К)) называется возрастающей. Кривая 2 опускается, так что при увеличении К ордината точки этой кривой М убывает; такая функция называется убывающей. Кривая 3 изображает функцию, которая сначала убывает, а затем, пройдя через наименьшее значение (минимум), возрастает. (Постройте график функции, имеющей наибольшее значение – максимум).

Рис.5

Кривая 1 выпукла; это значит, что если соединить отрезком прямой (хордой) две любых ее точки, то отрезанная дуга лежит выше хорды. Выпуклая кривая напоминает по форме сосуд, обращенный дном вверх. Кривая 3 вогнута; это значит, что любая ее хорда отрезает дугу, лежащую ниже этой хорды. Вогнутая кривая похожа на сосуд, обращенный дном вниз. Кривая 2 сначала вогнута, а затем становится выпуклой; участки вогнутости и выпуклости разделяются на этой кривой точкой перегиба (найдите ее на кривой).

Прием отражения в биссектрисе

Как мы увидим, фазовый портрет – кривая, полученная в течение многолетних наблюдений – позволяет предсказывать изменение численности популяции на много лет вперед. Для этого очень полезен излагаемый ниже геометрический прием, используемый также для прогнозирования многих других явлений.

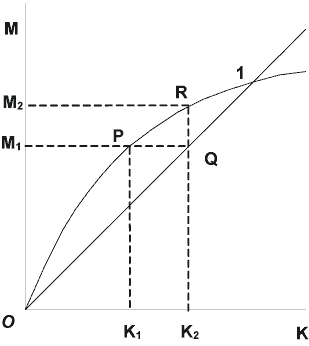

Для многих популяций фазовый портрет представляет собой выпуклую кривую, исходящую из начала координат О (точки пересечения координатных осей) и пересекающую биссектрису координатного угла в единственной точке 1 (рис.6).

Рис.6

Мы рассмотрим этот часто встречающийся случай. Начало координат О изображает "самое простое" стандартное наблюдение: К = 0 означает, что в "текущем" году насекомых вовсе не было, а М = 0 – что в"следующем" году их тоже не было – что вполне естественно. Конечно, повторные наблюдения дадут тот же результат, что и предсказывается фазовым портретом: если в некотором году численность популяции равна нулю, то она будет равна нулю и в следующем году. Это значит, что популяция вымерла. Точка фазовой кривой, где популяция постоянна, т.е. где М = К, называется стационарной, а соответствующее состояние популяции

называется стационарным состоянием; отсюда ясно, почему биссектриса – геометрическое место точек, где М = К – играет важную роль в дальнейших исследованиях. Кроме начала координат, на рис.6 есть еще одна стационарная точка – это точка пересечения 1 фазовой кривой с биссектрисой. Если координаты этой точки ( не обозначенные на рис.6 ) равны К_c , М_c ( с означает "стационарность"), то М_c = К_c, и если в каком-то году популяция насчитывает в точности К_c особей, то и в следующем году их будет столько же, и через любое время – то же число. Но, конечно, такое точное равенство бывает очень редко, а на практике К может быть близко К_c Что произойдет в этом случае, мы увидим в дальнейшем, а пока рассмотрим популяцию, численность которой в первый год наблюдения K₁ положительна, но меньше К_c. Чтобы предсказать численность той же популяции в следующем году, надо воспользоваться фазовой кривой: взять на ней точку Р с абсциссой К₁ (рис.6), и тогда ордината M₁ этой точки даст нам прогноз численности в следующем году.

Но теперь мы можем повторно воспользоваться той же фазовой кривой и предсказать численность этой же популяции еще через год. Для этого надо взять точку кривой R с абсциссой К₂, равной М₁, поскольку теперь M₁ будет численностью исходной популяции, и найти ординату М₂ точки R: это и будет численность популяции через год после того, как она была равна М₁. Переход от точки графика Р к точке R можно упростить, заметив, что если ОК₂ = ОМ₁, то на отрезках ОК₂ и ОМ₁ можно построить квадрат, вершина которого Q лежит на биссектрисе (так как биссектриса как раз состоит из точек, равноудаленных от осей). Чтобы найти точку Q, достаточно построить горизонтальную прямую, проходящую через точку Р, до пересечения ее с биссектрисой – как раз в точке Q. Но точка R, по ее построению, имеет ту же абсциссу К₂, что и точка Q. Поэтому, чтобы найти точку R, достаточно провести через Q вертикальную прямую, которая пересечет график в искомой точке R.

Теперь ясно, что численность популяции через год после численности M₁ (то есть M₂) геометрически определяется переходом из точки графика Р в другую точку графика R, который можно выполнить по следующему правилу:

Надо провести через Р горизонталь до пересечения с биссектрисой в точке Q, а затем через Q вертикаль до пересечения с графиком в точке R.

При этом можно не строить, как на рис.6, точки K₁, K₂ и отрезки К₁Р, К₂Q: достаточно следить за ординатами М₁, М₂. Чтобы предсказать по численности популяции М₁ численность ее в следующем году, достаточно построить прямоугольник М₁QRМ₂. Как мы увидим дальше, повторение этой процедуры позволяет предсказать развитие популяции в целом ряде случаев.

Отрезки РQ, QR образуют с биссектрисой равные углы (в 45°), так же, как это происходит при отражении от зеркала световых лучей. Отсюда ясно, почему мы назвали только что описанный прием "отражением в биссектрисе".

Простейшие популяционные процессы

На рис.7 изображен важный и часто встречающийся вид зависимости М(К), при котором фазовая кривая выпукла, проходит через начало координат О и пересекает биссектрису координатного угла в единственной точке, обозначенной цифрой 1. Ясно, что начало координат, где К = М = 0, представляет собой точку равновесия популяции, но неинтересную, поскольку в ней популяция попросту отсутствует. Эта точка равновесия приобретает значение в тех случаях, когда точка кривой Р приближается к О: это значит, что популяция гибнет. Как видно из предыдущего анализа, при рассматриваемом виде фазовой кривой это не может произойти, так как с каждым годом численность ее
