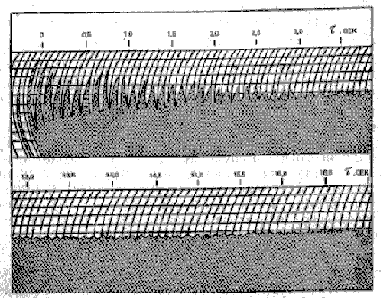

Рис. 9. Автокорреляция
Заметим, что подобные автокорреляционные кривые применялись уже много лет в оптике и что прибором, с помощью которого их получали, был интерферометр Майкельсона (рис. 10). Интерферометр Майкельсона посредством системы зеркал и линз разделяет световой луч на две части, которые посылаются по путям разной длины и затем вновь соединяются в один луч. Различные длины путей вызывают различные задержки во [c.273] времени, и результирующий луч будет равен сумме двух отражений входящего луча, которые можно опять обозначить через f(t) и f(t+). Если измерить

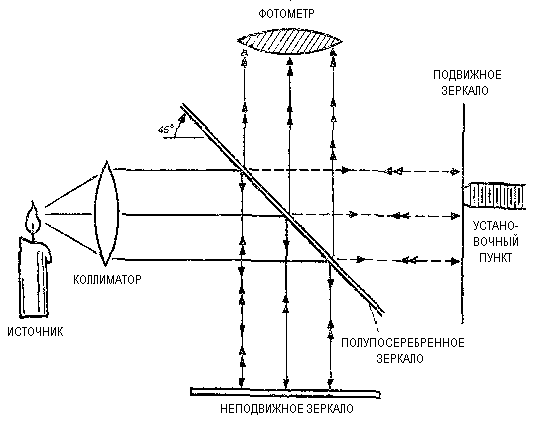

Рис. 10. Интерферометр Майкельсона
Все это неявно содержалось в работе Майкельсона. Нетрудно видеть, что при выполнении преобразования Фурье над интерференционными полосами интерферометр дает нам энергетический спектр света и тем самым по существу является спектрометром. Более того, это самый точный из известных нам типов спектрометров.
Спектрометр такого типа получил должное признание лишь в последние годы. Мне говорили, что теперь он принят в качестве важного средства прецизионных измерений. Отсюда видно, что методы обработки автокорреляционных записей, которые я сейчас изложу, применимы также в спектроскопии и позволяют довести до предела ту информацию, которую может дать спектрометр.
Рассмотрим, как получить спектр мозговой электрической волны по автокорреляции. Пусть C(t) — автокорреляция функции f(t). Тогда C(t) можно записать в виде
Здесь F всегда является возрастающей или по меньшей мере неубывающей функцией от ; мы будем называть ее интегральным спектром функции f. Вообще говоря, этот интегральный спектр состоит из трех аддитивных частей. Линейчатая часть спектра возрастает лишь на счетном множестве точек. После ее исключения останется непрерывный спектр, равный, в свою очередь, сумме двух частей: одна из них возрастает только на множестве меры нуль, а другая абсолютно непрерывна и является интегралом положительной интегрируемой функции.
Будем впредь полагать, что первые две части спектра: дискретная часть и непрерывная часть, возрастающая [c.274] на множестве меры нуль, — отсутствуют. В этом случае можно написать
где — спектральная плотность. Если принадлежит к классу Лебега L2, то можно написать

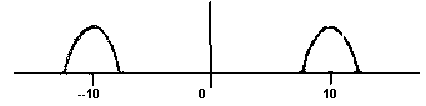

Как видно по автокорреляционной кривой мозговых волн, преобладающая часть мощности спектра сосредоточена в окрестности частоты 10 гц. В таком случае будет иметь форму, подобную следующей диаграмме:
Два пика около 10 и —10 суть зеркальные изображения друг друга.
Известны различные способы численного выполнения разложения Фурье, включая применение интегрирующих приборов и цифровые вычислительные процессы. В обоих случаях неудобством является то, что главные пики расположены около 10 и —10, а не около 0. Но существуют способы переноса гармонического анализа в окрестность нулевой частоты, которые весьма сокращают объем работы. Заметим, что
Другими словами, если умножить С(t)
Но
Следовательно, действительная и мнимая части функции С(t)е20it равны соответственно
С(t) cos 20t и iС(t) sin 20t.
Частоты в окрестности +20 можно исключить, пропустив эти две функции через фильтр нижних частот, что равносильно усреднению по интервалу в одну двадцатую секунды или более.
Пусть мы анализируем кривую, у которой большая часть мощности сосредоточена вблизи частоты 10 гц. Умножив эту кривую на косинус или синус от 20t, получим кривую, являющуюся суммой двух составляющих: одна из них ведет себя локально примерно так:
а другая — примерно так:
Усреднив вторую кривую по интервалу в 0,1 сек, получим нуль. Усреднив первую кривую, получим половину максимальной высоты. Таким образом, сглаживая С(t) cos 20t и iС(t) sin 20t, мы получим хорошие приближения соответственно к действительной и мнимой части некоторой функции, имеющей все свои частоты в окрестности нуля, и эта функция будет обладать таким же распределением частоты вокруг нуля, какое одна часть спектра кривой C(t) имела вокруг 10.
Обозначим теперь через K1(t) результат сглаживания произведения С(t) cos 20t, а через K2(t) — результат сглаживания произведения С(t) sin 20t. Мы хотим найти [c.276]
Выражение (10.07) должно быть действительным, так как это спектр. Следовательно, оно будет равно
Другими словами, если найти косинус-преобразование от K1 и синус-преобразование от K2 и сложить их друг с другом, то мы получим смещенный спектр функции f. Можно показать, что K1 будет четной, a K2 — нечетной функцией. Стало быть, если определить косинус-преобразование от K1 и прибавить или вычесть синус-преобразование от K2, мы получим спектр соответственно справа и слева от центральной частоты на расстоянии . Этот метод получения спектра мы будет называть методом гетеродинирования.
