Ключи, соединившие континенты. От Альфреда Вейла до наших дней
Шрифт:

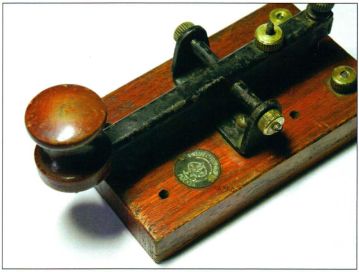

Этот ключ (фото 80) мало чем отличается от других учебных ключей, но представляет значительный интерес тем, что выпущен он во время Великой Отечественной войны и снабжен шильдиком изготовителя «3-Д ЭЛЕКТРОПРИБОР МОСКВА».
Фото 80.

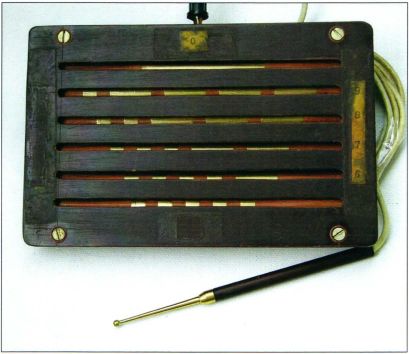

«Спичка»
Во время войны требовались такие устройства для работы кодом Морзе, которые могли обеспечить скрытность ведения радиопередач и скорость. Особую значимость это приобрело во время работы с территорий, подконтрольных противнику. Самое простое устройство, которое отвечало в некоторой мере этим требованиям — это «спичка» . Название
Фото 81.
Передавались только короткие цифровые сообщения. Для передачи цифры достаточно было быстро чиркнуть щупом по соответствующей канавке.
Подобное устройство было сконструировано ещё в 1850 году в Германии Фридрихом К. Герке (Friedrich Clemens Gerke — 1801 — 1888 гг.).
Скорость передачи отдельно взятой цифры могла достигать 1000 знаков в минуту. В качестве радиомаскировки использовался метод, называвшийся «маскировка паузой». После каждого переданного знака радист выдерживал паузу в несколько секунд.
При всей простоте «спички» радист в случае необходимости мог передать базовой станции сигнал «Работаю под контролем противника», всего лишь изменив направление движения щупа при передаче цифр 0 или 5, в контактных канавках которых, ближе к одному из их концов, имелся тонкий разрыв. Нормально 0 и 5 передавались только справа налево, а значение «тревога» они принимали в случае передачи слева направо. Этот разрыв (фото 82) в переданном знаке распознавался на экране панорамного устройства приёмной аппаратуры базовой станции.
Фото 82.
Известно, что к 1944 году радиоконтрразведка спецслужб Германии имела на вооружении радиосредства, позволявшие выявлять передачи, продолжительность которых была больше трёх секунд.

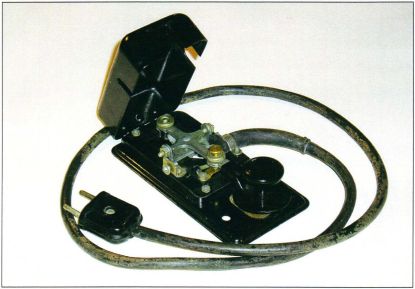

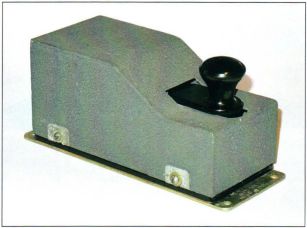

Ключ (фото 83) из учебно-тренировочного комплекта радиосвязи подразделения специального назначения. 1980-е гг.
Фото 83.

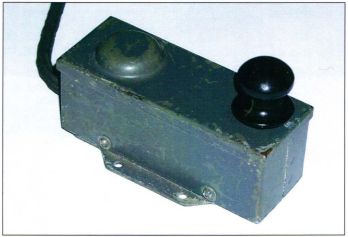

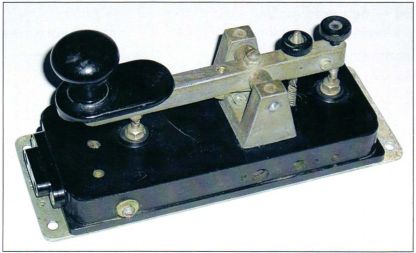

Ключ (фото 84) выпускался на Украине заводом телеграфной аппаратуры в нескольких модификациях для армии и флота, а также в Москве заводом МЗ-СЭП-СССР.
Фото 84.

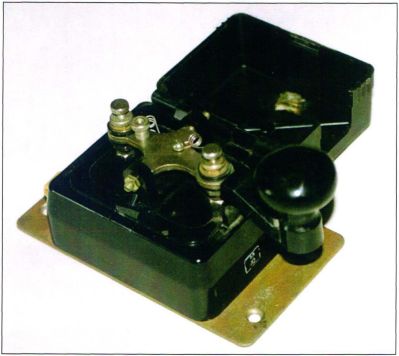

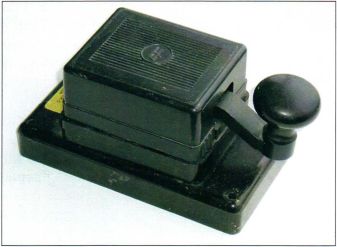

Модель КМ — без искрогасящего фильтра (фото 85).
Основание ключа и крышка выполнены из термостойкого пластика.
Фото 85.
Модель КМ-Ф (фото 86) с искрогасящим фильтром в основании ключа.
Фото 86.

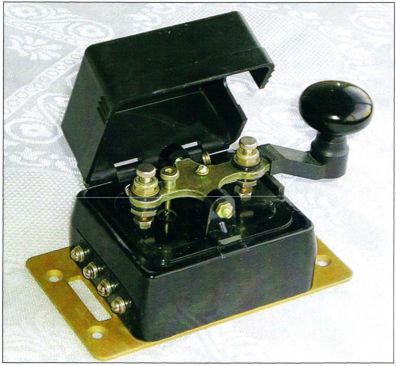

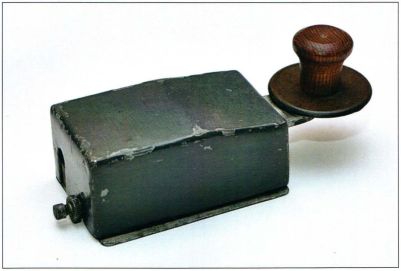

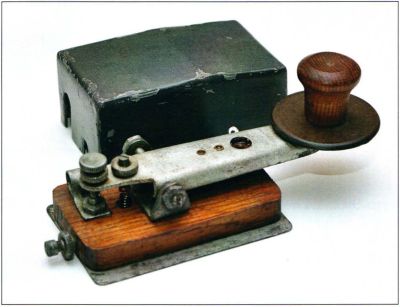

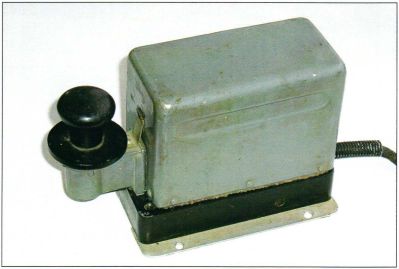

Ключи для ВМФ СССР (фото 87 — № 11928, 1955 г., фото 87а — № 10978, 1959 г.) в механическом отношении очень надёжны, легко регулируются и имеют защитную металлическую крышку.
Размеры рабочих частей ключа в основном повторяют размеры ключа «С & Г» (Siemens & Halske).
Фото 87.
Фото 87а.
Ключ
Фото 88.

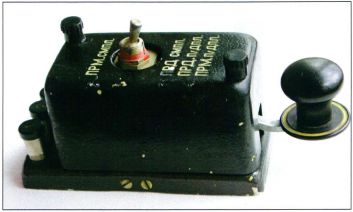

Телеграфный ключ ВВС СССР (фото 89).
На крышке имеется переключатель режимов работы радиостанции — «приём симплекс», «приём п/дуплекс», «передача симплекс», «передача полудуплекс». Использовался в комплекте радиостанции РСБ-5 на самолётах ЛИ-2, ИЛ-12, ИЛ-14. Также входил в комплект радиостанции Р-801 1945 года.
Фото 89.

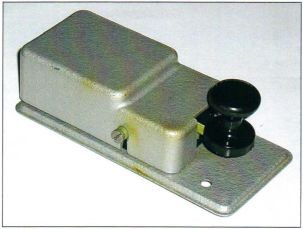

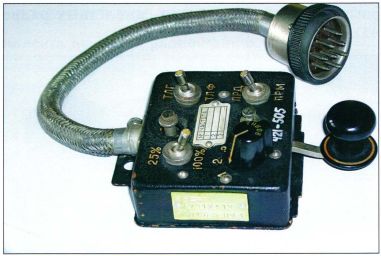

Телеграфный ключ в блоке управления ПУ-1 из комплекта самолётной радиостанции РСБ 5 «Днепр» и других, 1950 е гг. (фото 90).
Фото 90.

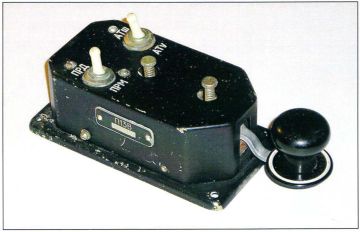

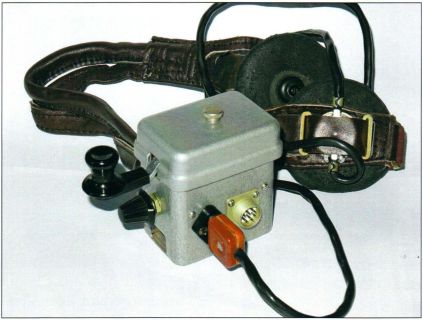

Телеграфный ключ «П-13В» из комплекта самолётной радиостанции «Ястреб», а также Р-820 и др. 1980-е гг. (фото 91).
Фото 91.

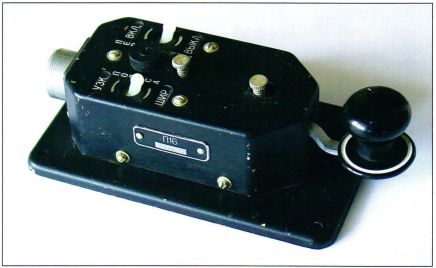

«П-16» — улучшенная модель ключа «П-13» самолётной радиостанции.
1980-е гг. (фото 92).
Фото 92.

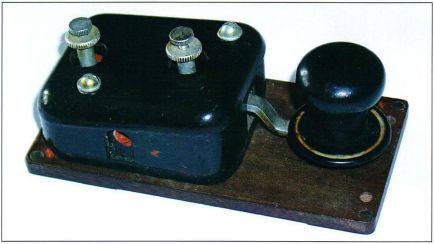

Одна из первых моделей ключей для самолётных радиостанций СССР,
1930-е гг. (фото 93).
Фото 93.
Ключ из комплекта радиостанции средней мощности «Р-102», 1960-е гг. (фото 94).
Фото 94.
Ключ из комплекта радиостанции «10РТ» (фото 95). Для работы в движении с транспортного средства (танка) предусмотрено крепление ключа к ноге радиста специальными лямками.
Фото 95.
Ключ из комплекта пехотной радиостанции «13Р». 1942 г. (фото 96-97).
Фото 96.
Фото 97.
Ключ из комплекта легендарной радиостанции Великой Отечественной войны РБМ, 1940-е гг.(фото 98).
Фото 98.
США
(фото 99) — The Western Electric Sounder.Pat. in USA Mar 6 1917 Вскоре после демонстрации Конгрессу в 1844 году возможности передачи сообщений кодом Морзе и приёма их на Register (Регистратор), разработанный Альфредом Вейлом, телеграфисты заметили, что звуки регистратора, сопровождающие запись на ленту точек и тире, можно принимать на слух.
