Фото 185.

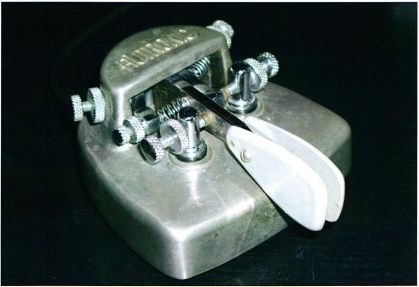

Autronic Paddle, США.

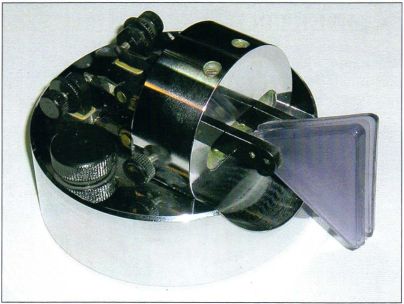

Выпущено несколько моделей этого интересного и сложного манипулятора (фото 186) Electrophysics Corp. Of Newport Beach. CA. USA. Отличаются они только цветом основания. Этот манипулятор спроектировали John Jay Jakosky (W6QJR) и его сын John, Jr. (K60NJ). В своё время Jakosky старший был телеграфистом на железной дороге и уже перед Второй мировой войной имел радио любительский позывной сигнал, структура которого (двубуквенный
Манипуляторы — коммерческие или самодельные — до Autronic были очень простыми и могли быть сделаны даже из части ножовочного полотна и пары регулируемых контактов.
Много полуавтоматов Vibroplex «Zephir» было превращено в манипуляторы простым обламыванием шпильки маятника и добавлением третьей клеммы.
В производстве «Autronic» принимала участие вся семья. Даже сын Джона младшего (John III) в летние каникулы занимался сборкой этих манипуляторов.
Jakosky получил патент на это изделие № 3.098.898 от 23 июля 1963 года.
Фото 186.
Автоматические электронные ключи

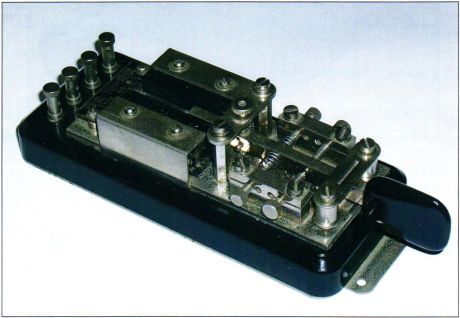

Электронный ключ «КНZ» (фото 187) разработан и выпускался на промышленной основе английским радиолюбителем Дэреком Коксом (позывной сигнал G3KHZ). Англия. 1960 г.
Фото 187.

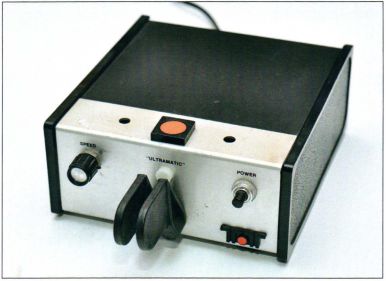

ULTRAMATIC, модель KR-50, США.
Такие ключи (фото 188) изготавливались фирмой «TEN—TEC Inc.» (Sevierville, TN, 37862, USA).
Скорость передачи регулируется плавно от 60 до 300 знаков в минуту. В конструкцию входит необычный «double lever» манипулятор с очень широкими возможностями настройки.
Фото 188.

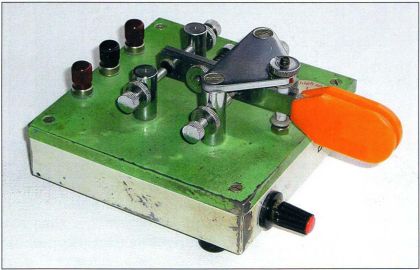

KEY-8, СССР.
Ключ (фото 189) разработан группой радиолюбителей и выпускался Воронежским заводом «Электроинструмент».
Скорость передачи регулируется в пределах 25—200 знаков в минуту. Стандартное отношение точек к тире 1:3 сохраняется независимо от изменения скорости.
Фото 189.

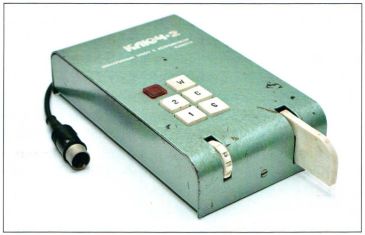

КЛЮЧ-2, СССР.
Электронный ключ (фото 190) с устройством памяти. Встроенный манипулятор позволяет передавать со скоростью до 250 знаков в минуту. Это один из лучших ключей, выпускавшихся производственной базой ДОСААФ СССР в 1970-е годы для радиолюбителей.
Фото 190.

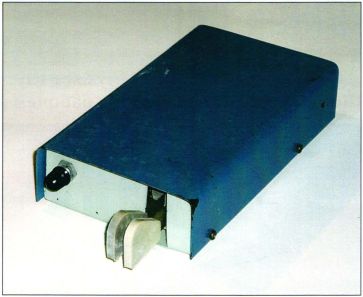

«Электронный ключ», СССР.
Регулируемый диапазон скорости ключа (фото 191) от 60 до 200 знаков в минуту при подключении к нему качественного манипулятора, т.к. встроенный вообще не приспособлен для передачи со скоростью выше 70...80 знаков в минуту. ДОСААФ СССР. 1970-е гг.
Фото 191.
Радиомузей
Радиомузей РКК, основные экспозиции которого посвящены средствам связи Первой и Второй мировых войн, на сегодняшний день не имеет аналогов в России.
Помимо экспозиций, которые занимают 15 витрин в коридорах и фойе трехэтажного офисного здания ООО «Фирма РКК», существенной частью музейного проекта является сайт в Интернете. Цель — сделать сайт Радиомузея РКК наиболее полным и достоверным источником информации по средствам связи двух мировых войн, прежде всего для русскоговорящей аудитории.
Музей был создан в мае 2000 года по рекомендации радиолюбителей-ветеранов Великой Отечественной войны, которые были собраны в прежнем офисе, ООО «Фирма РКК», чтобы отметить 55-летие Победы. Идея пришлась ко двору, ведь эта фирма радиотехническая и с 1991 года разрабатывает и строит радиосистемы, а также поставляет в Россию аппаратуру служебной радиосвязи.
Первая экспозиция музея насчитывала до 15 экспонатов, однако среди них уже были такие редкие немецкие приемники, как Е52а и Е53, которые передал музею сотрудник фирмы РКК Виктор Захаров (UA3FU). В следующие четыре года экспозиция музея практически не менялась, однако летом 2004-го, когда ООО «Фирма РКК» переехало в новый офис в своем собственном здании неподалеку от станции метро «Новослободская», было принято решение о расширении музея.
Именно тогда руководство музейным проектом взял на себя генеральный директор предприятия Валерий Громов (RA3CC). Будучи в прошлом активным коротковолновиком (UA3KBO в МГУ, а затем UV3GM, UAOFGM, JT0GM), В. Громов был известен многим российским радиолюбителям и привел эти свои связи в действие. На первом этапе большую помощь и экспонатами, и в особенности информацией нам оказал Сергей Матвеев (UAIOSM) из Архангельска.
Радиомузей РКК находится в здании ООО «Фирма РКК», недалеко от станций метро «Новослободская» и «Менделеевская» по адресу: 127055, Москва, ул. Сущевская, д. 9, стр. 4. Телефон: (495) 744 1070, факс: (499) 972 4200, [email protected].
Среди множества телеграфных ключей в экспозиции этого замечательного музея особо может быть выделена уникальная подборка ключей военного назначения из США (серии «J»), которые применялись в двух мировых войнах не только в вооруженных силах Америки, но и союзников.
Основатель и владелец музея РКК Валерий Борисович Громов в своем рабочем кабинете
Подборка военных ключей серии «J» (США)
Серия «J» берёт своё начало в 1915 году, когда для работы с искровым передатчиком SCR-49 (ВС-2) и был создан ключ J-1. Всё «семейство ключей J» насчитывет 51 модель, собрать которые даже в таком музее, как Радиомузей РКК, представляется задачей нерешаемой. Каждый ключ этой серии являет собой слово на одной из интереснейших страниц истории развития телекоммуникаций кодом Морзе в США, которая была открыта 24 мая 1844 года.
J-5-A — Пожаробезопасный ключ армии США. Довольно редкая модель в герметичном корпусе. Во время Первой мировой войны ключи «J-5» применялись для манипуляции искровых передатчиков. Изготавливался компанией L.S.Brach Mfg Co.
