Ключи, соединившие континенты. От Альфреда Вейла до наших дней

Пахомов Валерий

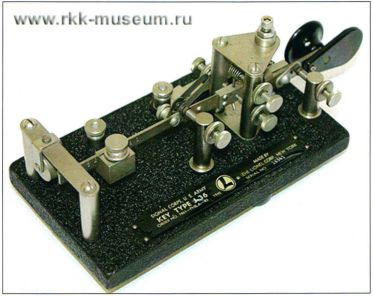

J-36 — полуавтоматический ключ образца 1942 года.

Выпускался компанией The Lionel Corporation по лицензии Vibroplex Co.

Наиболее распространённый ключ армии США. В годы Второй мировой войны производился несколькими американскими компаниями. Данный ключ изготовлен

J.H.Bunnell & Co. по военному контракту 1941 года. Характерной особенностью ключей типа J-37 является то, что для возврата

коромысла в них используется плоская, а не витая пружина, характерная для ключей J-38.

Ключи J-37 использовались как сами по себе, так и в составе целого ряда других телеграфных манипуляторов.

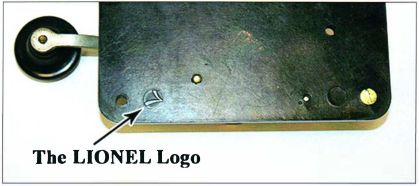

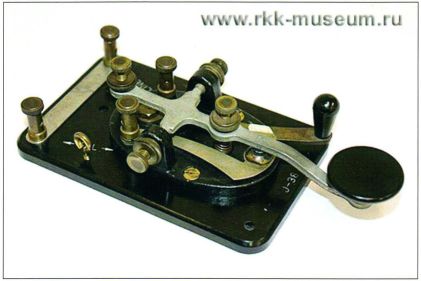

J-38 — во время Второй мировой войны телеграфные ключи J-38 выпускались несколькими американскими фирмами. Данный экспонат музея изготовлен компанией The Lionel Corporation, которая считалась наиболее авторитетным про изводителем ключей этого типа. Телеграфные ключи этой компании помечались специальным логотипом — стилизованной буквой «L» в круге (см. фото ниже).

В учебном классе ключи J-38 жестко крепились к столам и соединялись с пультом преподавателя двумя проводами, подключенными к контактам «LINE» на ключе.

Головные телефоны обучаемого подключались к контактам «TEL».

Ключи J-38 имеют специальный замыкатель (Circuit Closer), который в замкнутом положении позволял обучаемому слушать передачу преподавателя, а в разомкнутом — самому передавать сигналы азбуки Морзе.

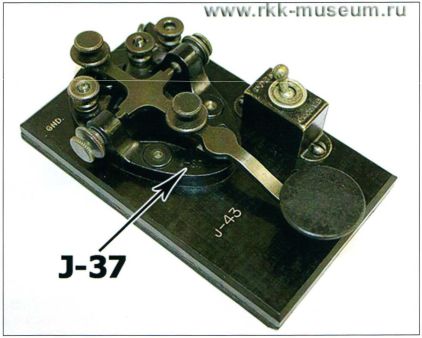

J-43 — телеграфный ключ армии США на основе ключа J-37. Ключ J-43 смонтирован на бакелитовой платформе с рубчатой каучуковой «подошвой». Кроме клемм KEY (ключ) и GND (земля) на платформе имеется клемма RELAY (реле) и тумблер с обозначениями OPEN (разомкнуто) и CLOSED (замкнуто).

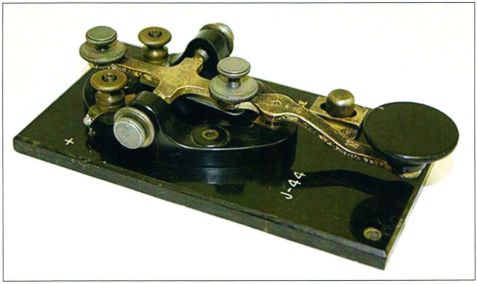

J-44 — телеграфный ключ армии США на основе ключа J-37. Ключи J-44 входили в комплект подвижных узлов связи SCR-399 и SCR-499, поставлявшихся в СССР по Лендлизу в годы Великой Отечественной войны.

Обозначение «J-44» относится к бакелитовой платформе, на которой установлен телеграфный ключ J-37 и переключатель «Voice — Teleg» («голос — телеграф»), который замыкает контакты ключа при работе на передачу голосом.

Данный экземпляр J-44 изготовлен американской компанией E.F. Johnson, название которой имеется на основании ключа J-37.

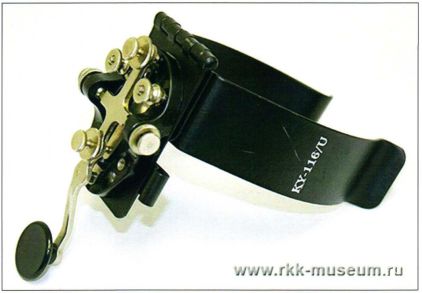

J-45 — после 1943 года обозначается как KY-116/U — телеграфный ключ на основе ключа J-37 с откидывающейся на петлях металлической клипсой для его крепления на ноге оператора выше колена при работе в полевых условиях или в движении с транспортных средств.

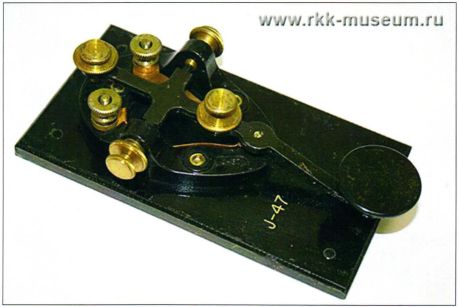

J-47 — телеграфный ключ армии США на основе ключа J-37. Обозначение «J-47» относится к бакелитовой платформе, которая применялась в данной модели ключа.

В разделе «США» представлен ключ J-47 с индексами, из которых следует,

что ключ имеет специальное защитное покрытие для работы в агрессивной среде — повышенная влажность, кислотность, морская вода...

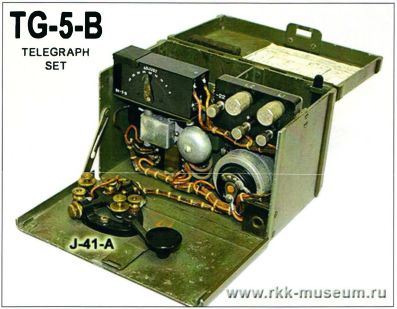

J-41-A — телеграфный ключ из комплекта американского полевого телефона для скрытной телеграфии TG-5 A(TG-5-B), и представляет собой версию J-37 с дополнительной клеммой с правой стороны основания. Ключ имеет специальное защитное покрытие для работы в агрессивной среде (индекс MFP — Moisture Fungus Proofed), предохраняющее его от влаги и плесени. Такие ключи применялись только в аппаратах TG-5.

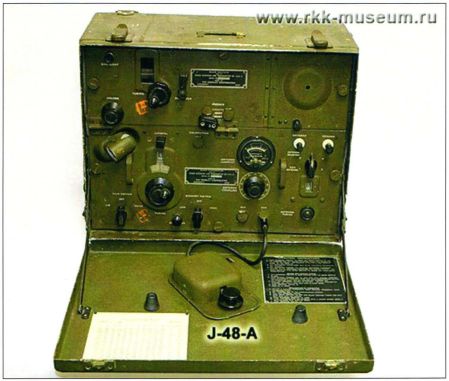

J-48-A — телеграфный ключ пехотной радиостанции ВС-654-А. Все части ключа выполнены из анодированного металла. Возврат коромысла обеспечивается витой пружиной, как в ключах J-38. Ключ жестко закреплён на передней крышке корпуса радиостанции и закрыт металлическим чехлом, крепящимся двумя винтами.

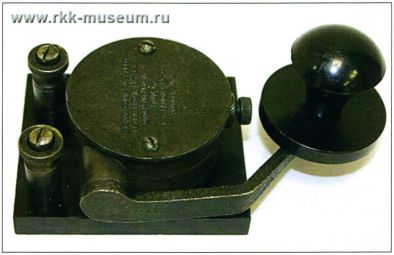

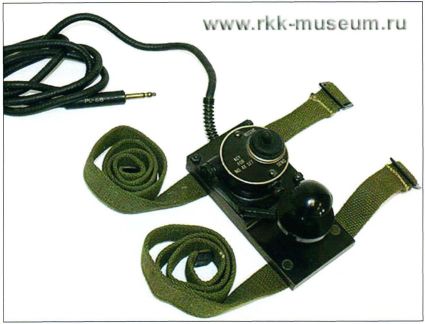

Ключ из комплекта пехотной радиостанции WS No. 48. Изготовлен на базе армейского ключа J-5-А с добавлением тумблера «Приём-Передача» и матерчатых лент для крепления на бедре оператора.

Если у читателя к завершающей части нашего экскурса в историю телеграфного ключа и, в некоторой мере, телеграфной связи по проводам и без них воз никли вопросы, требующие разъяснения, то, может быть, сказанное Альбертом Эйнштейном внесёт в них полную ясность: «Беспроводной телеграф не труден для понимания. Обычный телеграф походит на очень длинную кошку. Вы дёргаете за хвост в Нью Йорке, а она мяукает в Лос-Анджелесе. Радио — то же самое, только без кошки».

След России в истории электросвязи

Итак, эра телекоммуникаций в США началась 24 мая 1844 года, и телеграфный ключ более 150 лет оставался основным инструментом для передачи сообщений кодом Морзе. Какой же след в развитии электросвязи середины XIX века оставила Россия?

Павел Львович Шиллинг

(1786-1837)

Русский ученый, электротехник, изобретете ль первого в мире электромагнитного телеграфа Павел Львович Шиллинг родился 5 (16) апреля в Ревеле (Таллинн). В 1797 году был принят в Первый кадетский корпус в Санкт-Петербурге, который закончил в 1802 году, и начал службу в Коллегии иностранных дел и до 1812 года работал в русской миссии в Мюнхене. Участник войны 1812 года.

В 1814 году за боевые заслуги был награжден орденом Св. Владимира и саблей с надписью «За храбрость».

В 1828 году Павел Львович Шиллинг был избран член-корреспондентом Петербургской Академии Наук. Его перу принадлежат работы по криптографии, исследования и изобретения различных систем кодирования.

П.Л. Шиллинг известен как изобретатель первого в мире электромагнитного телеграфа. В 1832 году при помощи механика И.А. Швейкина, вместе с которым впоследствии им были созданы все телеграфные комплексы, он сделал клавишный шестимультипликаторный телеграфный аппарат и 9 (21) октября 1832 года организовал демонстрацию своего телеграфа у себя в квартире (Марсово поле, д.7), которая вызвала такой резонанс в обществе, что Шиллинга посетили Николай I и его брат Великий князь Михаил Павлович. Демонстрация телеграфа продолжалась до Рождественских праздников.
