Стыки между торцами колец в пределах водоприемной части хорошо уплотнить просмоленной пеньковой веревкой диаметром 20 мм. Это уплотнение укладывается в специальный желобок, отформованный в верхнем торце кольца. Уплотнение зажимается под давлением верхних колец и обеспечивает высокую плотность стыка.
Разработку мягкого грунта на дне шахты ведут от середины. При плотном грунте сначала выбирают грунт под кольцом вдоль ножа, а когда крепление осядет, то вынимают середину. Если погружение бетонных колец остановится вследствие трения о грунт, надо на верхнее кольцо установить платформу с дополнительной нагрузкой.
Устройство водоприемной части бетонного колодца в принципе аналогично деревянному. Здесь также надо стремиться к тому, чтобы приток воды шел через дно. Когда водоносный пласт состоит из очень рыхлых пород, под нижнее кольцо подводят пол из толстых досок
В маломощных водоносных слоях иногда устраивают приток воды через боковые отверстия, которые выполняют горизонтальными, восходящими или V-образными (рис. 14). Последнее с внешней стороны засыпают песком или мелким гравием, а с внутренней – более крупным гравием, что должно предохранить колодец от заноса песком. Однако лучше выполняют эту функцию специальные фильтры, которые устанавливают на растворе в боковые стенки или же формуют такие фильтры непосредственно при изготовлении колец. Наибольшее распространение получили фильтры из крупнопористого бетона, то есть бетона без мелкого заполнителя (песка). Размеры зерен гравия и щебня для крупнопористого бетона подбирают в зависимости от крупности зерен песка водоносного слоя в соотношении 10:1. Крупный заполнитель обволакивают сметанообразной смесью цемента с водой, укладывают в форму и слегка трамбуют.

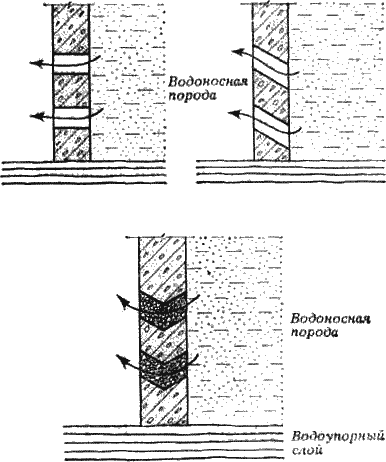

Рис. 14. Формы отверстий водоприемной части колодца при боковом притоке воды
На 1 часть цемента (по массе) берут 6 частей гравия или щебня при В/Ц = 0,3–0,5.
Боковые фильтры из крупнопористого бетона сделать несложно, если бетонные кольца самодельные. Для этого у нижнего водоприемного кольца при его формировании делают два пояса высотой 15–20 см не из монолитного бетона, а из крупнопористого. Или же при укладке бетона в опалубку закладывают в шахматном порядке заранее изготовленные из крупнопористого бетона вставки в виде кирпичей. В бетонных кольцах заводского изготовления для фильтров придется пробивать окна в стенках. Если крупнопористая бетонная смесь готовится в бетономешалке, сначала подают воду, затем половину массы щебня и полную массу цемента. После этого догружают вторую половину щебня. Дозировку производят по массе. Бетономешалка при этом должна все время вращаться. Смесь перемешивают в течение 3–7 мин до полного обволакивания отдельных зерен заполнителя цементным раствором, который на поверхности зерен имеет слабый отблеск воды. Готовая к укладке бетонная смесь получается жесткой и рассыпчатой.
Иногда колодцы делают из бетонных пластин. Изготовление пластин намного проще, чем колец, – форма для них очень простая. Прямоугольные и квадратные колодцы из бетонных пластин по внешнему виду походят на деревянные срубовые, только вместо бревен – бетонные пластины. Концы пластин для надежного сопряжения в углах отформовывают в лапу. Расположение арматуры в пластине показано на рис. 15. Пластина должна воспринимать изгибающую нагрузку от возможного бокового давления грунта, то есть работать как балка. Поэтому арматуру в пластине надо расположить ближе к плоскости, обращенной внутрь колодца. Для уменьшения проницаемости стенок бетонного ствола пластины ставят на растворе.
Рис. 15. Железобетонная пластина
В сравнении с круглым колодцем, при равновеликой площади сечений в свету, квадратный колодец требует для ствола больше материала примерно на 13 %. Чтобы приблизить расход материала к потребному расходу для круглого колодца, сечение колодца из пластин принимают не квадратным, а шести– или восьмиугольным. Для шестигранного колодца по сравнению с круглым расход материала увеличивается только на 5 %, а для восьмигранного – ужо только на 2 %. Можно сэкономить и эти 2 %, сделав пластины кольцевыми. Высоту одной кольцевой пластины делают равной 18 см, ширину – 10–15 см. Среднюю длину кольцевой пластины берут такой, чтобы в одном ряду уложилось 6–8 пластин, составляющих полное кольцо. Очевидно, что форма для изготовления кольцевых пластин будет ужо сложнее.

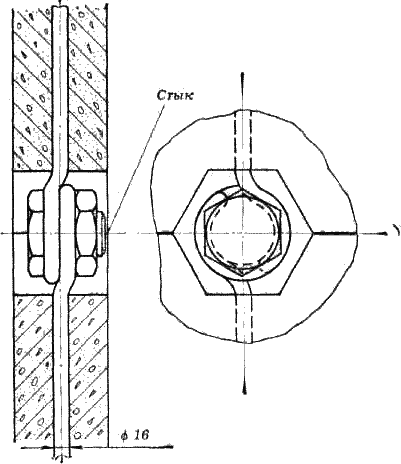

Если при строительстве колодца из бетонных пластин пользоваться сваркой, то концы бетонных пластин не надо формовать в лапу, а вместо этого предусмотреть
В заключение заметим, что бетон позволяет сравнительно легко производить ремонт деревянных колодцев. Сруб, находящийся в водоносном слое, может быть разобран, если это возможно, и заменен бетонными пластинами, а верхняя часть, над уровнем воды, укреплена монолитным бетонированием. Для этого к деревянным стенкам гвоздями крепится арматура, например, в виде сетки, и производится бетонирование с помощью скользящей опалубки или без нее, но уже набивкой раствора, а не бетона. В этом случае получающийся после твердения материал носит название армоцемента. Прочность армоцемента высока. Кстати, в судостроении армоцемент применяют для строительства корпусов судов и для ремонта разрушенной гниением деревянной обшивки. При ремонте очень гнилых деревянных колодцев, когда есть опасность разрушения крепления, колодец засыпают песком и замену крепления производят, как и при строительстве нового колодца, извлекая песок, что, понятно, легче.
Каменные и кирпичные колодцы
Колодцы из естественного камня или кирпича долговечны, непроницаемы для поверхностных загрязнений и удовлетворяют основным техническим и санитарным требованиям. Для каменной (бутовой) кладки обычно применяют такие естественные камни, как сланцы, плотные известняки и песчаники. У этих камней обычно имеются с двух или с нескольких сторон плоские участки (постели), а если их нет, то такие плоскости легко получить при обработке.
Колодец можно построить и из кирпича, но только из красного. Силикатный кирпич применять нельзя, в земле он быстро разрушается. А вот каким должен быть красный кирпич? К сожалению, «хороший» кирпич, то есть такой, который продастся кирпичными заводами как кондиционный, для колодца, как правило, не годится. Очень часто изготовленный скоростным методом современный кирпич – не кирпич, а собрание трещин. По-видимому, по этой причине в некоторых руководствах появились категорические указания о непригодности кирпича для колодцев. Автор берет на себя смелость все же рекомендовать кирпич, по при условии, что для колодца будет отобран кирпич некондиционный, пережженный (пусть даже несколько неправильной формы), по плотный и без трещин.
Каменные и кирпичные колодцы строят, как правило, круглыми с внутренним диаметром 0,75–1 м. При такой форме колодца расход материала наименьший. Как и у других колодцев, при небольшой глубине кладка может быть возведена в готовой шахте. Глубокие колодцы строят обычным опускным способом. В этом случае также кладку надо возводить на опорном башмаке, диаметр которого должен немного выступать за внешний диаметр кладки. Башмак можно сделать из дерева или железобетона и снабдить его режущим ножом из стали. Технология строительства в принципе такая же, как из монолитного бетона.
Толщину стенок каменного (бутового) колодца принимают равной 35 см, кирпичного колодца – не менее 25 см. Кладку ведут на цементном растворе состава 1:3 или 1:4 в зависимости от марки цемента. С целью экономии цемента может быть применен также и цементно-известковый раствор 1:2:5 (портландцемент – известь – песок).
Бутовый камень для кладки колодца надо подбирать очень тщательно. Необходимо, чтобы ряды были по возможности горизонтальными, чтобы отдельные камни не выступали ни с внутренней, ни с наружной стороны. Промежутки между камнями следует делать как можно тоньше. При этом должна соблюдаться перевязка швов, а камни должны быть обращены к центру колодца узкой стороной (тычком), чтобы грунтом их не выдавило внутрь. Крупные и мелкие камни надо разделить и класть их отдельными слоями – ряд крупных, ряд мелких.
Каменный колодец желательно оштукатурить. Внутри – цементным раствором 1:2, снаружи – более бедным раствором. Если цемент приходится экономить, снаружи вместо раствора кладку можно просто обмазать жирной глиной. Заглаживание колодца снаружи цементным раствором или глиной делается с целью уменьшения трения при его опускании.
Кладку колодца из кирпича ведут тычком – кирпичи укладывают плашмя веером (по радиусам). Первый ряд кирпича кладут на слой раствора, разостланный на верхней плоскости башмака. Во время кладки надо постоянно следить, чтобы швы были тщательно заполнены раствором. Следующий ряд кладут также тычком, по смещают кирпичи по окружности с целью перевязки, чтобы вертикальные швы не оказались в одной плоскости. По внешней стороне колодца швы при такой кладке получаются очень широкими, их забивают кирпичным щебнем и замазывают раствором. Надо также стараться, чтобы за стойки колодца не падали кирпичи и щебень, так как они будут сильно мешать опусканию колодца.
