В этой выдержке очень образно и ярко, живым русским языком описаны простота и достоинства абиссинского колодца, в частности, отмечена быстрота установки его и снятия. Последнее определяет его ценность для временного водоснабжения в полевых условиях. Однако в первозданном виде абиссинский колодец имеет некоторые недостатки: примитивный фильтр – просто перфорированная трубка (то есть трубка с мелкими отверстиями); наибольшая глубина подъема воды всего – 7 м. Последнее объясняется конструкцией всасывающего насоса, поднимающего воду только в результате разряжения, создаваемого в трубе, а оно, как известно, не может теоретически поднять столб воды выше 10 м. Вот практически и получается – 7 м.
В настоящее время этот колодец известен, пожалуй, только специалистам.

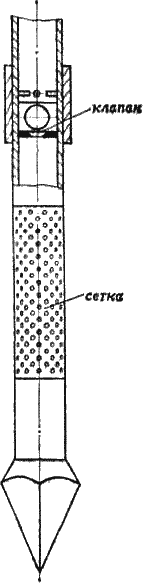

При желании абиссинский колодец нетрудно сделать с сетчатым фильтром. Устройство и технология
Подъем воды с глубины более 7 м может быть осуществлен с помощью погружного насоса или эрлифта, описанных в разделе «Водоприемники из трубчатых колодцев».
В журнале «Лесное хозяйство» (1959, № 4) С. И. Дундиковым приведено описание упрощенной технологии забивки абиссинского колодца. Для этого на выбранном месте для колодца роют шахту размерами 0,8x0,8x1 м. Затем, присоединив к фильтру трубу, на нее свободно надевают бабу массой 25–30 кг. На расстоянии 1 м от фильтра на трубе укрепляют болтами стальной хомут – подбабок, состоящий из двух половин, а выше его на 1–1,5 м устанавливают второй хомут с двумя блоками (рис. 19).
Поставив в центре шахты подготовленную для забивки трубу, шахту заполняют грунтом и утрамбовывают его. После этого забивают абиссинский колодец, поднимая бабу за веревки. Падая, баба ударяет по нижнему хомуту и заглубляет трубу. По мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе. Заглубив первую трубу, навинчивают следующую и т. д. В процессе забивки проверяют, не появилась ли вода в трубе. Для этого в трубу опускают на шнуре небольшой длины отрезок тонкой трубки, который при соприкосновении с водой издает характерный хлопок. Таким образом, технология С. И. Дундикова позволяет обойтись без копра.
Забивку труб производят до тех пор, пока фильтр не погрузится в водоносный слой и уровень воды в трубе не будет стоять на 0,5–1 м выше верхнего края фильтра. После этого забивку труб прекращают и откачивают воду до полного ее осветления.
Для подъема воды из абиссинского колодца на высоту до 7 м годятся ручные поршневые насосы, например БКФ-4, НР-3,КР-3, КР-4, «Дон», НК-10, «Урал», «Ноток». Ручной насос плотно закрепляют на резьбе или на фланцах непосредственно на обсадной трубе колодца.

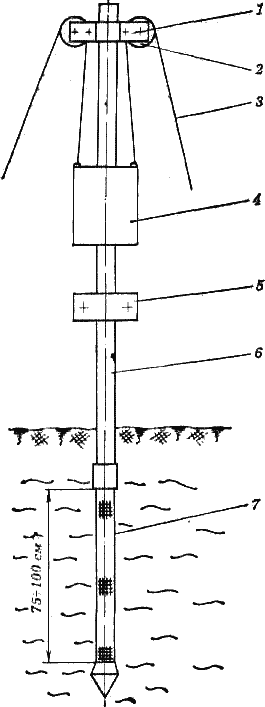

Рис. 19. Установка абиссинского колодца без треноги: 1 – хомут; 2 – блок; 3 – веревка; 4 – баба; 5 – подбабок; 6 – труба; 7 – сетчатый фильтр
Ручное ударно-вращательное бурение скважин
Ручное бурение скважин на воду как промышленный способ применялось еще сравнительно недавно. Да и теперь оно возможно в тех местах, куда трудно доставить буровую технику. Ручным ударно-вращательным бурением, используя только мускульную силу человека, проходят скважины наибольшим диаметром 200–250 мм и глубиной до 70 м, а в отдельных случаях – и до 100 м. Проходку скважины ударно-вращательным бурением ведут вращением различных буров, а в твердых и сыпуче-плывучих породах – долблением специальными долотами и стаканами. Эти буровые инструменты подсоединяют к стержням – буровым штангам, которые соответственно вращают руками или попеременно поднимают и сбрасывают в забой. Отсюда и название способа проходки «ручное ударно-вращательное бурение».
Для проходки пластичных пород (глины и смеси глин с песками) наиболее приспособленным инструментом являются ложковые буры (ложки). Ложка – это полуцилиндр, свернутый из листовой стали, например Ст. 3, с левой отогнутой режущей кромкой (если смотреть сверху). Порода в полости полуцилиндра удерживается сжатием и прилипанием, поэтому продольная щель между кромками для более сыпучих пород должна быть более узкой. Ложка забирает породу вертикальной и нижней режущими кромками. Нижнюю часть ложки устраивают по-разному. Для самодельного исполнения наиболее доступны следующие варианты (рис. 20): низ ложки выполнен ковшеобразным резцом; низ ложки с левой стороны сделан в виде резца, а с правой – в виде поперечного выступа, причем между этими отгибами можно пропустить сверло по металлу и приварить его к телу ложки. И то и другое несложно выполнить, если есть возможность нагреть металл до пластичного состояния. Ложку можно также сделать из трубы подходящего диаметра и использовать ее даже

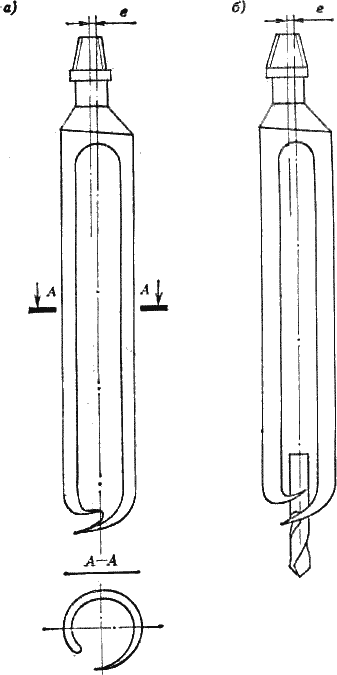

Рис. 20. Ложковые буры: а – с ковшеобразным резцом; б – с отгибами и сверлом
Порода, которую ложка забирает в забое скважины, извлекается на поверхность вместе с инструментом. За одну забурку ложкой обычно углубляют скважину на 30–40 см.
Иногда самодельный буровой инструмент делают в виде простого бурава – стального диска с вырезанным узким сектором и отогнутыми кромками. Конечно, можно что-то сделать и таким буром в пластичных, необваливающихся породах. Однако он очень легко уходит в сторону, вызывая часто недопустимое искривление ствола скважины. Если еще с этим как-то можно бороться установкой выше бура центрирующего пояска, то об уширении скважины для обсадной трубы в данном случае не может быть и речи.
Рис. 21. Змеевиковый бур
Для бурения плотных глин и суглинков применяют змеевиковый бур (змеевик), напоминающий бурав по дереву (рис. 21). Нижнее режущее лезвие змеевика имеет форму ласточкина хвоста и должно закаливаться. Змеевик действует подобно штопору: вращаясь, он ввинчивается в породу. При подъеме бура порода удерживается на его винтовых лопастях. Змеевик во время работы приподнимают на несколько сантиметров через каждые 1,5–2 оборота буровых штанг для отрыва от основного массива породы. В противном случае усилие подъема будет очень велико и штанги можно порвать.
Изготовить самому такой змеевик трудно, поэтому в самодеятельном бурении вместо него с успехом используют отрезки винтовых шнеков от сельхозмашин. Для этого берут часть шнека с 3–4 витками, снизу приваривают сверло по металлу (или просто конический штырь) для центрирования бура в забое, а сверху – отрезок трубы для соединения со штангами. Хорошие результаты получают, приспосабливая для бурения плотных глин и суглинков рыболовные ледовые буры.
Для проходки твердых пород и валунно-галечниковых отложений служат буровые долота. При необходимости их также делают эксцентричными по отношению к оси шейки, чтобы вырабатывать уширенную скважину, доступную для прохода обсадной трубы. Долота изготавливают из закаливающихся сталей У10, 45, 65Г, 40ХН п др.) и закаливают до твердости зубила на высоту не более 25 мм. В зависимости от крепости проходимых пород лезвие долот должно иметь различный угол заострения. Для проходки относительно мягких пород угол заострения (двугранный угол) – 70–80°, для твердых пород и валунно-галечниковых отложений – 110–130°.
Долота имеют разную форму применительно к различным по буримости породам (рис. 22). Бурение не очень твердых пород ведут зубильным (плоским долотом), более твердых – двутавровым и с Z-образным лезвием. Для бурения твердых трещиноватых пород служит крестовое долото, у которого два лезвия пересекаются под прямым углом, – это препятствует его заклиниванию в трещине. Скругляющее долото применяют также для проходки твердых пород, оно обеспечивает более правильную округлость скважины и дает хорошие результаты при проходке трещиноватых пород и валунно-галечниковых отложений. Эксцентричное долото разрабатывает скважины большего диаметра, чем размер лезвия. Для раздробления небольших валунов или отодвигания их в сторону в забое применяют долото в форме клина – пирамидальное долото.
