На Инструментальной панели в режиме Геометрия поочередно выберите команды:
Непрерывный ввод объектов:
Скругление.

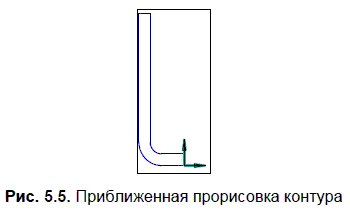

Сделайте приближенную прорисовку контура (рис. 5.5).
6. Нанесите 2
7. На Компактной панели нажмите кнопку Параметризация:
Затем на Инструментальной панели — кнопку Равенство длин:
Укажите вертикальный отрезок длиной 5 мм и верхний горизонтальный отрезок.
8. Заканчивается эскиз повторным нажатием кнопки Эскиз:
9. На панели Редактирование детали:
нажмите кнопку Операция выдавливания:

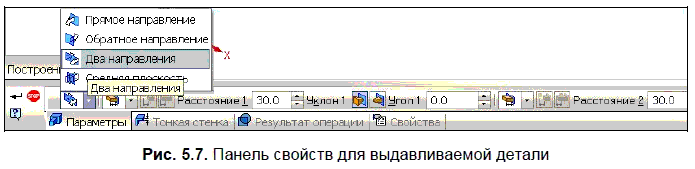

Внизу экрана появится Панель свойств (рис. 5.7), на которой устанавливаем параметры выдавливания: Два направления; Расстояние 1 — 30.0; Расстояние 2 — 30.0. Ввод параметров заканчивается нажатием кнопки Создать объект:
В результате получится показанное на рис. 5.8 изображение детали.
10. В Дереве модели выберите Плоскость ZX.
Нажмите кнопку Эскиз:
На Инструментальной панели в режиме Геометрия выберите команду Отрезок:
Нарисуйте 3 отрезка со стилем линии Осевая. Постройте 2 окружности и нанесите один диаметральный размер (рис. 5.9).
11. На Компактной панели нажмите кнопку Параметризация:
Затем на Инструментальной панели — кнопку Равенство радиусов:
Укажите 2 окружности. Нанесите 2 вертикальных размера и один горизонтальный (рис. 5.10).
Закройте эскиз повторным нажатием кнопки Эскиз:
12. На
нажмите кнопку Операция выдавливания:
Появится Панель свойств, на которой устанавливаем параметры выдавливания: Обратное направление; Расстояние 2-10.0. Нажмите кнопку Создать объект:
Результат представлен на рис. 5.11.
13. В Дереве модели выберите Плоскость ZX.
Нажмите кнопку Эскиз:
На Инструментальной панели в режиме Геометрия выберите команду Отрезок:
Нарисуйте 2 отрезка со стилем линии Осевая.

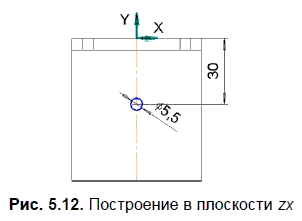

Постройте окружность. Нанесите диаметральный размер (рис. 5.12).
14. Закройте эскиз и примените к нему операцию Вырезать выдавливанием | Обратное направление | Через все.
15. Получив требуемое изображение, сохраните файл с именем Радиатор.
5.1.2. Ассоциативный чертеж
Для создания ассоциативного чертежа воспользуйтесь командой Создать | Чертеж из меню Файл.
Для этого случая необходимо применить команду Вставка | Вид с модели | Стандартные. Откройте ранее сохраненный документ Радиатор. На вкладке Параметры Панели свойств в поле Ориентация главного вида отображается название ориентаций модели на главном виде чертежа. По умолчанию для построения главного вида выбрана ориентация Спереди. Вы можете определить для построения вида спереди любую другую ориентацию модели, выбрав ее из раскрывающегося списка ориентаций. Задайте Справа.
Нажмите кнопку Схема видов:
В поля Зазор по горизонтали и Зазор по вертикали введите расстояние между видами в горизонтальном направлении 40 мм и вертикальном — 50 мм. Нажмите кнопку OK и расположите фантом стандартных видов в поле чертежа.

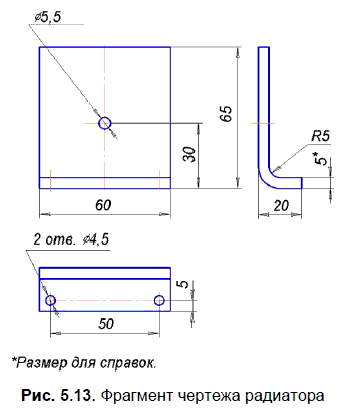

Оформление чертежа производится поочередно в отдельных видах и включает проведение осевых линий и нанесение размеров. На заключительном этапе заполняются графы основной надписи. Фрагмент полученного чертежа представлен рис. 5.13.
5.2. Моделирование и выполнение чертежа втулки
5.2.1. Создание трехмерной модели втулки
Условие. Создать трехмерную модель втулки согласно приведенной иллюстрации (рис. 5.14).
Решение.
1. Нажмите кнопку Создать на панели Стандартная:
