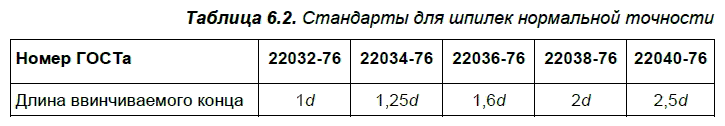

Длина l₁ ввинчиваемого конца в длину шпильки не включается и зависит от материала детали, в которую ввинчивается резьбовой конец. Эта длина связана определенными соотношениями с диаметром d шпильки. В табл. 6.2 указаны номера стандартов для шпилек нормальной точности с различными длинами l₁.

Длина гладкой части стержня шпильки должна быть не менее 0,5d.

Длина l шпильки определяется аналогично длине болта.

Пример условного обозначения шпильки с диаметром резьбы 8 мм, крупным шагом резьбы, длиной шпильки 60 мм и размерами по ГОСТу 22038-76:

Шпилька М8x60 ГОСТ 22038-76.

То же, но с мелким шагом резьбы — 1,0 мм:

Шпилька М8x1,0x60 ГОСТ 22038-76.

Винтовое соединение (см. рис. 6.12) включает скрепляемые детали, винт и шайбу. В соединениях винтами с потайной головкой и установочными винтами шайбу не ставят.

У одной из скрепляемых деталей должно быть гнездо с резьбой для конца винта, а у остальных — отверстие диаметром по размерам из табл. 6.1.

Неупрощенное изображение гнезда требует выбора по ГОСТу 10549-80 размеров сбега х, недореза a для внутренней метрической резьбы и высоты фаски z.

Если используется винт с потайной или полупотайной головкой, то соответствующая сторона отверстия верхней детали должна быть раззенкована под головку винта. Размеры опорных поверхностей под головки винтов выбираются по ГОСТу 12876-67.

Длину винта определяют как сумму толщин скрепляемых деталей, толщины шайбы и глубины завинчивания. Глубина l₁ завинчивания выбирается так же, как для шпильки, а длина l₀ резьбы с увеличением на 0,5d, чтобы конец резьбы был выше разъема деталей.

Дополнительное требование — на плоскости проекции, перпендикулярной к оси винта, прорезь (шлиц) для отвертки изображают условно повернутой на 45°.

Пример условного обозначения винта с цилиндрической головкой, диаметром 8 мм, длиной 40 мм и размерами по ГОСТу 1491-72, исполнение 1 с крупным шагом резьбы:

Винт М8x40 ГОСТ 1491-72.

Гайка — резьбовое изделие, имеющее отверстие с резьбой для навинчивания на резьбовой стержень. По форме гайки бывают шестигранные, квадратные, круглые и др.

Пример условного обозначения гайки диаметром 12 мм:

Гайка М12 ГОСТ 5915-70.

Шайба — деталь, которую устанавливают под гайку или головку болта или винта для предохранения материала детали от задиров и смятия при затяжке гайки или винта, а также чтобы исключить возможность самоотвинчивания крепежной детали. Шайбы разделяются на круглые, косые, пружинные и др.

Пример условного обозначения шайбы исполнения 1 для крепежной детали с диаметром резьбы 12 мм:

Шайба 12 ГОСТ 11371-78.

Для предупреждения самоотвинчивания болтов, винтов и гаек применяют пружинные шайбы по ГОСТу 6402-70. Обозначение пружинной шайбы аналогично приведенному выше.

Формулировка задания, необходимые исходные и справочные данные для конструктивного изображению болтового, винтового и шпилечного соединений представлены на рис. 6.13.

Для завершения

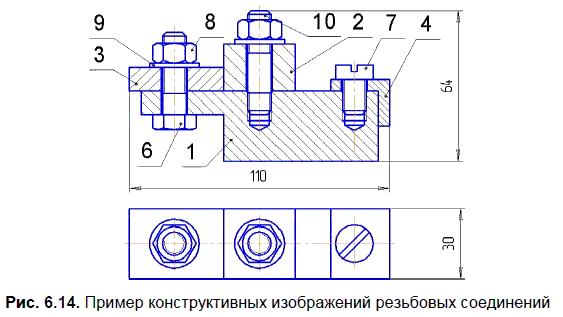

сборочного чертежа целесообразно обратиться к конструкторской библиотеке, входящей в систему КОМПАС-3В. Структура и порядок работы с этой библиотекой раскрыта в главе 1. Для изображения гнезда с резьбой и гнезда без резьбы ниже конца винта или шпильки также могут быть использованы библиотечные элементы. При этом из набора изображений резьбовых отверстий выбирается глухое отверстие, для которого задаются такие параметры, как диаметр и длина резьбы, глубина отверстия и т. д. Следует отметить, что в конструкторской библиотеке КОМПАС на шпильках не показан сбег резьбы, поэтому конструктивное изображение шпилечного соединения требует редактирования. На рис. 6.14 показан пример конструктивных изображений болтового, винтового и шпилечного соединений.

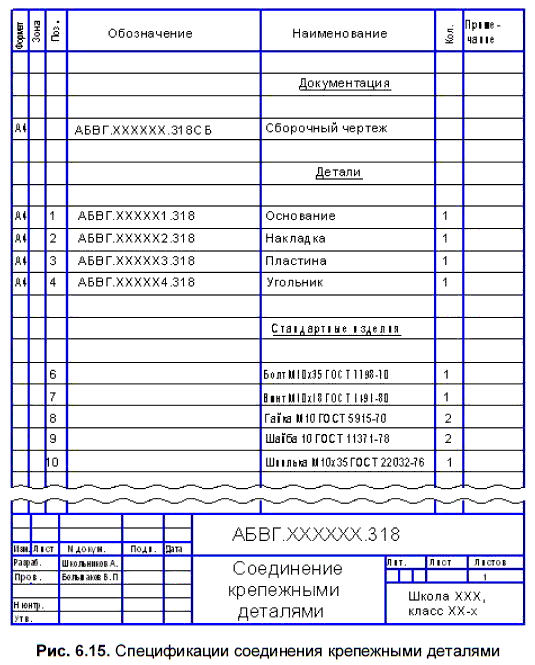

На рис. 6.15 представлен пример заполнения спецификации изделия, изображенного на рис. 6.14. Очевидно, что в спецификацию следует ввести раздел «Документация», а в разделе «Стандартные изделия» спецификации необходимо указать обоснованно выбранные длины болта, винта и шпильки.

Глава 7

Создание сборок

Сборка в КОМПАС-3D — трехмерная модель, объединяющая модели деталей и стандартных изделий, также информацию о взаимном положении компонентов и зависимостях между параметрами их элементов.

Главное отличие КОМПАС-3D LT от профессиональной версии системы КОМПАС — невозможность моделирования трехмерных сборок (файла с расширением а3d). В разд. 7.1 раскрыт прием имитации создания модели сборки, реализуемый в КОМПАС-3D LT. В разд. 7.2 рассмотрен пример, дающий представление о процедуре создания сборки в профессиональной версии системы КОМПАС.

7.1. Использование детали-заготовки для имитации создания сборки

Рассмотрим пример моделирования крепления оптической детали в оправе резьбовым кольцом по исходным данным рис. 6.10. На первом этапе необходимо построить модели трех деталей.

При создании моделей следует учитывать, что входящие в «сборку» детали представляют собой тела вращения, поэтому эскизы «оснований» трехмерных моделей могут быть получены в результате поочередного копирования соответствующих графических фрагментов из файла с исходными данными. На рис. 7.1 представлены эти фрагменты с указанием на осях базовых точек, которые при вставке фрагментов в эскизы совмещаются началом системы координат.

Для создания каждой модели с каждым эскизом выполняется Операция вращения. Для улучшения визуализации создания модели крепления в модели каждой детали выполните вырез четверти, используя операцию Сечение по эскизу.

Для вызова соответствующей команды нажмите кнопку Сечение по эскизу на Инструментальной панели редактирования сборки:

Кнопка команды доступна только после закрытия эскиза:
