Чипсеты для новых десктопных процессоров Intel (часть 1)
Автор: Олег Нечай
Опубликовано 18 июня 2010 года
Новая линейка "настольных" центральных
Intel не торопится лицензировать микроархитектуру Nehalem другим разработчикам чипсетов, поэтому вот уже почти два года корпорация сохраняет за собой монополию на системную логику для этих процессоров. В то же время на рынке довольно широко представлены чипсеты VIA и SiS для ЦП Intel предыдущего поколения Core 2 Duo.
В первой части этого обзора мы кратко опишем основные характеристики и коснёмся некоторых важных особенностей десктопных чипсетов Intel "пятидесятой серии", а во второй поговорим о конкретных моделях материнских плат на базе этих микросхем, которые успели себя зарекомендовать с самой лучшей стороны.

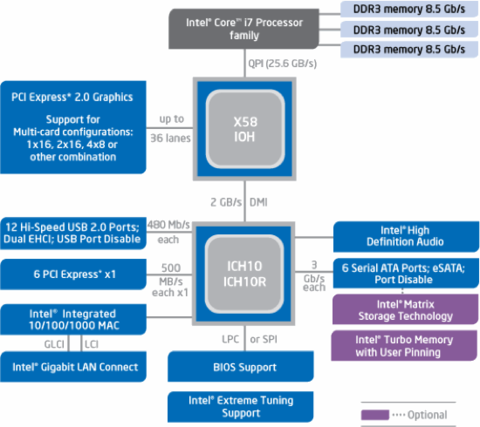

Intel X58 Express
Intel X58 Express (кодовое название Tylersburg) – исторически первый набор микросхем для процессоров нового поколания на базе микроархитектуры Nehalem, представлен в ноябре 2008 года одновременно с процессорами Core i7 серии 9xx для разъёма LGA1366. До сих пор остаётся самым мощным и технически передовым чипсетом из всей "пятидесятой серии". При этом X58 – единственный набор логики этого семейство серии, который можно со всеми основаниями называть "набором": он состоит из "северного моста" (собственно системного контроллера) 82X58 (IOH) и "южного моста" (контроллера ввода-вывода) ICH10/10R. Все остальные чипсеты, входящие в эту линейку, состоят из единственной микросхемы, функционально относящейся, скорее, к "южному мосту", так как контроллеры оперативной памяти и графики переместились внутрь самих процессоров.
Поскольку в "северном мосте" больше нет контроллера ОЗУ, микросхему 82X58 пришлось переименовать из MCH (Memory Controller Hub) в довольно двусмысленное IOH (Input/Output Hub), что означает по сути то же самое, что и название «южных мостов» ICH (Input/Output Controller Hub). По мнению многих специалистов, логичнее было бы называть X58 чем-то вроде интегрированного контроллера PCI Express 2.0, которым он, в основном, и является. Вторая и последняя функция 82X58 – обеспечение связи между системой и «южным мостом», которая реализуется через шину DMI с пропускной способностью до 2 Гбайт/с.
В чипсете X58 применяется новый скоростной интерфейс QPI, заменивший классическую системную шину FSB и напоминающий шину HyperTransport в процессорах AMD. Этот интерфейс работает с процессорами Core i7 под кодовым названием Bloomfield (9xx), отличающиеся от Lynnfield (8xx), помимо прочего, трёхканальным контроллером оперативной памяти. Пропускная способность шины QPI для "простых" Core i7 составляет 9,6 Гбайт/с (частота 2,4 ГГц, 4,8 GT/s (гигатрансферов, т.е. миллиардов пересылок в секунду), а для "экстремальных" Extreme Edition – 12,8 Гбайт/с (частота 3,2 ГГц, 6,4 GT/s) одновременно в каждом направлении.
Встроенный контроллер PCI Express 2.0 (36 линий) для работы с графическими ускорителями может поддерживать самые различные конфигурации, включая одну видеокарту в режиме x16, две
Микросхема 82X58 выпускается по 65-нанометровой технологии, её размеры – 37,5 х 37,5 мм, заявленный термопакет – 24,1 Вт, максимальная температура корпуса – 100°C.
"Южный мост" ICH10 существует в нескольких модификациях, из которых ICH10 (82801JB) – базовая модель, ICH10R (82801JR) – чип с поддержкой RAID-массивов уровней 0, 1, 0+1 и 5, технологии Matrix RAID и Turbo Memory, а ICH10D (82801JH) и ICH10DO (82801JO) предназначены для офисных компьютеров.
Хотя ICH10 не самая свежая разработка (микросхема была представлена в июне 2008 года в составе чипсета P45 Express, а спецификация в последний раз обновлялась в феврале 2010 года), её возможности во многом достаточны даже для мощных систем на базе X58 Express. Пожалуй, единственным значимым недостатком этого «южного моста» на сегодняшний день является отсутствие контроллера USB 3.0.
Микросхема ICH10 обеспечивает поддержку до 12 портов USB 2.0, до 6 слотов PCI Express x1 (1.1), до четырёх слотов PCI, до шести портов SATA-II (3 Гбит/с) (с возможностью подключения внешних eSATA) и гигабитного сетевого интерфейса Ethernet. В состав чипа входит звуковой кодек Intel High Definition Audio 7.1. В "мосте" отсутствует прямая поддержка интерфейса PATA (IDE) и параллельного порта LPT, но они могут быть реализованы разработчиком системной платы посредством переходников с SATA.
Размеры чипа – 31 х 31 мм, термопакет – 4,5 Вт, максимальная температура корпуса – 105°C.

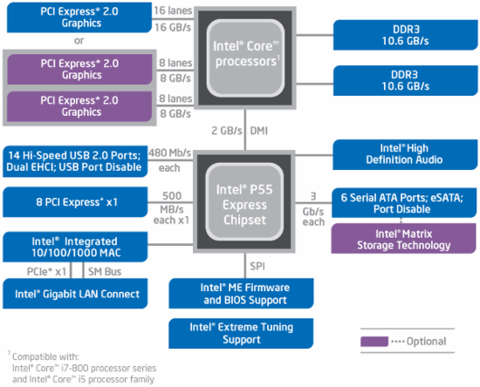

Intel P55 Express
Intel P55 Express (кодовое название Ibex Peak) – набор микросхем "пятидесятой серии", относящийся к среднему классу. Это первая одночиповая системная логика серии, выпущенная в сентябре 2009 года для четырёхъядерных Core i5 серии 7xx и Core i7 серии 8xx (Lynnfield), рассчитанных на установку в разъём LGA1156. Обратите внимание, что этот чипсет изначально предназначался для процессоров без встроенного графического ядра – в нём отсутствует шина FDI (Flexible Display Interface), отвечающая за связь интегрированной графики с чипсетом. Этим объясняется тот факт, что хотя на платы с P55 можно устанавливать чипы Core i3/i5 со встроенным видео, системой интегрированное ядро определяться не будет и альтернативы дискретной графике в этом случае нет.
Микросхема P55 Express носит название Intel BD82P55 PCH – аббревиатура «PCH» расшифровывается как "Platform Controller Hub", то есть "контроллер-коммутатор платформы". В этом и во всех прочих моделях серии, кроме X58, связь с процессором осуществляется через шину DMI с пропускной способностью 2 Гбайт/с.
Мы неслучайно начали наш обзор с X58 и ICH10, поскольку после знакомства с ними совершенно очевидно, что P55 представляет собой доработанный до более современного уровня "южный мост": на смену контроллеру PCI Express 1.1 пришёл модуль PCI Express 2.0 (с технологиями управления второй версии, но с ограниченной скоростью обмена данными до 2,5 Гбит/с на линию, как у версии 1.1) с поддержкой восьми слотов x1, число портов USB 2.0 увеличено с 12 до 14. Через контроллер PCI Express процессора Lynnfield обеспечивается официальная поддержка режима ATI CrossFire и техническая поддержка NVIDIA SLI (лицензируется производителем системной платы отдельно) в конфигурации 2 х PCI Express x8.
