Конструкции, или почему не ломаются вещи
Шрифт:
Греческим строителям никогда не приходила в голову сама идея ферм. Великие афинские архитекторы Мнесикл, построивший Пропилеи, и Иктин, создатель Парфенона и храма Аполлона в Бассах, сознательно отвергли использование арок и куполообразных сводов для перекрытий. И все же они оказались не способны придумать стропила или какой-либо достойный их эквивалент. Блеск эллинской архитектуры меркнет, как только нам попадается архитрав. Греческие кровли говорят о некотором недомыслии античных архитекторов.
Обычные каменные балки или перемычки нельзя использовать для надежного перекрытия пролетов длиной более 2,5 м - они могут обвалиться. Сознавая это, древние греки встали перед необходимостью использовать для перекрытий храмов и других зданий деревянные балки, хотя в античной Греции деловая древесина становилась столь же дефицитной, как и в современной.
В тех

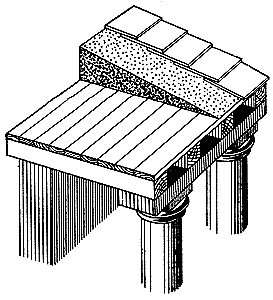

Рис. 93. Крыша древнегреческого храма.
Но крышу, естественно, нужно было сделать водонепроницаемой, для этого над потолком сооружали большой холм из глины, смешанной с соломой и водой. Таким образом, на храм средних размеров наваливали кучу глины весом около 3 тыс. т. Затем весь этот "агротехнический" материал хорошо утрамбовывали и выравнивали, так чтобы холм приобрел треугольную форму с плоским скатом. После этого прямо поверх глины примерно так, как укладывают плитки на садовых дорожках, укладывали черепицу. Надо думать, строители рассчитывали на то, что огромная масса сырой глины высохнет прежде, чем начнет гнить поддерживающий ее потолок. Высыхая и растрескиваясь, глина, должно быть, становилась превосходным убежищем для всякого рода паразитов; но она же обеспечивала и прекрасную термоизоляцию, что особенно ценно в условиях жаркого климата. Однако чаще приходилось довольствоваться короткими бревнами небольшой длины. Царь Соломон, чтобы получить ливанский кедр для своего дворца, заключил даже политическое соглашение с царем Хирамом, и несмотря на это балки на крыше его дворца были длиной лишь по 17 локтей (примерно 7 м). В греческих храмах эти балки были еще короче, чем во дворце Соломона и подпирались снизу рядами колонн, хотя зачастую это было довольно неудобно. В одном большом дорическом храме (около 550 г. до н. э.) в Пестуме, на юге Италии, линия колонн проходит прямо посреди зала, разделяя его на два равных крыла. Это не могло не мешать проведению религиозных церемоний. В более поздних храмах встречается уже симметричное расположение колонн, которое было удобнее (рис. 94), но даже Парфенон разделен изнутри колоннами, которые нам кажутся излишними.
Рис. 94. В храмах V в. крышу удавалось соорудить без использования ферм.
Наиболее простым видом ферм, используемых для перекрытий, является конструкция А-образной формы, появившаяся в Средние века. Нижнюю часть фермы, воспринимающую горизонтальные нагрузки, строители называют ригелем. Обычно не представляет труда найти для ригеля достаточно длинные бревна, чтобы сделать простую треугольную ферму (рис. 95) для небольших пролетов.
Однако уже двухэтажные дома с такими перекрытиями непропорциональны и выглядят довольно нелепо. При этом бесполезно пропадает большое пространство под крышей. Поэтому строители стараются более высоко располагать ригель, что позволяет размещать внутри крыши комнаты, используя, где необходимо, слуховые окна. Но у ферм с высоко расположенными ригелями под действием веса крыши выгибаются и пружинят стропила, создавая боковую нагрузку на стены (рис. 96), что в конечном счете может дорого обойтись. Чем выше расположен ригель, тем, естественно, эта опасность больше.
Рис. 95. Обычный двухэтажный дом
Рис. 96. Последствия использoвания фермы с высоко поднятым ригелем (преувеличено, но не слишком).
Серьезной проблемой было сооружение крыши для средневековых залов и соборов, имевших зачастую большие пролеты. Использование в них ферм, возможно, было бы дешевле, чем сооружение арочных или куполообразных сводов. Однако,
В этой связи интересно отметить, что английские строители выработали компромиссный вариант деревянной крыши, который можно назвать скорее гениальным, чем научно обоснованным: перекрытие с подблочником (рис. 97).
Рис. 97. Компромиссный английский вариант перекрытия.
Подобные крыши больших зданий стали в Англии довольно популярными; их можно увидеть на таких зданиях, как Вестминстер-холл, и на многих колледжах Оксфорда и Кембриджа, а также на некоторых больших частных домах. Выглядят они очень хорошо и этим, вероятно, отчасти обязаны тем возможностям, которые предоставляют в распоряжение резчиков по дереву многочисленные "суставы" ферм. Почитатели Дороти Сойерс вспомнят приключения Питера Вимсея среди ангелов и херувимов, вырезанных на деревянных балках церкви св. Павла в Фенчерче [78] .
78
The Nine Tailors.- Gollancz, 1934. Но деревянные фермы маленькой церкви св. Свитина в Викхэме в Беркшире украшены большими викторианскими слонами из папье-маше.
От обычных стропил с высоким ригелем перекрытие с подблочником отличается тем, что в нем точка приложения распирающего давления к наружным стенам существенно смещается вниз, а это уменьшает опасные смещения линии давления. Хотя этот тип перекрытий хорошо себя зарекомендовал на практике, континентальные архитекторы никогда им не увлекались и вне Англии он применялся считанное число раз.
В традиционных деревянных фермах соединения обычно выполнялись с помощью деревянных нагелей, а иногда железных хомутов. Такие соединения вообще-то не отличаются особыми качествами, но главным требованием к таким конструкциям была скорее жесткость, чем прочность.
В больших современных сооружениях - заводских цехах, ангарах и складах - фермы перекрытий часто делаются из стальных деталей, например уголкового профиля, и в этом случае особых проблем с прочностью соединений не возникает. В небольших домах фермы перекрытия в наши дни почти всегда делают деревянными, обычно брусья выбираются минимально возможной толщины. Жесткости потолочных балок порой может хватать только на то, чтобы с потолка не сыпалась штукатурка. При модной сейчас переделке чердака в дополнительную комнату наибольшие осложнения сулит недостаточная жесткость пола. Хотя балки перекрытия едва ли треснут, вес людей и мебели может вызвать серьезные и дорогостоящие повреждения дома. Мастерам-любителям это полезно иметь в виду.
Фермы в кораблестроении
Горе земле, осеняющей крыльями по ту сторону рек ефиопских,
посылающей послов по морю и в папировых судах по водам!
Корабелы использовали фермы разных типов за много столетий до того, как к той же идее пришли строители и архитекторы. Почти все трактаты по истории судостроения начинаются с древнеегипетских лодок, предназначенных для плавания по Нилу. Как уже было известно пророку Исайе, они делались из плотно связанных воедино снопов тростника. Их возникновение относится к временам более древним, чем времена Исайи (около 740 г. до н. э.) - IV-III тысячелетиям до нашей эры. Подобные лодки используются и сейчас на Белом Ниле, а также на озере Титикака в Южной Америке. Эти лодки приобретали нужную форму, если можно так выразиться, естественным путем - за счет того, что снопы тростника суживаются к концам. Их длинные концы часто стягивались так, что они загибались кверху и служили украшением носа и кормы. С незначительными изменениями эта форма сохранилась и до наших дней у средиземноморских гребных лодок, в частности у венецианских гондол и мальтийских джайс.
