Парусные учения британского флота на Средиземном море в 40-х годах прошлого века стали легендой. Адмирал, закончив завтрак, мог подать сигнал: "Всем кораблям сменить стеньги. О затраченном времени и числе несчастных случаев доложить". Очень возможно, что так оно и было. Известно, что парусное снаряжение таких линкоров британского военно-морского флота, как "Марлборо", за считанные минуты могло быть снято вплоть до нижних мачт силами самого экипажа и столь же быстро поставлено снова. Такие учения не были пустой тратой сил. Корабли обычно были снабжены достаточным запасом брусьев, и безопасность в случае аварии или повреждения в бою, как правило, зависела от того, как быстро могут быть заменены поврежденные мачты. С некоторым числом несчастных случаев на учениях и маневрах в мирное время приходилось мириться, так же как мы миримся о несчастными случаями при занятиях верховой ездой и альпинизмом.
Строительная

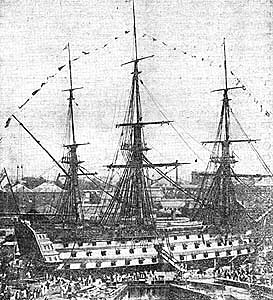

Рис. 99. Военный корабль "Виктория". Его мачты представляют собой прекрасный пример консольной балочной конструкции очень больших размеров.
Среди всего обилия самых разных типов ферм мачты больших парусных кораблей - одна из самых прекрасных и совершенных конструкций, когда-либо созданных человеком. Ценой значительных усложнений удалось довести вес всей устремленной вверх конструкции до безопасных значений. Но когда около 1870 г. на парусных военных судах были введены тяжелые орудия, устанавливаемые во вращающихся башнях, то оказалось, что сеть вант и других канатов чересчур ограничивает сектор стрельбы. Поэтому некоторые броненосцы, например знаменитый "Кэптэн", имели мачты в форме треноги, что позволяло несколько увеличить сектор обстрела. Если хотите, это было возвратом к египетскому методу сооружения мачт. Однако чрезмерный вес этих конструкций плохо влиял на и без того недостаточную остойчивость таких кораблей. Высокие тяжелые мачты, несомненно, сыграли свою роль, когда штормовой ночью в Бискайском заливе перевернулся шедший под парусами "Кэптэн". Погибло почти пятьсот человек экипажа.
Консоли и шарнирно опертые балки
Длинная, в виде сплошного куска материала балка (деревянный брус, стальной стержень, труба) в функциональном отношении ничем не отличается от фермы, которая может быть деревянным перекрытием, морской конструкцией из брусьев и канатов или современной решетчатой конструкцией из металла - мостом или опорой линии электропередач. Как мы увидим в дальнейшем, и в живой природе также имеются конструктивные элементы и типа ферм, и типа балок. Тот факт, что мосты, перекрытия крыш и спина лошади или таксы обычно более или менее горизонтальны, а корабельные мачты, опоры линий электропередач, телеграфные столбы и шеи страусов обычно более или менее вертикальны, существенного значения на самом деле не имеет. Основное назначение всех этих конструкций одно и то же - выдерживать нагрузку, направленную под прямым углом к направлению самой балки; продольных нагрузок на опоры балки при этом не возникает.
Можно было бы подумать, что мачты корабля и все похожие на них конструкции являются исключением, так как сильно давят вниз на корпус. Но ванты и штаги с такой же силой тянут корпус корабля вверх, так что, за исключением веса самой мачты, на весь корабль не действует никакой суммарной силы и его погружение в воду не увеличивается и не уменьшается [80] .
Аналогичные рассуждения применимы и к многим конструкциям живой природы. Шея лошади в этом смысле очень похожа на мачту, позвонки в ней сжаты и давят вниз, но они удерживаются шейными сухожилиями, которые действуют на тело с силой, равной по величине и противоположной по направлению.
80
Здесь следует добавить, что многие стержни, являющиеся элементами ферм или парусной оснастки, испытывают сжимающие напряжения, которые следует учитывать в расчетах, - Прим. ред.
Все балки, и "живые", и искусственные, в сущности делают одну и ту же работу. Среди балок чаще всего встречаются консоли и шарнирно опертые балки. На самом деле существует и более подробная классификация, но мы оставим ее для экзаменаторов и пока не будем рассматривать.
Консоль - это балка, один конец которой закреплен в какой-то жесткой основе, например в стенке
Рис. 100. Консоль с распределенной нагрузкой.
Рис. 101. Шарнирно опертая балка.
Опоры электропередач и телеграфные столбы, корабельные мачты и лопатки турбин, рога, зубы, шеи животных, деревья, башни и одуванчики - все это консоли, так же как крылья птиц, самолетов и бабочек, хвосты мышей и павлинов.
Шарнирно опертая балка (рис. 101) - это балка, которая обоими концами свободно покоится на опорах [81] . Конструктивно два этих случая тесно связаны между собой. Из рис. 102 вы можете заключить, что шарнирно опертая балка эквивалентна двум соединенным "заделанными" концами и перевернутым консолям [82] .
81
Эти условия называются шарнирным опиранием, потому что в соответствующих расчетах считается, что изгибающий момент в точке опоры равен нулю, как это имеет место в идеальном шарнире.
– Прим. ред.
82
Здесь автор, следуя своим обещаниям в предисловии, не упоминает, что одно дифференциальное уравнение описывает все случаи поперечного изгиба балок и все конструктивное разнообразие балок определяется разнообразием граничных условий.
– Прим. ред.
Рис. 102. Шарнирную балку можно рассматривать как две соединенные вместе и перевернутые вверх ногами консоли.
Фермы мостов
Дорога пересекает долины в сотни футов глубиной по мостам в виде грубо сколоченных эстакад, которые скрипят и стонут под весом поезда. Едва ли можно найти что-либо более небезопасное, чем эти сооружения, и после того, как удавалось миновать их целым и невредимым, у меня всегда вырывался вздох облегчения. Ужасно смотреть из окна вагона в головокружительную глубину и сознавать, что, если эта хрупкая постройка начнет рушиться, у вас не будет ни малейших шансов спастись и от вас ничего не останется. Даже в восточных штатах все еще много этих примитивных мостов, и, говорят, из-за них произошло несколько катастроф. Кроме того, они легко загораются от падающих из паровозной топки раскаленных углей.
Английские железные дороги тянулись ровно и прямо через холмистый английский ландшафт благодаря щедрому использованию насыпей, выемок и прекрасных каменных и чугунных виадуков. Вся эта инженерная роскошь определялась наличием средств и рабочих рук, которыми в изобилии располагала викторианская Англия. Совершенно другие условия были в Америке [83] : расстояния были гигантскими, капиталы скудными, зарплата даже неквалифицированных рабочих весьма велика, множество дилетантов, квалифицированные мастера европейского типа были чрезвычайно редки.
83
Миля американских железных дорог стоила впятеро меньше английских, хотя зарплата в США была значительно выше
Железо было дорого, но дешевое дерево имелось в неограниченных количествах. Кроме того, американские путейцы, подобно своим коллегам - судостроителям, готовы были в такой мере рисковать жизнью и собственностью людей, что у британских инженеров от одной мысли об этом волосы под котелками встали бы дыбом. И это при том, что британских инженеров тех времен отнюдь нельзя назвать особенно осторожными, сегодня мы скорее назвали бы их опрометчивыми. Американцы XIX в. привыкли жить в состоянии постоянной опасности, но за это они должны благодарить скорее своих инженеров, чем бандитов или индейцев.
