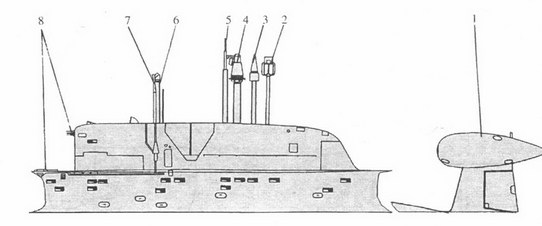

ПЛА пр. 945А (вид с левого борта):
I – гондола УПВ ГИБЛ ГАК «Скат-3»; 2 – ПМУ Al l радиопеленгатора «Завеса»; 3 – ПМУ «Синтез»; 4 – ПМУ АП РАК «Радиан» (МРКП-59); 6 – ПМУ «Кора»; 6 – перископ «Сигнал-3»; 7 – перископ «Лебедь-21»; 8 – датчики СОКС

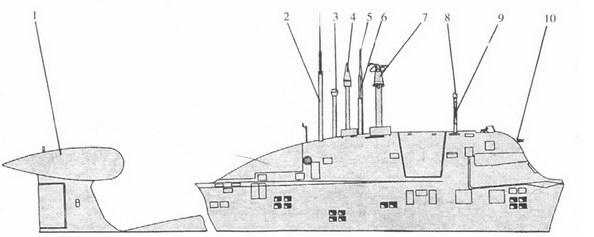

ПЛА
I – гондола УПВ ГГША ГАК «Скат-3»; 2 – ПМУ «Зона»; 3 – РКП; 4 – ПМУ «Синтез»; 5 – ПМУ «Анис»; 6 – ПМУ «Кора»; 7 – ПМУ АП РАК «Радиан» (МРКП-58); 8 – перископ «Сигнал-3»; 9 – перископ «Лебедь-21»; 10 – датчики СОКС

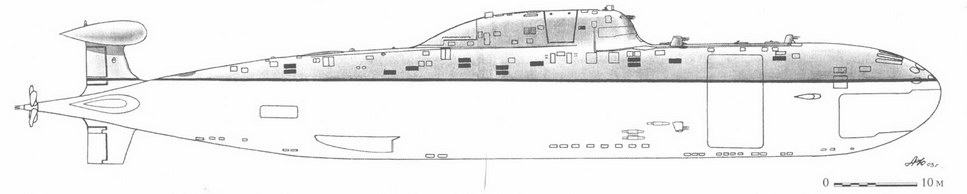

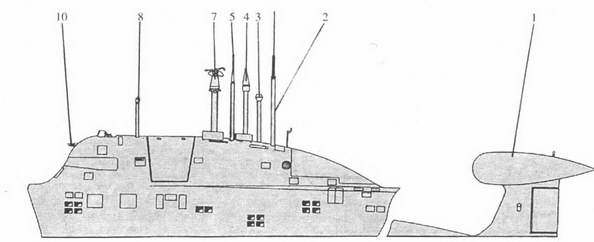

ПЛА пр. 971 (вид с левого борта):
1 – гондола УПВ ГПБА ГАК «Скат-3»; 2 – ПМУ «Зона»; 3 – РКП; 4 – ПМУ «Синтез»; 6 – ПМУ «Анис»; 7 – ПМУ АП РАК «Радиан» (МРКП-58); 8 – перископ «Сигнал-3»; 10 – датчики СОКС
ПЛА К-154 «Тигр» пр. 971
ПЛА «Гепард» пр. 971
Зав. № 519. ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 1994 г.;~; -.
В постройке, по состоянию на январь 2002 г. техническая готовность составляла ок 42 %. Корпусные конструкции, механизмы и оборудование лодки предполагается использовать при постройке АПКР пр. 955 (шифр «Борей»).
ПЛБ и ПАС
Значительную часть подводных сил СССР составляли большие подводные лодки (с неатомными энергетическими установками), что объясняется наличием закрытых морских театров, где применение атомных подводных лодок или невозможно по политическим соображениям, или не рационально. Можно предположить, что развитие этого подкласса будет продолжаться достаточно интенсивно, так как применение воздухонезависимых (анаэробных) энергетических установок, например, на основе электрохимических генераторов отчасти придаст этим подводным лодкам качества ПЛА.
Уже существующие подобные энергетические установки позволяют неатомной подводной лодке Дительное время двигаться в подводном положении с ограниченной скоростью (ок. 3 уз).
ПЛБ пр. 641 – 11 (58) ед.
Водоизмещение, т:
– надводное 1950
– подводное 2 475
Длина наибольшая, м 91,3
Ширина корпуса наибольшая, м 7,5
Осадка средняя, м.5,1 [ 45*]
Запас плавучести, % 26,8
Архитектурно-конструктивный тип двухкорпусный
Глубина погружения, м:
– рабочая 250
– предельная 280
Автономность, сут. 90
Дальность плавания
(при скорости хода, уз), мили:
–
– подводная в режиме РДП 17 900 (8)
– надводная 30 000 (8,13)
Экипаж, чел 70
Энергетическая установка:
– тип ДЭУ
– количество (тип) х мощность ДД, л.с 2 (37Д) х 2 000
или 2 (2Д42) х 1900
– количество (тип) х мощность бортовых ГЭД, л.с 2 (Г1Г-101) х 1350
– количество (тип) х мощность среднего ГЭД, л.с 1 (Г1Г-102) х 2 700
– количество (тип) х мощность ЭД эконом, хода 1 (ПГ-104) х 140
– количество х тип движителей 3 х ВФШ
– аккумуляторная установка:
– тип АБ свинцово-кислотная
– количество групп АБ х элементов
в группах 4 (60СУ) х 112
Скорость хода наибольшая, уз:
– надводная 16,8
– подводная 16,0
Вооружение:
Торпедное:
– количество х калибр носовых ТА, мм 6 х 533
– боезапас (тип) торпед 18 (53-65М или 53-65К)
– количество х калибр кормовых ТА, мм 4 х 533
– боезапас (тип) торпед 4 (53-65М или 53-65К)
– ПУТС «Ленинград-641»
Ра диоэлектронное:
– число комплектов х тип гирокомпасов 2 х «Курс-5»
– радиопеленгатор «Рамка»
– РАС «Флаг»
– ГАС кругового обзора «Арктика-М»
– ГАС пеленгования «Свет-М»
– ГАС связи МГ-15
– СОРС «Накат»
– командирский перископ ПЗНГ-8
– перископ атаки ПК-8,5
45* При нормальном водоизмещении.
ПЛБ пр. 641 разрабатывалась ЦКБ МТ «Рубин» под руководством С.А. Егорова, а затем – З.А. Дерибина. Она являлась развитием пр. 611 и классифицировалась как большая многоцелевая подводная лодка, предназначенная для борьбы с надводными кораблями и судами противника при действиях на океанских и морских коммуникациях.
ПЛБ пр. 641 имела развитые надстройки со штевневой носовой оконечностью легкого корпуса. Цилиндрический прочный корпус с оконечностями в виде усеченных конусов изготовлялся из стали толщиной 22 – 35 мм. Водонепроницаемыми переборками он был разделен на семь отсеков. Главный балласт размещался в десяти цистернах, значительная часть которых была оборудована кингстонами и использовалась в качестве топливно-балластных.
Лодка пр. 641 обладала хорошими мореходными и маневренными качествами, большими автономностью, дальностью плавания в надводном положении и в режиме РДП, что позволяло ей оперировать практически во всех районах Мирового океана. Однако в подводном положении, из-за принятых обводов легкого корпуса, корабль имел неудовлетворительные ходовые и маневренные качества. Кроме того, его подводная дальность плавания была ограничена, что сказывалось на боевых возможностях. Особенно ярко это проявилось во время Карибского кризиса в 1962 г., когда из четырех кораблей пр. 641, оперировавших у о. Куба, три были обнаружены противолодочными силами ВМС США.
В период с октября 1962 г. по декабрь 1970 г. на Ново-Адмиралтейском ССЗ и ЛАО для советского ВМФ было построено 58 лодок пр. 641, 47 из них выведены из состава флота до 1991 г. [ 46*]
Кроме того, были построены 16 кораблей пр. 11641 и пр. И641К, предназначенных на экспорт: для Индии -7 ед.; для Ливии -6 ед. и для Кубы -3 ед.
По состоянию на декабрь 2001 г. в составе российского флота не осталось ни одной ПАЕ пр. 641. Одна ПЛБ этого проекта находилась в составе ВМФ Украины.
