Корабли ВМФ СССР. Том 1. Подводные лодки. Часть 2. Многоцелевые подводные лодки. Подводные лодки специального назначения

Апальков Юрий Валентинович

ПЛА пр. 671РТ- 7 (7) ед.

ОСНОВНЫЕ ТТЭ

Водоизмещение, т:

– надводное 3 970

– подводное 5 120

– Длина наибольшая, м 102

Ширина корпуса наибольшая, м 10,6

Осадка средняя, м 6,5

Архитектурно-конструктивный тип двухкорпусный

Глубина погружения, м:

– предельная 400

– рабочая 320

Запас плавучести, % 29

Автономность, сут 50

Экипаж, чел 70

Энергетическая установка:

Главные механизмы:

–

тип АЭУ

– ППУ:

– количество х тип ЯР 2 х ВВР

– марка ЯР ВМ-4

– суммарная тепловая мощность ЯР, МВт 144

– ПТУ:

– количество х мощность ГТЗА, л. с 1 х 31 000

– количество х мощность АТГ, кВт 2 х 2 000

– количество х тип движителей 1 х ВФШ

Резервные источники энергии и средства движения:

– количество х мощность ДГ, кВт 1 х 460

– аккумуляторная установка:

– тип АБ свинцово-кислотная (426-11)

– количество групп АБ х элементов в группе 2 х 112

– количество х мощность вспомогательных ЭД, кВт 2 х 375

– количество х тип вспомогательных движителей 2 х ВФТ

Скорость хода наибольшая, уз:

– надводная 10 [ 7*]

– подводная 30

Вооружение:

Торпедное:

– количество х калибр ТА, мм 2 х 650

– боезапас (тип) торпед 6 (65-73 или 65-76)

– количество х калибр ТА, мм 4 х 533

– боезапас (тип) торпед и ПЛУР 18 (торпеды 53-65К и СЭТ-65

или ПЛУР 81Р ПАРК «Вьюга-53») [ 8*]

– приборы управления ракетоторпедной и торпедной стрельбой «Ладога 1В-671РТ»

– система подготовки ТА «Кальмар»

Радиоэлектронное:

– БИУС «Аккорд»

– НК «Медведица-РТ»

– КС С «Молния»

– ГАК «Рубин» (МГК-300), «Рубикон» (МГК-400)

– РЛК «Каскад» (МРК-50)

с приставкой «Корма» (МРК-57)

– СОРС «Залив-П» (МРП-21 А)

– ТК МТ-70-10

– зенитный навигационный перископ ПЗНГ-10М

7* По другим данным, 11,8 уз.

8* Вместо торпед и ПЛУР могли принимать 36 мин РМ-2Г, которые могли заменяться на 18 мин ПМР-1, ПМТ-1 и ПМР-1.

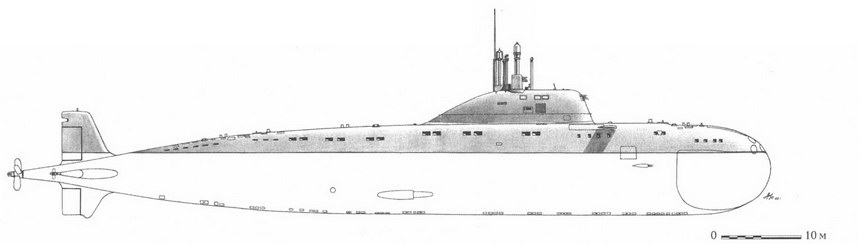

ПЛА К-147 пр. 671 после модернизации

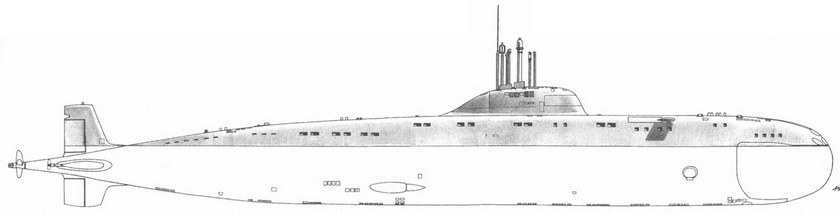

ПЛА пр. 671РТ

ПЛА пр. 671РТ (шифр «Сёмга») разработана СПМБМ «Малахит» на базе пр. 671 под руководством Г.Н. Чернышова. Являлась ПЛА второго поколения и предназначалась для поиска, обнаружения и слежения за ПЛАРБ и АУГ противника, их уничтожения с началом боевых действий.

В отличие от прототипа на ПЛА пр. 671РТ заменили два средних 533-мм ТА в нижнем ряду

на два 650-мм ТА, перископ «Орион-10» на перископ ПЗНГ-10М, ГАС миноискания «Радиан-1» на ГАС «Арфа-М», два ДГ (при срабатывании аварийной защиты реакторов обоих бортов обеспечивавших ход под ГЭД или подзарядку АБ) мощностью по 200 кВт -на один ДГ мощностью 460 кВт, увеличили мощность обоих ЭД, приводивших во вращение ВФТ, ГТЗА и АТГ разместили на раме блока ПТУ, раскрепленного на промежуточной раме (т. е. использовали принцип двухкаскадной амортизации).

Внедрение нового оружия и других мероприятий, связанных со снижением уровня шумности лодки, привело к тому, что ее водоизмещение возросло примерно на 750 т за счет увеличения диаметра прочного корпуса в районе носового отсека и центрального поста на 0,1-0,5 м и длины корабля -на 8,8 м. Количество отсеков прочного корпуса увеличилось до восьми, а в носовом отсеке установили герметичную горизонтальную платформу (для обеспечения надводной непотопляемости).

ПЛА пр. 671РТ изначально предполагалось строить на ССЗ «Красное Сормово». В связи со сложностью транспортировки столь крупных кораблей по Беломорско-Балтийскому каналу пришлось переработать все спусковые

устройства транспортного дока и провести ряд мероприятий по снижению транспортной и спусковой массы самих ПЛА.

На К-387 (головном корабле серии) по схеме «тандем» установили два малошумных пятилопастных винта.

Впоследствии, для ускорения темпов ввода в строй кораблей данного проекта, их решили строить и на.Адмиралтейском ССЗ. С этой целью была осуществлена новая разбивка корпуса на секции и блоки. Соответствующим образом переделали рабочие чертежи.

В Ленинграде вместо блочного метода постройки был использован агрегатно-блочный. Все механизмы и устройства монтировались на рамах, образовывавших блоки, а затем эти блоки, масса которых достигала 350 т, вдвигались внутрь секций прочного корпуса. Подобный метод впоследствии использовался при постройке всех отечественных ПЛ.

Хотя ПЛА пр. 671РТ по сравнению с пр. 671 имели меньшую шумность практически во всем диапазоне частот, специалисты считают, что их скрытность не отвечала требованиям времени. Данное обстоятельство заставило ограничить серию семью единицами и приступить к созданию ПЛА пр. 671РТМ. Заказ на восьмой корабль данного типа {К-505, зав. № 805), который в 1975 г. заложили на стапеле ССЗ «Красное Сормово», 11.06.1975 г. аннулировали. В процессе проведения среднего ремонта на ПЛА пр. 671РТГАК «Рубин» заменялся на ГАК «Рубикон», а РЛК «Каскад» – на РЛК «Альбатрос» с приставкой «Корма».

По состоянию на декабрь 2001 г. в составе флота не оставалось ни одной ПЛА пр. 671РТ.

К-387 (зав. № 801, с 03.06.1992 г -Б-387). ССЗ «Красное Сормово» (г. Горький): 02.04.1971 г.; 02.09.1972 г.; 30.12.1972 г.

Входила в состав СФ и за время службы выполнила 11 автономных походов в Атлантическом океане и Средиземном море. С ноября 1984 г. по декабрь 1985 г. на СРЗ N? 10 (пос. Полярный) К-387 прошла средний ремонт. 04.08.1995 г. лодка была исключена из боевого состава флота, передана ОРВИ на долговременное хранение и в бух. Гремиха (пос. Островной) поставлена на отстой.
