Входил в состав БФ, а с июля 2002 г. входит в состав ЧФ. По внутренним водным путям корабль перевели на Черное море и передали в опытную эксплуатацию. В октябре 1993 г. его отправили на завод-строитель. В сентябре 1994 г. Самум по внутренним водным путям перевели на Балтийское море и с декабря 1996 г. по февраль 2000 г. он проходил государственные испытания. Официально введен в строй 26.02.2000 г.
Ракетный корабль-экраноплан пр. 903 ~ 1(1)
Водоизмещение, т:
– стандартное 286
– полное 380
Главные размерения, м:
– длина наибольшая (по КВЛ) 73,3
– ширина по крыльям наибольшая 44
– осадка в водоизмещающем положении 2,5
Главная энергетическая установка:
турбореактивная
– количество х тип ТРД (суммарная тяга, кгс) 8 х НК-87М (104 000)
Наибольшая скорость хода в аэродинамическом режиме, уз 270
Крейсерская высота полета, м от 1 до 4
Дальность плавания ходом 270 уз, мили 1100
Автономность по запасам провизии и топлива, сут 5
Экипаж (в т. ч. офицеров), чел 15 (6)
Вооружение:
Комплекс противокорабельных ракет:
– наименование «Москит»
– количество ПУ х направляющих (тип ПУ) 2x3 (неповоротная КТ с подъемом на угол старта)
– боезапас 6 ПКР ЗМ80
Артиллерийские комплексы:
– количество АУ х стволов (тип АУ) 1 х 2-23-мм (ПИ-23)
Радиоэлектронное:
– РЛС обнаружения НЦ и ВЦ «Получас»
– РЛС навигационная «Дон-2»
– комплекс средств РЭБ «Хиппер»
– КРС «Редан-2»

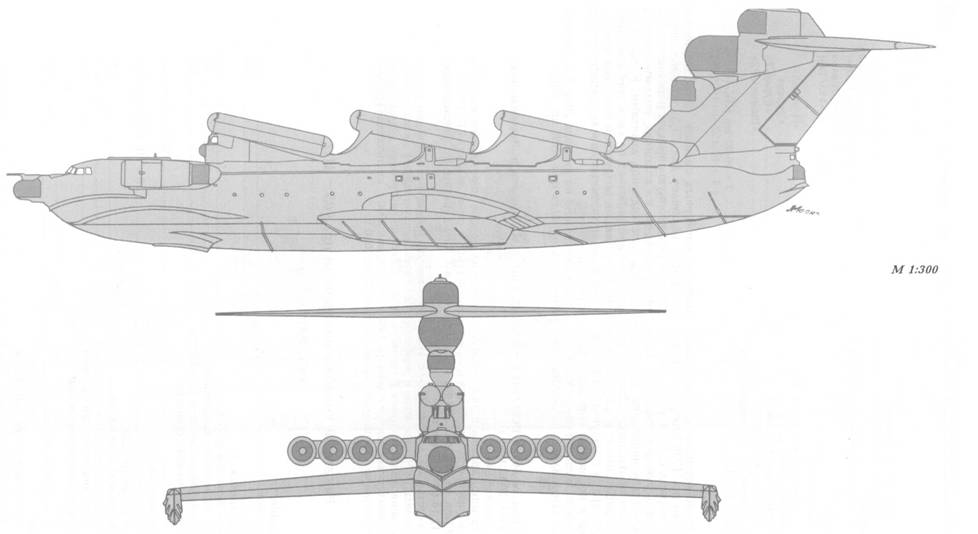

Схема внешнего вида малого ракетного корабля – экраноплана пр. 903 (вид сбоку и с носа)

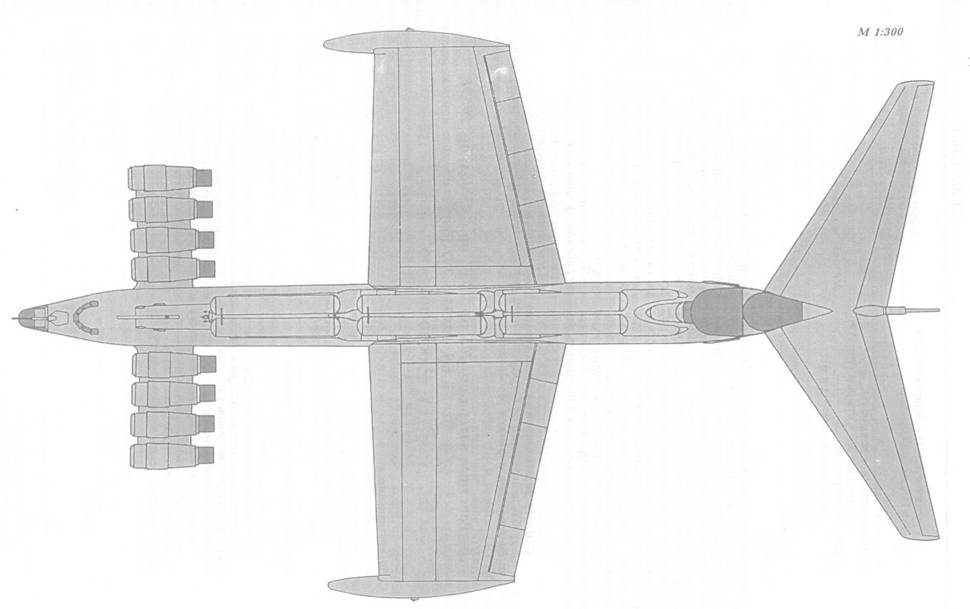

Схема внешнего вида малого ракетного корабля – экраноплана пр. 903 (вид сверху)
Ракетный корабль-экраноплан пр. 903 (шифр «Лунь») спроектирован в ЦКБ по СПК в г. Горьком под руководством В.Н. Кирилловых. Предназначался для нанесения удара по надводным кораблям противника в условиях слабого противодействия со стороны средств его воздушного нападения. По конструкции является кораблем, использующим экранный эффект (резкое возрастание несущих свойств крыла на малых высотах полета). Корпус и крылья были выполнены из легких сплавов. В качестве главных механизмов использовали восемь авиационных ТРД тягой по 13 000 кгс. Данные корабли предполагалось построить се рией из восьми единиц. Однако эти планы реализовать не удалось из-за отсутствия финансирования и военной
По состоянию на декабрь 2001 г. в составе российского флота корабль пр. 903 не числился.
С-31(зав. № 31). Опытный завод «Волга» (г. Горький): •; 1987 г.
Корабль испытывался на Каспийском море. В начале 1992 г. экраноплан был исключен из боевого состава флота и разобран на металл.
Ракетные катера пр. 205, пр. 205У, пр. 205Мод, пр. 205ЭР и пр. 205ЭМ – 177 (59)
Водоизмещение, т:
– стандартное 173, 192( 13*) , 189 ( 14*)
– полное 216, 235 ( 13*) , 231 ( 14*)
Главные размерения, м:
– длина наибольшая (по КВЛ) 38,6 (37,5)
– ширина корпуса наибольшая (по КВЛ) 7,6 (5,9)
– осадка 1.73, 2,01( 13*) 2,02( 14*)
Главная энергетическая установка:
дизельная
– количество х тип (суммарная мощность, л. с.) ДД, 3 х М-504 (12 000), М-520 (15 000)( 13*)
– количество х тип движителей 3 х ВФШ
Скорость хода наибольшая, уз от 38 до 42
Дальность плавания, мили:
– ходом 14 уз 2 000
– ходом 30 уз 800
Экипаж (в т. ч. офицеров), чел 26 (4), 29 (4)( 13*)
Автономность по запасам провизии, сут 5
Вооружение:
Комплекс противокорабельных ракет:
– наименование П-16, П-15У( 15*),П-15М («Термит»)( 14*)
– количество ПУ х направляющих (тип ПУ) 4x1 (ангар), 4x1 (палубная неповоротная КТ с подъемом на угол старта) ( 13*) – боезапас 4 ПКР П-15, П-15У( 15*), П-15М( 14*)
Зенитный ракетный комплекс:
– наименование «Стрела-2» или «Стрела-3»
– количество ПУ х направляющих (тип ПУ) 1 х 4 (ПЗРК)
– боезапас 8 ЗР
Артиллерийский комплекс:
– количество АУ х стволов (тип АУ) 2 х 2-30-мм (АК-230)
– СУАО «Рысь» (МР-104)
Радиоэлектронное:
– многоцелевая РЛС «Рангоут», «Гарпун» ( 16*)
– РАК «Галс» ( 16*)
