– СУ 4К-33
– наименование «Стрела-3»( 6*)
– количество ПУ х направляющих (тип ПУ) 2x4 (ПЗРК)
– боезапас 16 ЗР
Артиллерийский комплекс:
– количество АУ х стволов (тип АУ) 1 х 2-57/50 (АК-725)( 4*), 1 х 1-76/59 (АК-176) ( 5*)
– боезапас 550 ( 4*), 316( 5*) выстрелов
– количество АУ х стволов (тип АУ) 1 х 1-30-мм (АК-630М)( 5*)
– боезапас 3 000 ( 5*) выстрелов
– СУАО «Барс» (МР-103) ( 4*),
Радиоэлектронное:
– РЛК обнаружения НЦ и целеуказания «Титанит»
– РЛС навигационная «Дон» ( 4*), «Печора» ( 5*), «Миус» ( 7*)
– система предупреждения о лазерном облучении «Спектр-Ф» ( 8*)
– комплекс средств РЭБ «Вымпел-Р2» ( 5*)
– количество ПУ х труб (тип ПУ) СППП 2 х 16-82 мм (ПК-16) + + 4 х 10-122 мм (ПК-10)( 9*)
( 1* ) Здесь и далее первая цифра указывает общее количество построенных кораблей данного типа, цифра в скобках – количество кораблей, находившихся в строю по состоянию на декабрь 1991 г.
( 2* ) Для кораблей пр. 1234.
( 3* ) Для кораблей пр. 12341.
( 4* ) Для кораблей пр. 1234.
( 5* ) Для кораблей пр. 12341.
( 6* ) На МРК Ливень и Град установлен в процессе среднего ремонта.
( 7* ) Навигационная РЛС «Миус» (в качестве резервной) устанавливается на корабли начиная с 1989 г.
( 8* ) Устанавливается на корабли пр. 12341 начиная с 1995 г.
( 9* ) Комплекс ПК-10 устанавливается на корабли начиная с середины 1992 г.
Малый ракетный корабль пр. 1234 разработан в конце 1960-х годов под руководством И.П. Пегова в ЦМКБ «Алмаз». Предназначен для борьбы с надводными кораблями и торговыми судами противника.
Комплекс КР имеет режим стрельбы по берегу.
Корпус гладкопалубный, с небольшой седловатостью, с продольной системой набора, из стали повышенной прочности. На большей части длины имеет двойное дно. Он разделен водонепроницаемыми переборками на 10 отсеков.

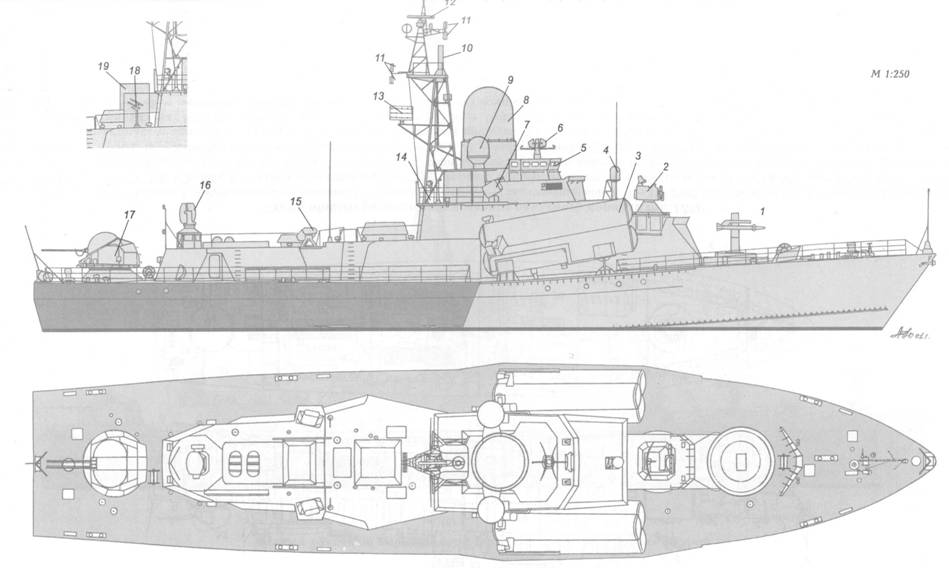

Схема внешнего вида малого ракетного корабля пр. 1234;
1 – ПУ ЗРК «Оса-М»; 2 – АП СУ ЗРК «Оса-М»; 3 – ПУ КТ-120 ПКРК «Малахит»; 4 – АП станции РТР МРП-11-12; 5 – ходовая рубка; 6 – АП РЛС «Дубрава» (антенна ДО-3 РЛК «Титанит»); 7 – ПУ ПК-16 НУРС СППП; 8 – основной (комплексный) АП (антенна ДО-1) РЛК «Титанит»; 9 – АП канала приема целеуказания (УСБД( 10*)) РЛК «Титанит» (антенна ДО-2); 10 – АП ДО-6 РЛК «Титанит»; 11 – АП ДО-4 и ДО-5 РЛК «Титанит»; 12 – АП РЛС «Дон»; 13 – АГ1 станции «Нихром» (системы опознавания); 14 – ходовой и сигнальный мостик; 15 – ПУ ПК-10 НУРС СППП (устанавливались на корабли данного проекта начиная с середины 1992 г. в процессе проведения среднего ремонта); 16 – АП РЛС СУАО «Барс»; 17 – 57-мм АУ АК-725; 18 – ПУ ЗРК «Стрела-3»; 19 – кранцы ЗР «Стрела-3».
( 10* )

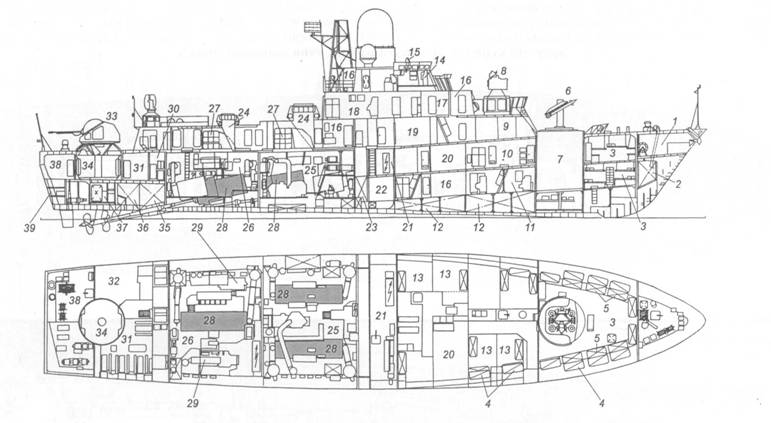

Схема общего расположения малого ракетного корабля пр. 1234
1 – форпик; 2 – цепной ящик; 3 – кубрики личного состава; 4 – откидные койки; 5 – стационарные койки; 6 – ПУ ЗИФ-122 ЗРК «Оса-М»; 7 – помещения (погреб ЗУР) ПУ ЗИФ-122; 8 – АП СУ ЗРК «Оса-М»; 9 – каюта командира корабля; 10 – коридор офицерских кают; 11 – боевые посты ЗРК «Оса-М» (пост ПВО); 12 – топливные цистерны; 13 – каюты офицеров; 14 – ходовая рубка; 15 -оптический перископический визир ходовой рубки; 16 – боевые посты РТВ и выгородки ВЧ блоков; 17 – тамбур; 18 – ГКП; 19 – бытовые помещения (гальюны, душевые и т. д.); 20 – кают-компания офицеров; 21 – ЦПУ машинной установки и выгородка носового главного распределительного щита; 22 – гиропост; 23 – расходная топливная цистерна; 24 – шахта забора воздуха МО; 25 – носовое МО; 26 – кормовое МО; 27 – решетки вытяжных шахт МО; 28 – главные двигатели (ДД); 29 – ДТ; 30 – буфет; 31 – столовая личного состава; 32 – камбуз; 33 – 57-мм АУ АК-725; 34 – барбет 57-мм АУ; 35 – запасные топливные цистерны; 36 – цистерны трюмных вод; 37 – кладовые мокрой провизии; 38 – ахтерпик; 39 – румпельное отделение.

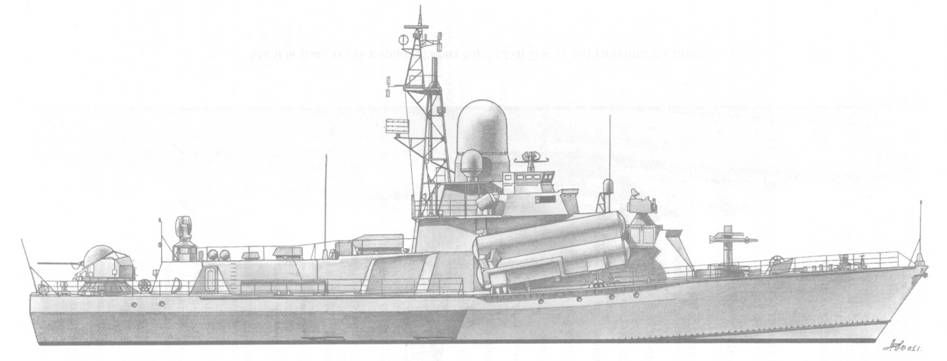

Малый ракетный корабль Буря (пр. 1234) после вступления в строй

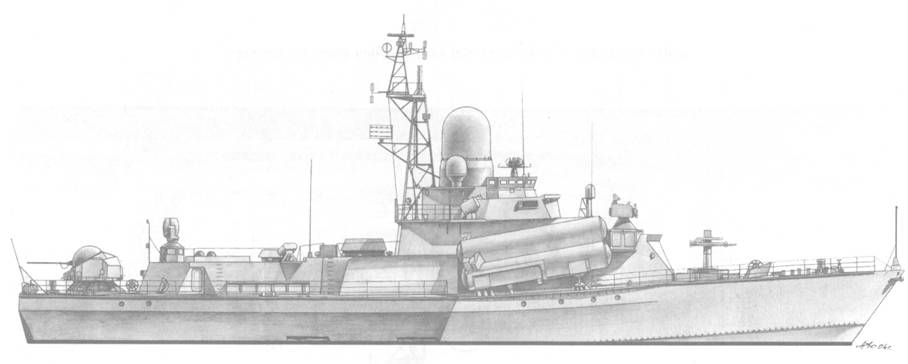

Малый ракетный корабль Бриз (пр. 1234) после вступления в строй
Главная энергетическая установка размещена в двух машинных отделениях. Каждый из главных двигателей представляет собой два семиблочных, звездообразных 56-цилиндровых дизеля, валы которых соединены между собой через редуктор и работают на свой гребной винт.
Трехъярусная надстройка, за исключением газоотбойников, изготовлена из легких сплавов.
Всего в период с начала 1967 г. и до середины 1992 г. для советского флота было построено 36 кораблей пр. 1234 (20 единиц) и 12341 (16 единиц), а с 1974 г. по 1984 г. 10 кораблей по пр. 1234Э (с четырьмя ПКР П-15М комплекса П-20) для ВМС Индии, Алжира и Ливии.
По состоянию на декабрь 2001 г. в составе флота оставалось восемь МРК пр. 1234 и 14 МРК пр. 12341.
Ураган(зав. № 65). Приморский ССЗ (г. Ленинград): 31.05.1974 г.; 16.04.1976 г.; 30.09.1976 г.
Входил в состав БФ. 31.08.1977 г. исключен из боевого состава флота, передан правительству Индии и переименован в Vijay Durg.
Прибой(зав. № 66). Приморский ССЗ (г. Ленинград): 22.01.1975 г.; 02.10.1976 г.; 18.02.1977 г. Входил в состав БФ. 06.10.1977 г. исключен из боевого состава флота, передан правительству Индии и переименован в Sindhu Durg.
Прилив(зав. № 67). Приморский ССЗ (г. Ленинград): 23.06.1975 г.; 14.04.1977 г.; 20.09.1977 г. Входил в состав БФ. 06.10.1977 г. исключен из боевого состава флота, передан правительству Индии и переименован в Hos Durg.
