Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли

Апальков Юрий Валентинович

Сторожевой корабль пр. 159 спроектирован Зеленодольским ПКБ под руководством А.В. Кунаховича, а пр. 159А и пр. 159М- под руководством О.В. Рогожникова. Они предназначались для охраны водного района, длительного несения дозорной службы и борьбы с подводными лодками в прибрежной зоне. До 19.05.1966 г. классифицировались как противолодочные корабли (ПЛК). Корпус гладкопалубный, стальной, с элементами, выполненными из легких сплавов, с двойным дном на всем протяжении. Междудонное пространство частично использовалось для хранения топлива. Корпус делился водонепроницаемыми переборками на 12 отсеков. Надстройки были изготовлены из легких сплавов. Главные механизмы располагались в двух машинных отделениях, между которыми находился отсек с двумя ГТГ. В носовом машинном отделении находились оба ГТД, а в кормовом – ДД. Все двигатели соединялись с валами при помощи редукторов. На полных

ходах работали все валы, а на экономическом – только средний вал (с ВРШ) при свободно вращающихся бортовых валах, что ухудшало экономичность установки (из-за сопротивления винтов).

Так как маршевая установка была од- новальной, то для повышения маневренности СКР в узкостях или при швартовке (ДД на малых оборотах работал крайне неустойчиво) на первых кораблях пр. 159 устанавливались активные рули с водопог- ружными электромоторами, а на остальных – подруливающее устройство (колонка) немецкой фирмы «Pleiger» (ФРГ). Впоследствии на базе этого устройства была разработана выдвижная движительно-рулевая колонка (ВДРК) «Поворт-159», которая устанавливалась на все СКР в процессе постройки или проведения среднего ремонта.

Торпедообразный обтекатель антенны ГАС, впервые в практике военного кораблестроения, изготовили из титана. Для снижения акустического поля и уровня помех работе ГАС предусматривались подвод воздуха к гребным винтам, механизмы ГЭУ имели звукоизолирующую амортизацию и вибродемпфирующие покрытия. Все трубопроводы оснащались гибкими патрубками.

сечение по 47 шп. (см. в нос)

сечение по 54 шп. (см. в нос)

сечение по 79 шп. (см. в нос)

сечение по 117 шп. (см. в корму)

сечение по 57 шп. (см. в корму)

сечение по 28 шп. (см. в нос)

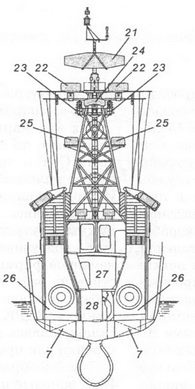

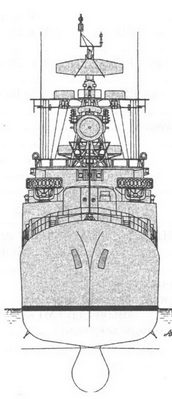

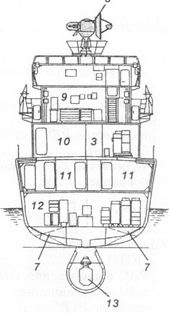

Вид с носа и поперечные сечения СКР пр. 159:

1 – РБУ-2500; 2 – помещение вентиляторов и колориферов; 3 – коридор; 4 – кают-компания; 5 – каюта командира корабля; 6 – погреб РГБ-25; 7 – топливные цистерны; 8 – АП РЛС СУАО «Фут-Б»; 9 – штурманская рубка; 10 – бытовые помещения команды; 11 – каюты офицеров; 12 – посты гидроакустиков; 13 – антенна ГАС «Вычегда»; 14 – кормовая электростанция; 15 – ПЭЖ; 16 – помещение механизмов успокоителя качки; 17 – подъемник РГБ; 18 – кладовые различного назначения; 19 – ВФШ; 20 – ВРШ; 21 – АП РЛС «Фут-Н»; 22 – АП станции «Нихром» системы опознавания «свой-чужой»; 23 – АП станции РТР «Бизань-4Б»; 24 – АП РЛС «Нептун-М»; 25 – АП станции постановки активных помех «Тюльпан»; 26 – шахта забора воздуха к ГТД; 27 – запасная кабина управления ГЭУ; 28 – шахта лага; 29 – 76-мм АУ АК-726; 30 – подбашенное отделение 76-мм АУ Ак-726; 31 – отделение перезарядки 76-мм АУ Ак-726; 32 – агрегатная РЛС; 33 – погреб на 700 76-мм выстрелов.

Корабли данного типа обладали хорошими мореходными качествами. Использование оружия было возможно при волнении моря до четырех баллов. В качестве средств успокоения качки использовались бортовые управляемые рули. Главным недостатком пр. 159 и его модификаций специалисты считали морально устаревшее вооружение, сложную конструкцию и малую надежность главных механизмов.

Всего в период с 1958 г. по 1976 г. для советского флота было построено 45 кораблей

данного типа. Из них 22 единицы по пр. 159, а 23 – по пр. 159А. Головной (опытный) СКР построили в Зеленодольске на ССЗ № 340 (с 1966 г. Зеленодольский ССЗ им. Горького), а серийные корабли – в Калининграде на ССЗ № 820 (с 1966 г. Прибалтийский ССЗ «Янтарь») и в Хабаровске на ССЗ № 876 (с 1966 г. Хабаровский ССЗ). Заказ на один корабль пр. 159А (СКР-88) 4.08.1967 г. аннулировали. Еще два корабля пр. 159А (СКР-96 и СКР-95) в период постройки были куплены правительствами Эфиопии и Вьетнама. Они входили в состав советского флота временно, лишь в период подготовки к передаче заказчику. СКР пр. 159А в отличие от пр. 159, имели два пятитрубных 400-мм ТА, вместо четырех РБУ-2500 – две РБУ-6000 и вместо РЛС «Фут-Н» – РЛС «Рубка». На части СКР устанавливалась РЛС «Турель». В период с 1969 г. по 1973 г., для повышения возможностей пр. 159 по обнаружения подводных лодок, в Зеленодольском ПКБ был разработан проект его модернизации, известный как пр. 159М. В соответствии с ним на кораблях вместо кормовых РБУ-2500 установили ГАС «Вега» с антенной в буксируемом обтекателе, вместо ГАС «Титан» и «Вычегда» в подкильном обтекателе ГАС «Платина-МС», вместо РЛС «Фут-Н» – РЛС «Рубка», а вместо РЛС «Нептун» – РЛС «Дон-2». По пр. 159М модернизирова- ли СКР-11, СКР-18, СКР-26, СКР-33, СКР-38, СКР-41, СКР-43, СКР-46 и СКР-47. При этом на СКР-33, СКР-38 и СКР-46 продолжала сохраняться РЛС «Фут-Н».

В начале 60-х годов СКР-1 (с одновременной переклассификацией в ОС-332) переоборудовали в опытное судно для испытаний ПЛРК «Вихрь». В середине 70-х годов на СКР-17 (с одновременной переклассификацией в ОС-34) разместили ГАС «Аврора-Н» с подъемно стоп-стартовым опускным устройством (ПСУ) «Руза-Н». Рабочее тело ГАС с ПСУ размещались в закрытом ангаре, смонтированном вместо кормовых РБУ-2500. На СКР-46 проходил испытания ГАС «Вега», а на СКР-98 – ГАК «Бронза». Первая предназначалась для СКР пр. 1135 и пр. 1135М, а последний – для ПСКР пр. 11351 и МПК пр. 12412. В конце 70-х годов СКР-30 переклассифицировали в ОС-333. На нем отрабатывали носители датчиков и аппаратуру неакустических средств поиска ПЛ по темам «Кайра» и «Струя-2М». Одновременно проводились испытания ПОУ СОКС «Кайра». В конце 70-х СОКС «Кайра» в полной комплектации испытывалась на СКР-34.

Из 45 кораблей пр. 159 и пр. 159А построенных для советского флота, к декабрю 1991 г. в строю оставалось 14 единиц. Девять кораблей (СКР-82, СКР-94, СКР-95, СКР-100, СКР-104, СКР-108, СКР-115, СКР-130 и СКР-135) продали правительствам Вьетнама (четыре единицы), Эфиопии (две единицы) и Индии (три единицы). Остальные СКР (23 единицы) по различным причинам исключили из боевого состава флота и сдали на слом.

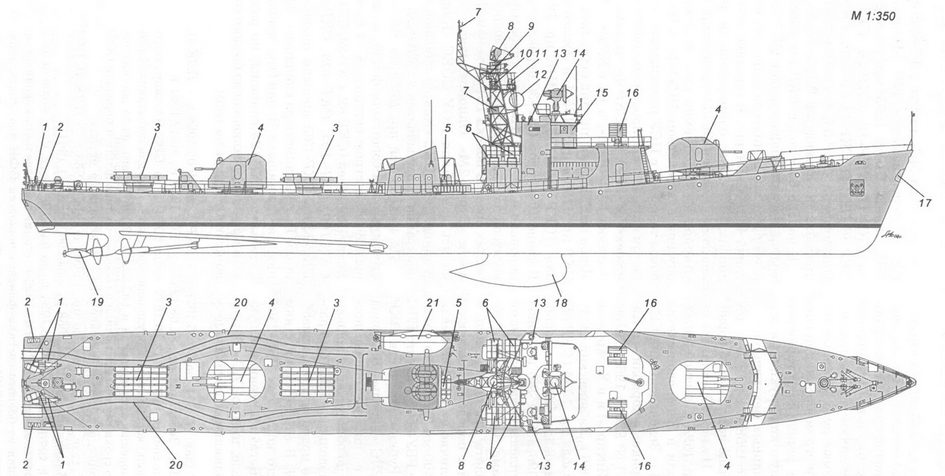

Схема наружного вида СКР пр. 159А:

1 – охранительное устройство БОКА-Ду; 2 – морские дымовые шашки (МДШ); 3 – 400-мм ТА ПТА-40; 4 – 76-мм АУ АК-726; 5 – спасательный плотик; 6 – спасательные плотики ПСН-6; 7 – АП станции постановки активных помех «Тюльпан»; 8 – АП РЛС «Рубка»; 9 – АП станции «Нихром» системы опознавания «свой-чужой»; 10 – АП станции РТР «Бизань-4Б»; 11 – АП РЛС «Нептун-М»; 12 – АП радиопеленгатора АРП-50; 13 – ходовой мостик; 14 – АП РЛС СУАО «Фут-Б»; 15 – ходовая рубка; 16 – РБУ-6000; 17 – датчик СОТС МИ-110Р; 18 – обтекатель антенн ГАС «Титан» и «Вычегда»; 19 – активный руль с водопогружным электромотором; 20 – минные рельсы; 21 – шестивесельный ял.

Схема наружного вида ОС-332 (б. СКР-1) после переоборудования в опытное судно для испытаний ПЛРК «Вихрь» (вверху) и ОС-34 (б. СКР-17) в период проведения испытаний ГАС «Аврора-Н»:

1 – морские дымовые шашки (МДШ); 2 – РБУ-6000; 76-мм АУ АК-726; 4 – 400-мм ТА ПТА-40; 5 – спасательный плотик; 6 – спасательные плотики ПСН-6; 7 – АП станции постановки активных помех «Тюльпан»; 8 – АП РЛС «Фут-Н»; 9 – АП станции «Нихром» системы опознавания «свой-чужой»; 10 – АП станции РТР «Бизань-4Б»; 11 – АП РЛС «Дон-2»; 12 – АП радиопеленгатора АРП-50; 13 – ходовой мостик; 14 – АП РЛС СУАО «Фут-Б»; 15 – ходовая рубка; 16 – ангар перегрузочного устройства и механизма перезаряжания ПУ ПЛРК «Вихрь»; 17 – ПУ ПЛРК «Вихрь»; 18 – направляющие и поддерживающий механизм ПОУ ГАС «Аврора-Н»; 19 – ангар рабочего тела, ПОУ и лебедки ГАС «Аврора-Н»; 20 – АП РЛС «Нептун-М»; 21 – устройство перезаряжания РБУ-2500; 22 – РБУ-2500; 23 – датчик СОТС МИ-110Р
