Экипаж, чел. (в т. ч. офицеров) 541 (131)
Автономность по запасам провизии, сут 15
Энергетическая установка:
– тип котлотурбинная
– количество х тип ГТЗА (суммарная мощность, л. с.) 2 х ТВ-12 (90 000)
– количество х тип главных котлов 8 х КВН-95/64
– количество гребных валов х тип движителей 2 х ВФШ
– количество х тип (мощность источников тока ЭЭС, кВт) 4 х ТГ (по 1500) + 2 х ДГ (по 1500)
Скорость хода, уз:
– полная 29
– экономическая 18
Дальность плавания, мили:
– полным ходом, уз 3900 ( 3*)
– экономическим,ходом, уз 6000
Вооружение:
Авиационное:
– количество х тип противолодочных вертолетов 12 х Ка-25ПЛ
– количество х тип поисково-спасательных вертолетов 2 х Ка-25ПС ( 4*)
Авиационно-технические средства:
– количество ВППл 4
– площадь полетной палубы, м. кв 2200
– площадь ангара, м. кв 2000
Вертолетоподъемники:
– количество 2
– грузоподъемность, т ?
Зенитные ракетные комплексы:
– количество х тип 2 х «Шторм»
– количество ПУ х направляющих (тип ПУ) 2 х 2 (Б-187)
– боезапас 96 ЗУР В-611
– количество х тип СУО 2 х «Гром»
Артиллерийские комплексы:
– количество АУ х стволов (тип АУ) 2 х 2 – 57/50 (АК-725)
– боезапас 2000 выстрелов
– количество х тип СУАО 2 х «Барс» (MP-103)
Противолодочный ракетный комплекс:
– тип «Вихрь» (РПК-1)
– количество ПУ х направляющих 1 х 2 (МС-18)
– боезапас 8 ПЛУР 82-Р
Противолодочное:
– количество ТА х труб (тип ТА) 2 x 5 – 533-мм (ПТА-53-1123/2) ( 5*)
– боезапас 10 торпед СЭТ-53М или СЭТ-65
– количество РБУ х стволов (тип РБУ) 2 х 12 – 213-мм (РБУ-6000)
– боезапас 96 РГБ-60
– единая СУПЛО «Спрут» (ПУСТБ-1123)
Радиоэлектронное:
– БИУС «Корень-1123»
– система обмена информацией «Море-У»
– РЛС обнаружения ВЦ «Восход» (МР-600) + «Ангара-А» (МР-310А)
– КСР набор средств
– количество х тип станций постановки активных помех 2 х «Гурзуф» и 2 х «Гурзуф-1»
– станция РТР «Залив 11-16»
– количество ПУ х труб (тип ПУ) СППП 2 х 2-140 мм (ПК-2)
– ГАС «Орион» (МГ-342)( 6*)
– ГАС «Вега» (МГ-325)( 7*)
( 1* ) Здесь и далее первая цифра указывает общее количество построенных кораблей данного типа, цифра в скобках – количество кораблей, находящихся в строю по состоянию на декабрь 1991 г.
( 2* ) С поднятым обтекателем ГАС.
( 3* ) Данные требуют уточнения.
( 4* ) Из 14 вертолетов 12 располагались в подпалубном и два – в палубном ангарах.
( 5* ) В начале 70-х годов были демонтированы.
( 6* ) С антенной в подкильном выдвижном обтекателе размерами 21 х 6,5 х 9 м.
( 7* ) С антенной в буксирумом обтекателе.

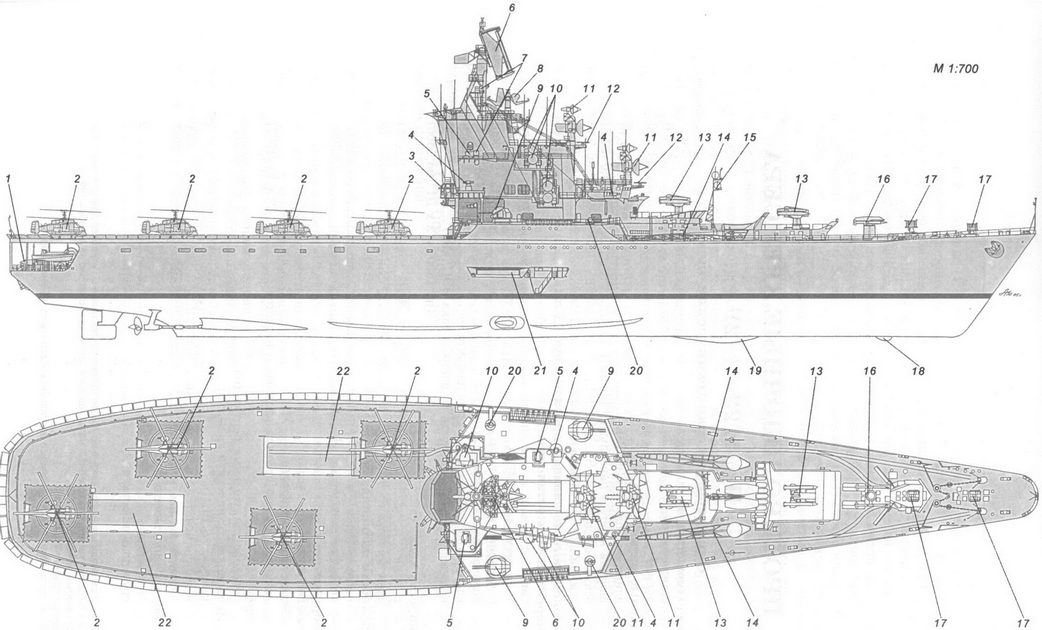

Схема наружного вида ПКР пр. 1123 после вступления в строй (вид с правого борта):
1 – рабочее тело и лебедка ПОУ ГАС «Вега»; 2 – вертолет Ка-25ПЛ; 3 – стартово-командный пост; 4 – стабилизированный пост ТВ системы наблюдения за ближней надводной обстановкой МТ-45; 5 – АП РЛС СУАО «Барс»; 6 – АП РЛС «Восход»; 7 – АП станции «Залив 11-16»; 8 – АП РЛС «Ангара-А»; 9 – 57-мм

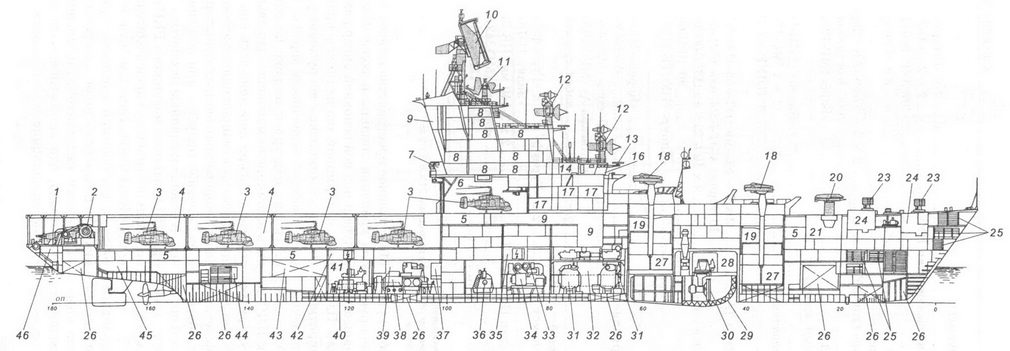

Продольный разрез ПКР пр. 1123:
1 – рабочее тело ГАС «Вега»; 2 – лебедка ПОУ ГАС «Вега»; 3 – вертолет Ка-25ПЛ; 4 – нижний (основной) ангар; 5 – кубрики личного состава; 6 – верхний ангар; 7 – стартово-командный пост; 8 – боевые посты РТВ и выгородки ВЧ блоков; 9 – дымоход; 10 – АП РЛС «Восход»; 11 – АП РЛС «Ангара-А»; 12 – АП РЛС СУО «Гром»; 13 – АП РЛС «Дон»; 14 – штурманская рубка; 15 – оптический перископический визир ходовой рубки; 16 – ходовая рубка; 17 – каюты офицеров; 18 – ПУ ЗРК «Шторм»; 19 – погреб ЗУР; 20 – ПУ ПЛРК «Вихрь»; 21 – погреб ПЛУР; 22 – помещение приводов и агрегатов ПУ ПЛРК «Вихрь»; 23 – РБУ-6000; 24 – погреб РГБ; 25 – кладовые различного назначения; 26 – топливные цистерны; 27 – помещение приводов и агрегатов ПУ ЗРК «Штом»; 28 – помещение приводов и агрегатов ПОУ ГАС «Орион»; 29 – обтекатель ГАС «Орион»; 30 – антенна ГАС «Орион»; 31 – главный паровой котел КВН-95/64; 32 – носовое МКО; 33 – носовой энергоотсек; 34 – ТГ; 35 – носовая электростанция; 36 – отсек вспомогательных механизмов и успокоителя качки; 37 – пост дистанционного управления кормового МКО; 38 – ГТЗА ТВ-12; 39 – кормовое МКО; 40 – ДГ; 41 – кормовой энергоотсек; 42 – кормовая электростанция; 43 – цистерна авиационного топлива; 44 – погреб авиационного боезапаса; 45 – отделение рулевых машин; 46 – помещение агрегатов ПОУ ГАС «Вега».
Проект 1123 (шифр «Кондор») был разработан ЦКБ-17 (Невским ПКБ) под руководством А.С. Савичева. Первоначально он классифицировался как корабль ПЛО дальней зоны, а с 1966 г. – как «противолодочный крейсер». Корабль предназначался для борьбы с ГШ АРБ и ПЛА вероятного противника в дальних зонах ПЛО в составе корабельных поисково-ударных групп и во взаимодействии с другими кораблями и противолодочными самолетами ВМФ. При этом ставилась задача обеспечения непрерывного круглосуточного поиска ПЛ не менее чем двумя (а затем и четырьмя) вертолетами в течение всего автономного плавания.
Корпус корабля стальной, с двойным дном на всем протяжении и ледовыми подкреплениями. Он был разделен водонепроницаемыми переборками, доходившими до ангарной палубы, на 16 отсеков.
Междудонное пространство использовалось для хранения топлива и воды. Полетная палуба и под ней основной ангар размещались в кормовой оконечности крейсера. Остальные комплексы вооружения установили в носовой оконечности корабля. В конструкциях надстроек широко использовались алюминиево-магниевые сплавы. Вертолеты в ангаре перемещались при помощи полуавтоматизированной системы про- дольно-поперечных цепных транспортеров, а на полетной палубе – при помощи тягачей. В основном главные механизмы Г1ЛКР пр. 1123 повторяли механизмы РКР пр. 58, но имели повышенную производительность котлов КВН-95/64. Корабли были приспособлены для действий в условиях применения ОМП. Как показал опыт, крейсера пр. 1123 имели недостаточную численность авиаотряда, что не обеспечивало эффективное выполнение поставленных задач.
