– количество ТА х труб (тип ТА) 2 x 2 – 533-мм (ПТА-53-1166)
– боезапас 4 торпеды 53-65К или СЭТ-65
– КСУС «Грамм»
– количество РБУ х стволов (тип РБУ) 1 х 12 – 213-мм (РБУ-6000)
– боезапас 48 РГБ-60
Минное:
– количество мин заграждения 20
Радиоэлектронное:
– БИУС «Трон»
– PЛK «Монолит»
– РЛС обнаружения ВЦ и НЦ «Позитив»
– навигационная РЛС «Дон-2»
– комплекс средств РЭБ «Старт»
– КРС «Тайфун-3»
– количество ПУ х труб (тип ПУ) СППП 4х 16- 82мм (ПК-16) + 2 х 10 – 122мм (ПК-10)
– ГАК с антеннами в подкильном и буксируемом обтекателях
Сторожевой корабль пр. 11661 (шифр «Гепард») проектировался Зеленодольским ПКБ под руководством М.М. Нестеренко, а затем В.Н. Кашкина специально для поставок на экспорт. Работы над ним были начаты в первой половине 80-х годов, а технический проект утвердили в 1987 г. В конце 80-х годов на Зеленодольском ССЗ заложили два корабля. Строительство одного из них в середине 90-х годов практи чески завершили. Однако покупателя на него не нашлось. Поэтому в 2000 г. оба СКР решили достроить для ВМФ РФ по корректированному проекту 11661К. В соответствии с ним был несколько изменен состав вооружения. В частности, с корабля сняли буксируемую антенну ГАК «Зарница», ТА и РБУ-6000. Объясняется это тем, что СКР пр. 11661К предназначены для КФл, а в составе флотов Прикаспийских государств ПЛ нет. На специальных банкетах установили два 14,5-мм пулемета МТПУ.

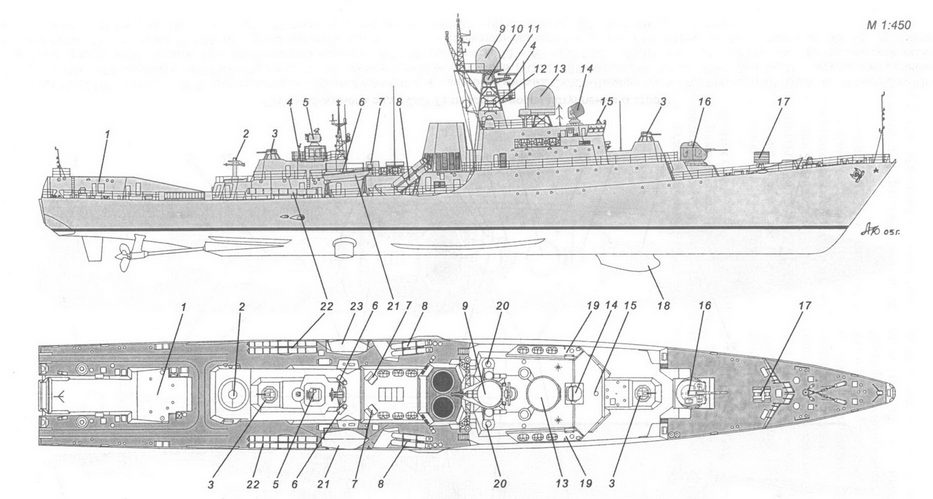

Схема наружного вида СКР пр. 11661:
1 – ангар рабочего тела и ПОУ буксируемой антенны ГАК «Зарница»; 2 – ПУ ЗРК «Оса-МА2»; 3 – 30-мм АУ АК-630М; 4 – визирная колонка СУАО «Вымпел-А»; 5 – АП РЛС СУО 4Р-ЗЗМА; 6 – ПУ НУРС СППП ПК-16; 7 – ПУ НУРС СППП ПК-10; 8 – ТПК ПКРК «Уран»; 9 – АП РЛС «Позитив»; 10 – АП канала приема целеуказания (УСБД) РЛК «Монолит»; 11 – АП РЛС «Дон-2»; 12 – передающие антенны комплекса средств РЭБ «Старт»; 13 – основной (комплексный) АП РЛК «Монолит»; 14 – АП РЛС СУАО «Вымпел-А»; 15 – оптический перископический визир ходовой рубки; 16 – 76-мм АУ АК-176; 17 – РБУ-6000; 18 – обтекатель подкильной антенны ГАК «Зарница»; 19 – ходовой мостик; 20 – АП приемной антенны комплекса средств «Старт»; 21 – грузовой катер; 22 – 533-мм ТА ПТА-53-1166; 23 – командирский катер.

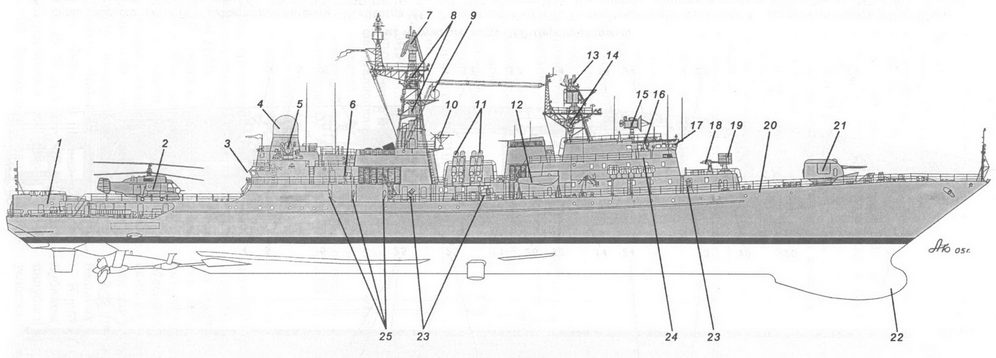

Схема наружного вида СКР Татарстан после вступления в строй:
1 – ПУ НУРС СППП ПК-10; 2 – ПУ ЗРК «Оса-МА2»; 3 – 30-мм АУ АК-630М; 4 – визирная колонка СУАО «Вымпел-А»; 5 – АП РЛС СУО 4Р-ЗЗМА; 6 – ПУ НУРС СППП ПК-16; 7 – ТПК ПКРК «Уран»; 8 – АП РЛС «Позитив»; 9 – АП канала приема целеуказания (УСБД) РЛК «Монолит»; 10-АП РЛС «Дон-2»; 11 – передающие антенны комплекса средств РЭБ «Старт»; 12 – основной (комплексный) АП РЛК «Монолит»; 13 – АП РЛС СУАО «Вымпел-А»; 14 – оптический перископический визир ходовой рубки; 15 – 76-мм АУ АК-176; 16 – 76-мм салютная пушка СП-1; 17 – обтекатель подкильной антенны ГАК «Зарница»; 18 – ходовой мостик; 19 – приемная антенна комплекса средств РЭБ «Старт»; 20 – АП радиопеленгатора АРП-50Р; 21 –
Корпус гладкопалубный, стальной, с двойным дном на всем протяжении. Он разделен водонепроницаемыми переборками на 12 отсеков. Один среднеоборотный ДД через 3-х ступенчатый редуктор обеспечивает крейсерский ход, а оба ГТД (по одному на каждую линию вала) – полный. Система стабилизации качки включает в себя скуловые кили и выдвижные бортовые рули. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Рулевое устройство с электрогидравлическими приводами и полубалансирным рулем. Корабль может использовать оружие при волнении моря до 5 баллов, а буксируемую антенну ГАК – при волнении до 4 баллов.
Татарстан(зав. № • , до 3.10.1996 г. – СКР-200). ОАО «Зеленодольский ССЗ» (г. Зеленодольск): 1988 г.; 8.1994 г.; 2003 г. Входит в состав КФл.
Дагестан(зав. № • , до 3.10.1996 гю – СКР-201). ОАО «Зеленодольский ССЗ» (г. Зеленодольск): 1989 г.; • ; Предназначен для КФл.
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ
АБ – аккумуляторная батарея
АП – антенный пост
АПКР – атомный подводный крейсер с баллистическими ракетами
АПКРРК – атомный подводный крейсер с крылатыми ракетами
АРС – автономный рабочий снаряд
АРСС – амортизационная ракетно-стартовая система
АСА – аварийно-спасательный аппарат
АСС – аварийно-спасательная служба
АТГ – автономный турбогенератор
АУ КСППО – аппаратура управления корабельными системами предстартового и повседневного обслуживания
АУГ – авианосно-ударная группа
АЭУ – атомная энергетическая установка
БелВМБ – Беломорская ВМБ
БИП – боевой информационный пост
БИУС – боевая информационно-управляющая система
ВПК – большой противолодочный корабль
БСУ – бортовая система управления бух. – бухта
ВДРК – выдвижная винто-рулевая колонка
ВМБ – военно-морская база
ВПК – выдвижная поворотная колонка
ВППл – взлетно-посадочная площадка
ВРШ – винт регулируемого шага
ВСК – всплывающая спасательная камера
ВФТ – винт флюгерного типа (или двухпозиционный винт)
ВФШ – винт фиксированного шага
ГАК – гидроакустический комплекс
ГАС – гидроакустическая станция
ГК – главный калибр
ГКП – главный командный пункт
ГЛС – гидролокационная станция
ГПБА – гибкая протяженная буксируемая антенна
ГПД – средство гидроакустического противодействия
ГТГ – газотурбинный генератор
ГТЗА – газотурбинный агрегат
ГТК – газотурбокомпрессор
ГЧ – головная часть
ГЭД – гребной электродвигатель
ГЭУ – главная энергетическая установка
ДАУ – дистанционно-автоматическое управление
ДГ – дизель-генератор
ДД – дизельный двигатель
ДЕСО – десантный отряд
ДНА – дизель-насосный агрегат
ДРЛ – дизель-редукторный агрегат
ДРК – движительно-рулевая колонка
ДЭУ – дизель-электрическая установка
ЗПС – звукоподводная связь
ЗР – зенитная ракета
ИСЗ – искусственный спутник земли
ИУ – искатель-уничтожитель мин
КАС – корабельная автоматизированная система
