Ковка
Шрифт:
Современные кузнецы сначала готовят отдельно сернистое серебро, сернистую медь и сернистый свинец, а затем сплавляют их.
Для приготовления сернистого серебра на 97,8 г чистого серебра в виде измельченной стружки берут 20 г серы в порошке, их смешивают и постепенно нагревают в графитовом тигле до 300–400 °C. Сера диффундирует в металл, и образуется сернистое серебро. Таким же методом получают сернистую медь и сернистый свинец. Для этого на 800 г меди берут 250 г серы, а на 400 г свинца 75 г серы.
Полученные сернистые соединения измельчают и смешивают в следующих весовых отношениях: сернистого серебра 111,2 г, сернистой меди 466,6 г и сернистого свинца 422,2 г. В результате получается 1 кг
Существуют и другие рецепты приготовления черни, в которых в качестве флюса применяют хлористый аммоний, поташ с поваренной солью и буру.
Есть два приема наложения черни: сухой и мокрый. Сухой способ заключается в том, что поверхность, подлежащую чернению, смачивают водным раствором поташа, буры и поваренной соли и насыпают на нее тонко измельченный и просеянный через сито порошок черни; затем изделие осторожно просушивают. В таком виде изделие поступает в обжиг, который проводят в муфельных печах при температуре 300–400 °C.
Мокрый способ отличается тем, что чернь на изделие накладывают в виде сметанообразной кашицы, разведенной водой. При этом очень важно, чтобы углубления были чистыми, свободными от жира. Сырую тонкопорошковую смесь черни, разведенную в хлористоаммониевом растворе, кисточкой или шпателем наносят в углубления. Смесь кладут по возможности густо и слегка утрамбовывают шпателем. Углубления должны быть заполнены до краев; при тонких гравированных рисунках всю поверхность следует покрывать черневой смесью. Заготовку некоторое время подсушивают. Как только вода испарится, заготовку задвигают в печь и после расплавления черни и заполнения всех углублений вынимают из печи. Необходимо помнить, что при перекаливании частицы серы выгорают, слой делается пористым и появляются пятна. Маленькие объемы черни можно расплавлять паяльником. При этом необходимо сконцентрировать приток теплоты на основном металле, нагревая его с обратной стороны. Когда масса расплавится, нагрев прекращают. Если расплавленная чернь не заполнила все углубления, добавляют необходимое количество и снова нагревают.
Способы гравирования при помощи бормашинок, дрелей и специальных станков. В качестве основного режущего инструмента применяют разнообразные фрезы, шлифовальные камни всевозможных фасонов, различные шлифовальные диски и шкурки, закрепленные на специальных кругах.
При гравировании при помощи бормашинки требуется определенная сноровка, так как необходимо чувствовать фрезу и металл. Если с большим усилием прижимать фрезу к металлу, то скорость фрезы изменяется и обрабатываемая поверхность получается волнистой. Обычно державку держат четырьмя пальцами правой руки, а большим пальцем упираются в боковой торец подставки, на которой происходит гравирование. Бормашинками можно с успехом сверлить, шлифовать, полировать как наружные, так и внутренние поверхности.
Кроме механического гравирования, широко применяется химическое гравирование, т. е. образование рисунка или орнамента путем вытравливания подготовленной поверхности раствором кислоты. Травление может быть позитивным и негативным. В первом случае вытравливается (углубляется) сам узор или рисунок, во втором случае – фон, а узор остается выпуклым.
Перед травлением необходимо подготовить
Сталь травят в водном растворе серной кислоты (соотношение 1:10). Медь и латунь травят в разбавленной азотной кислоте.
Когда изделие протравится на достаточную глубину, его извлекают из ванны и тщательно промывают в проточной воде. Затем изделие несколько нагревают и слой покрытия снимают скипидаром.
Всечка и насечка – декоративное оформление кованых изделий путем зачеканивания в подготовленную поверхность или в специальные канавки цветного металла (золота, серебра, алюминия, меди и др.).
Этот способ украшения оружия, доспехов, а также бытовых и столовых предметов – очень древний и широко применялся у кузнецов-оружейников Киевской Руси, на Кавказе, а позднее на Тульском, Ижевском и Златоустовском оружейных заводах.

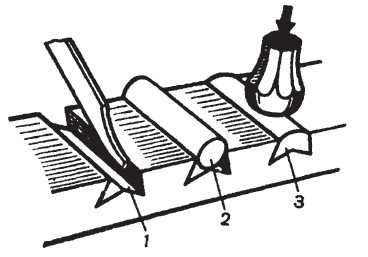

Всечка, или врезная инкрустация, проводится путем зачеканивания тонкой проволоки, полосы или фрагмента из листового металла. В первом случае рисунок гравируют (штихелем или зубильцем) по контуру углубленной канавкой с сечением типа «ласточкин хвост» (рис. 1.3.2, п. 1), и в эту канавку укладывается проволока (п. 2) и зачеканивается (п. 3). Используя различные способы всечки, можно получать всевозможные рисунки и даже поверхности. Проволока может идти в одну нитку (сплошную или штриховую), располагаться рядами, образуя поверхность. Кроме этого, проволоку можно расклепывать до уровня поверхности или оставлять ее несколько выпуклой и на эту поверхность наносить зубильцем насечку, придавая линии характер витых шнуров.
Рис. 1.3.2. Технология всечки проволоки.
Всечка полосы или фрагмента из листового материала осуществляется в подготовленный углубленный участок, основание которого насечено мелкой сеткой. Вырезанный из тонкого листа фрагмент узора (листок, завиток и т. п.) укладывается в углубление на насеченную поверхность и вбивается молотком или чеканом, а затем края рисунка несколько подправляются штихелем. При этом рисунок также может быть вровень с фоном или несколько приподнят. Работа заканчивается общей полировкой изделия.
Насечка не требует оформления углублений, а цветной металл набивается на предварительно подготовленную поверхность изделия, которая имеет углубления в виде мелкой сетки. Насечка наносится специальным зубильцем или сечкой. Затем на поверхность накладывают проволоку или листовую заготовку и, ударяя по ней молоточком, забивают металл в эту поверхность. Иногда для более плотного закрепления рисунка на изделии его дополнительно рассекают притупленным зубилом. Большую декоративность придает насечке последующая наводка драгоценным металлом, которая скрывает рядность проволочек и улучшает качество поверхности.
