«Краб» - первый в мире подводный минный заградитель
Шрифт:
Кормовая балластная цистерна объемом 15,74 м3 располагалась между прочным корпусом и кормовой дифферентной цистерной, причем от первого ее отделяла сферическая переборка на 113-м шпангоуте, а от второй - сферическая переборка на 120-м шпангоуте. Как и носовая, эта цистерна была рассчитана на давление 2 атм. Она также могла заполняться самотеком через свой кингстон или помпой. Воду из цистерны удаляли помпой или сжатым воздухом (при том же условии, что и из носовой цистерны).

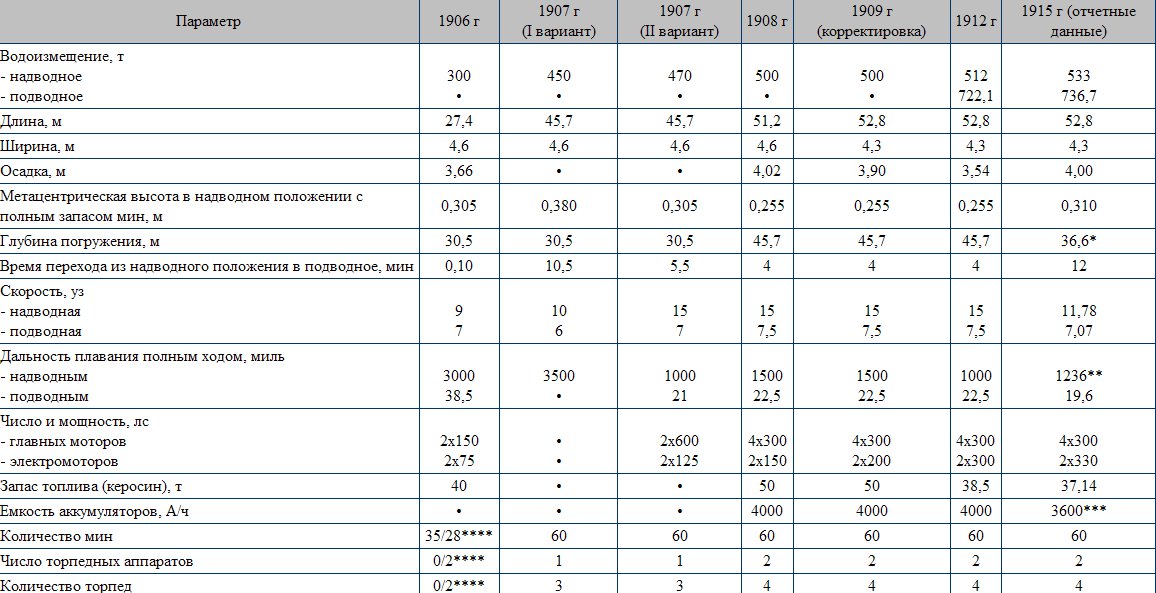

Основные данные проектов подводного минного заградителя М.П. Налетова (проекты по годам)
*
** Эта дальность плавания достигалась при экономическом ходе 8,597 уз под двумя моторами. По контракту же требовалось достигнуть дальности плавания 2500 миль экономическим ходом около 9 уз под одним мотором.
*** Из-за военного времени на испытаниях полная разрядка аккумуляторов не производилась
**** При 35 минах торпедные аппараты и торпеды не предусматривались
Кроме перечисленных главных балластных цистерн, на заградителе были установлены вспомогательные балластные цистерны: носовая и кормовая дифферентные и уравнительные.

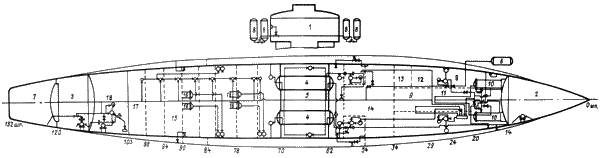

Схема водяного трубопровода заградителя "Краб"
1 - рубка; 2 и 3 - носовая и кормовая цистерны главного балласта; 4 и 5 - цистерны высокого и низкого давления; 6 и 7 - носовая и кормовая дифферентные цистерны; 8 - уравнительная цистерна; 9 - заместительная цистерна; 10 - торпедный аппарат; 11 - помещение для хранения торпед; 12 - цистерна питьевой воды; 13 - провизионка; 14 - аккумуляторная; 15 - керосиновая цистерна; 16 - охладители керосиномоторов; 17 - запасная цистерна керосина; 18 - помповое отделение
Носовая дифферентная цистерна (цилиндр со сферическими днищами) объемом 1,8 м3 располагалась в надстройке лодки между 12-м и 17-м шпангоутами. По первоначальному проекту она находилась внутри носовой балластной цистерны, но из-за недостатка места в последней (в ней помещались клинкеты торпедных аппаратов, валы и привод носового горизонтального руля, колодец подводного якоря и трубы от клюзов становых якорей) была перенесена в надстройку.
Носовая дифферентная цистерна была рассчитана на 5 атм. Наполнение ее водой производили помпой, а удаление воды - помпой или сжатым воздухом. Такое расположение носовой дифферентной цистерны - в надстройке выше грузовой ватерлинии лодки - следует признать неудачным, что и подтвердилось при последующей эксплуатации заградителя. Осенью 1916 г. носовую дифферентную цистерну сняли с лодки, и ее роль должны были выполнять носовые цистерны вытеснителей 128.
Кормовая дифферентная цистерна объемом 10,68 м3 находилась между 120-м и 132-м шпангоутами и от кормовой балластной цистерны отделялась сферической переборкой. Эта цистерна, так же как и носовая, рассчитана на давление 5 атм. В отличие от носовой кормовую дифферентную цистерну можно было заполнять и самотеком и помпой. Удаляли воду из нее помпой или сжатым воздухом.
Для
На заградителе были установлены две малые центробежные помпы в носовом отделении между 26-м и 27-м шпангоутами, две большие центробежные помпы в среднем помповом отделении между 54 - 62 шпангоутами, а также одна большая центробежная помпа на палубе между 102 - 105-ми шпангоутами.
Малые центробежные помпы производительностью 35 м3 /ч приводились в движение электромоторами мощностью 1,3 лс каждый. Помпа правого борта обслуживала заместительные цистерны, питьевой воды и провизии, масляную цистерну правого борта и торпедозаместительную цистерну. Помпа левого борта обслуживала носовую дифферентную цистерну и масляную цистерну левого борта. Каждая из помп была снабжена собственным бортовым кингстоном.
Большие центробежные помпы производительностью по 300 м3 /ч приводились в движение электромоторами мощностью 17 лс каждый. Помпа правого борта накачивала и выкачивала воду за борт из цистерны высокого давления и носовой балластной цистерны. Помпа левого борта обслуживала цистерну низкого давления. Каждая помпа снабжена собственным кингстоном.
Одна большая центробежная помпа той же производительности, что и предыдущие две, установленная в корме, обслуживала кормовую балластную и кормовую дифферентную цистерны. Эта помпа также снабжена собственным кингстоном.
Вентиляционные трубы цистерн низкого и высокого давления были выведены в крышу носовой части ограждения рубки, а вентиляционные трубы носовой и кормовой балластных цистерн - на палубу надстройки. Вентиляция носовой и кормовой дифферентных цистерн была выведена внутрь лодки.
Запас сжатого воздуха на заградителе составлял 125 м3 (по проекту) при давлении 200 атм. Воздух хранился в 36 стальных балллонах: 28 баллонов размещались в корме, в керосиновых цистернах, и 8 - в носовом отделении, под торпедными аппаратами.
Кормовые баллоны подразделялись на четыре группы, а носовые - на две. Каждая группа подключалась к воздушной магистрали независимо от других групп. Для понижения давления воздуха до 10 атм (для цистерны высокого давления) в носовой части лодки был установлен детандер. Дальнейшее понижение давления достигалось неполным открыванием впускного вентиля и регулировкой по манометру. Сжатие воздуха до давления 200 атм производили с помощью двух электрокомпрессоров производительностью по 200 м3 /ч. Компрессоры были установлены между 26-м и 30-м шпангоутами, а магистраль сжатого воздуха шла по левому борту.
Для управления заградителем в горизонтальной плоскости служил вертикальный руль балансирного типа площадью 4,1 м2 . Управлять рулем можно было двумя способами: при помощи электрического управления и вручную. При электрическом управлении вращение штурвала передавалось посредством зубчатых колес и цепи Галля на бортовой штуртрос, состоявший из стальных валиков. От штуртроса получала движение рулевая машина, соединенная зубчатой передачей с электромотором мощностью 4,1 лс. Мотор приводил в движение последующую передачу к румпелю.
